Introducción
Los cilindros hidráulicos son uno de los elementos más críticos y versátiles dentro de los sistemas hidráulicos, empleados en una amplia gama de industrias, desde la construcción hasta la agricultura, la minería y la ingeniería aeroespacial. Estos componentes convierten la energía hidráulica, generada por la presión del fluido, en un movimiento lineal que puede aplicarse para levantar, empujar, tirar o posicionar cargas pesadas con precisión. En este artículo, exploraremos en detalle los tipos de cilindros hidráulicos, sus configuraciones más comunes y las aplicaciones donde son fundamentales para el funcionamiento de maquinaria y equipos.

Tipos de Cilindros Hidráulicos
Existen varios tipos de cilindros hidráulicos en función de su diseño y mecanismo de funcionamiento. Los más comunes incluyen:

1. Cilindros de Simple Efecto
Un cilindro de simple efecto es aquel que genera fuerza únicamente en una dirección, generalmente en el movimiento de extensión. En este tipo de cilindro, la presión hidráulica actúa sobre un solo lado del pistón, empujándolo hacia afuera, mientras que el retorno se realiza por algún otro mecanismo externo, como un resorte o la propia carga del sistema. Son ideales para aplicaciones sencillas donde se requiere un movimiento unidireccional, como en prensas hidráulicas o elevadores.
Ventajas: Diseño más simple, menor coste y mantenimiento reducido.
Desventajas: Limitado a un solo sentido de operación, lo que restringe su uso en aplicaciones más complejas.
2. Cilindros de Doble Efecto
Los cilindros de doble efecto son los más utilizados en aplicaciones industriales. En este tipo de cilindro, la presión hidráulica se aplica en ambos lados del pistón, permitiendo que el cilindro genere fuerza tanto en la extensión como en la retracción. Esto proporciona un control más preciso y eficiente del movimiento, siendo idóneos para situaciones en las que se necesita un empuje y tirón constantes.
Ventajas: Ofrecen mayor versatilidad al permitir movimientos en ambas direcciones, adecuados para aplicaciones exigentes.
Desventajas: Tienen una estructura más compleja y requieren un sistema hidráulico de mayor capacidad.
3. Cilindros Telescópicos
Los cilindros telescópicos, también conocidos como cilindros de múltiples etapas, permiten una mayor extensión a partir de una longitud comprimida relativamente corta. Están compuestos por varias secciones tubulares que se extienden de manera secuencial. Este diseño es perfecto para aplicaciones donde el espacio es limitado, pero se necesita un gran recorrido, como en vehículos de recolección de basura o grúas.
Ventajas: Permiten una larga extensión con una altura reducida en la posición retraída.
Desventajas: Tienen una construcción más compleja y son más costosos de fabricar y mantener.
4. Cilindros de Amortiguación
Un cilindro con amortiguación incluye dispositivos de control que ralentizan el movimiento del pistón cuando se aproxima al final del recorrido, lo que evita golpes bruscos que podrían dañar el sistema o la carga. Este tipo de cilindro es común en maquinaria que requiere un movimiento controlado y preciso.
Ventajas: Prolongan la vida útil del cilindro y protegen los componentes del sistema.
Desventajas: Añaden complejidad al sistema, lo que puede aumentar el coste de fabricación y mantenimiento.
Configuraciones de Cilindros Hidráulicos
Además del tipo de funcionamiento, los cilindros hidráulicos pueden configurarse de diferentes maneras para adaptarse a las necesidades específicas de las aplicaciones industriales. Las configuraciones más comunes incluyen:

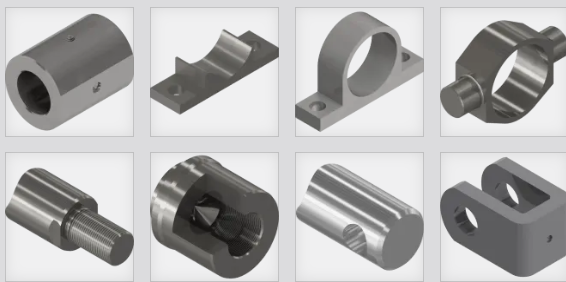

1. Montaje Fijo vs. Montaje Oscilante
Los cilindros pueden estar fijos en una posición o montarse de manera oscilante para permitir movimientos angulares. El montaje fijo se utiliza en aplicaciones donde el cilindro solo necesita mover la carga en línea recta. En cambio, los cilindros con montaje oscilante se emplean en aplicaciones donde la carga necesita desplazarse en un ángulo, como en maquinaria de construcción o agrícola.

2. Cilindros con Doble Varilla
Un cilindro con doble varilla tiene una barra de pistón que se extiende desde ambos extremos del cilindro. Esto proporciona una fuerza equilibrada y uniforme en ambos sentidos de movimiento, y es ideal en aplicaciones que requieren una carga equilibrada o movimientos precisos y simétricos.
3. Cilindros Compactos
Los cilindros compactos están diseñados para ofrecer una alta fuerza en un espacio reducido. Suelen ser más cortos en longitud y se utilizan en aplicaciones donde el espacio es limitado pero se necesita mantener una alta capacidad de fuerza, como en prensas o sistemas automatizados.
Aplicaciones de los Cilindros Hidráulicos
La versatilidad de los cilindros hidráulicos les permite ser utilizados en una variedad de industrias y aplicaciones. Algunas de las aplicaciones más comunes incluyen:

1. Industria de la Construcción
Los cilindros hidráulicos son ampliamente utilizados en equipos de construcción como excavadoras, grúas, bulldozers y retroexcavadoras. Estos cilindros proporcionan la fuerza necesaria para levantar, empujar y mover grandes cantidades de tierra, materiales y maquinaria.

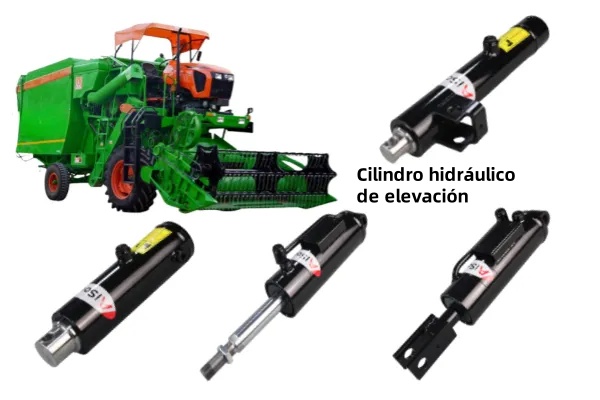

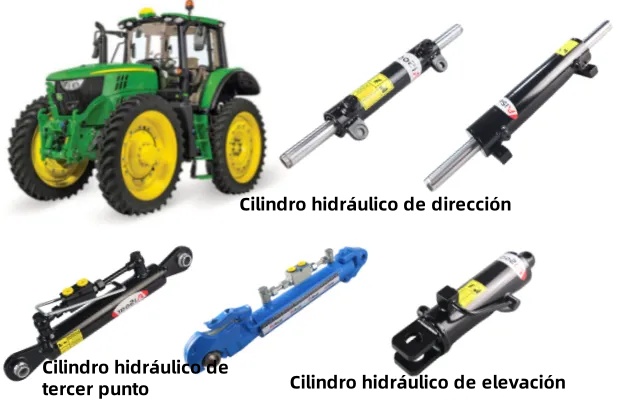

2. Maquinaria Agrícola
En la agricultura, los cilindros hidráulicos se emplean para operar maquinaria como tractores, cosechadoras y arados. Permiten levantar y controlar implementos agrícolas con precisión, facilitando la productividad y el control del operador.
3. Industria Automotriz
En las fábricas automotrices, los cilindros hidráulicos juegan un papel importante en las prensas de ensamblaje, sistemas de producción y líneas de montaje automatizadas. Además, se utilizan en sistemas de frenado hidráulico y suspensión para mejorar el control y la seguridad del vehículo.
4. Sector Aeroespacial
La precisión y fiabilidad de los cilindros hidráulicos los convierten en componentes clave en aeronaves y naves espaciales. Se utilizan en sistemas de control de vuelo, trenes de aterrizaje y puertas hidráulicas, donde la seguridad y la precisión son esenciales.
Conclusión
Los cilindros hidráulicos son componentes indispensables en una amplia gama de sectores, debido a su capacidad para convertir la energía hidráulica en movimiento lineal con gran fuerza y precisión. Desde los cilindros de simple efecto hasta los más complejos cilindros telescópicos y de doble varilla, su versatilidad permite su uso en aplicaciones diversas, adaptándose a las exigencias de cada industria. Comprender los diferentes tipos y configuraciones de cilindros hidráulicos permite a los ingenieros y operadores seleccionar el tipo adecuado para maximizar la eficiencia, precisión y seguridad en las operaciones.
Si tiene alguna pregunta adicional sobre cilindros hidráulicos o sistemas hidráulicos, no dude en ponerse en contacto con nosotros a través del correo electrónico: [email protected] o visitarnos.
