¿Tienes dificultades para reconocer todos los componentes de un cilindro hidráulico? La identificación incorrecta puede ocasionar reparaciones costosas y tiempos de inactividad críticos. Esta guía aclara cada parte del cilindro y su función, ayudándote a seleccionar los recambios con total confianza.
Un cilindro hidráulico está compuesto por varios elementos clave: camisa (o tubo), pistón, vástago, cabeza, tapa, base, prensaestopas y juntas. Comprender sus funciones es esencial para garantizar el mantenimiento adecuado y el funcionamiento seguro de cualquier sistema hidráulico.
¿Quieres dominar la identificación de componentes y prolongar la vida útil de tu sistema hidráulico? Sigue leyendo para conocer en detalle cada una de las partes más importantes.
1. Camisa (Barrel)

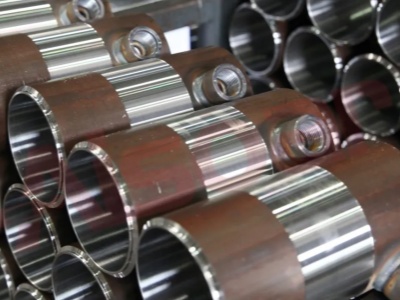

La camisa es el cuerpo principal del cilindro hidráulico y actúa como el recipiente de presión primario. Este componente tubular contiene y guía el movimiento del pistón a medida que el fluido hidráulico entra o se libera del interior.

Aspectos adicionales a tener en cuenta:
Fabricada con materiales de alta resistencia como el acero o aleaciones, la camisa debe soportar presiones internas extremas y evitar deformaciones o desgastes.
La superficie interior suele estar bruñida con precisión para reducir la fricción durante el movimiento del pistón, minimizando el desgaste de las juntas y asegurando un funcionamiento suave y sin fugas.
Elegir camisas con materiales de calidad superior y un tratamiento superficial adecuado prolonga la vida útil del cilindro y reduce los costes de mantenimiento, especialmente en aplicaciones de servicio pesado como la construcción o la industria manufacturera.
Es fundamental inspeccionar regularmente la presencia de rayaduras o corrosión, ya que la integridad de la camisa es esencial para un funcionamiento eficiente y seguro del sistema.
2. Pistón y vástago
El pistón y el vástago son componentes integrales del cilindro hidráulico, responsables de convertir la presión hidráulica en fuerza mecánica y movimiento lineal.

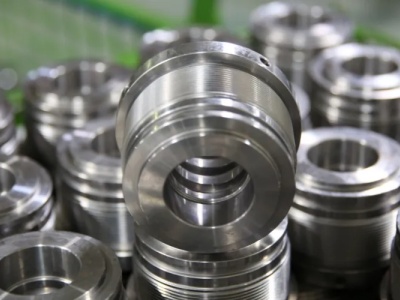

El pistón se ajusta con precisión dentro de la camisa y, cuando el fluido presurizado entra en la cámara, lo empuja, generando movimiento.

Aspectos adicionales a tener en cuenta:
- Unido al pistón se encuentra el vástago, un eje endurecido y mecanizado con precisión que transmite la fuerza generada al mecanismo externo, como una máquina o un actuador.
- Los vástagos de alta calidad suelen estar cromados o fabricados en acero aleado para aumentar la resistencia a la corrosión, la dureza superficial y la protección frente al desgaste, cualidades esenciales en entornos exteriores o corrosivos.
- El ajuste y la tolerancia entre el pistón y el vástago están diseñados con gran precisión; la interfaz de sellado dinámica entre ambos es un punto crítico donde pueden producirse fallos si se utilizan piezas de baja calidad.
- Seleccionar vástagos con el diámetro, acabado superficial y resistencia adecuados garantiza un funcionamiento fiable en aplicaciones de elevación, empuje o sujeción en prensas hidráulicas, excavadoras o maquinaria industrial.
3. Cabeza y tapa del cilindro
La cabeza del cilindro (también llamada cabeza de prensaestopas) y la tapa del cilindro (también denominada tapa de fondo o tapa posterior) actúan como elementos de cierre en los extremos de la camisa.
La cabeza alberga normalmente el prensaestopas, que guía y sostiene el movimiento del vástago durante la extensión y retracción. Esta pieza debe estar mecanizada con gran precisión y ajustada al vástago para asegurar un sellado eficaz y minimizar la fricción.
La tapa cierra el extremo opuesto de la camisa y suele ir atornillada o roscada, proporcionando integridad estructural frente a la alta presión de trabajo.
Tanto la cabeza como la tapa están diseñadas para soportar empujes, impactos de presión y esfuerzos de alineación, distribuyendo las tensiones de forma uniforme a lo largo del cuerpo del cilindro.
El uso de materiales duraderos y diseños robustos es fundamental en estos componentes, especialmente en aplicaciones industriales pesadas, marítimas o móviles.
Un mantenimiento adecuado de la cabeza y la tapa resulta esencial para evitar fugas, desalineaciones o fallos catastróficos.
4. Base del cilindro y prensaestopas
Base del cilindro
- Corresponde al extremo de montaje del conjunto del cilindro.
- Proporciona una base firme para fijar el cilindro a máquinas, bastidores o puntos de giro.
- Entre los métodos de montaje más comunes se encuentran los de horquilla (clevis), muñón (trunnion) o brida (flange).
- Un montaje incorrecto o con soporte insuficiente puede provocar cargas laterales, desgaste prematuro del vástago y las juntas, o incluso la rotura del cilindro.
Prensaestopas (Gland)
- Se sitúa dentro o junto a la cabeza del cilindro, actuando como componente móvil.
- Su función principal es mantener las juntas en su posición y facilitar su sustitución o mantenimiento.
- Permite a los técnicos desmontar y acceder a las juntas internas sin dañar la camisa o la cabeza principal.
Exigencias industriales:
Con cargas de trabajo cada vez más exigentes, tanto la base como el prensaestopas deben seleccionarse según el tipo, tamaño y material adecuados.
La vigilancia ante el desgaste, la corrosión o la desalineación en estos componentes ayuda a reducir el tiempo de inactividad y los costes inesperados de reparación.
5. Prensaestopas de sellado y juntas
Se trata de componentes críticos que evitan fugas de fluido y garantizan el mantenimiento de la presión de trabajo.
Están ubicados en la sección del prensaestopas dentro de la cabeza del cilindro, donde se montan anillos de sellado, limpiadores y juntas tóricas (O-rings).
Estos elementos se disponen en capas para crear múltiples barreras contra fugas, polvo y contaminantes, asegurando un funcionamiento limpio, fiable y duradero del sistema hidráulico.
Tipos de juntas de estanqueidad
Juntas tóricas (O-rings):
Estas versátiles anillas de goma con sección circular se alojan en ranuras específicas, proporcionando un sellado estático entre componentes que no presentan movimiento relativo.
Juntas de pistón:
Instaladas directamente sobre el pistón, crean un sellado hermético frente a la camisa del cilindro, evitando fugas entre las cámaras de presión.
Juntas de vástago:
Ubicadas en la cabeza del cilindro, forman una barrera de estanqueidad alrededor del vástago del pistón, evitando pérdidas de fluido incluso durante su movimiento de extensión y retracción.
Juntas especiales:
Existen diversos perfiles y configuraciones de juntas diseñadas para funciones específicas o aplicaciones que operan a altas presiones y condiciones extremas.
Materiales de las juntas
Las juntas se fabrican con materiales técnicos especializados como poliuretano (PU), PTFE (politetrafluoroetileno) o caucho nitrílico (NBR).
Estos materiales están diseñados para resistir los efectos químicos de los aceites hidráulicos y las altas temperaturas generadas por los ciclos de operación intensivos, garantizando una larga vida útil y un rendimiento estable.
Instalación y mantenimiento de las juntas
La instalación incorrecta o el desgaste prematuro de las juntas son las principales causas de fallo en los cilindros hidráulicos, provocando fugas de aceite, contaminación interna y pérdida de presión.
Por ello, resulta esencial realizar inspecciones periódicas y sustituir las juntas del prensaestopas cuando sea necesario, con el fin de prolongar la vida útil del cilindro y del sistema hidráulico en su conjunto.
Aplicaciones avanzadas
Los cilindros hidráulicos de gama alta pueden incorporar conjuntos de prensaestopas y sistemas de sellado diseñados a medida, especialmente ingenierizados para soportar presiones o temperaturas extremas.
Estos sistemas garantizan un funcionamiento fiable y seguro en aplicaciones industriales, móviles u offshore, donde la fiabilidad del sellado resulta crítica para el rendimiento general del equipo.
