Introducción:

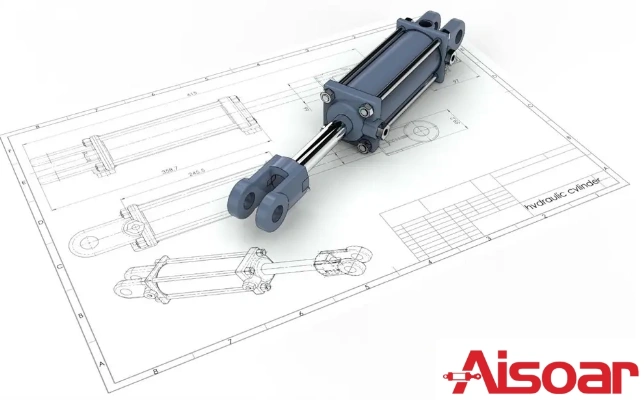

El diseño de cilindros hidráulicos es un proceso técnico que busca adaptar el rendimiento del cilindro a las necesidades específicas de cada aplicación. Los pasos comunes incluyen la definición de los requerimientos operativos, como la fuerza necesaria, la carrera, y las condiciones de trabajo. Posteriormente, se eligen materiales adecuados y se define el tipo de montaje. También se consideran elementos como los sellos, el diámetro del pistón y el tipo de fluido hidráulico para garantizar eficiencia y durabilidad. En Aisoar, ofrecemos un servicio integral para el diseño de cilindros personalizados, combinando tecnología avanzada con experiencia en ingeniería hidráulica.
Pasos Comunes en el Diseño de Cilindros Hidráulicos

El contenido del diseño de los cilindros hidráulicos varía según el tipo y la estructura del cilindro. Dado que a menudo existen vínculos inherentes entre diversos parámetros, no existen reglas estrictas y fijas para los pasos a seguir en el diseño de cilindros hidráulicos.
En general, los procedimientos y pasos de diseño deben seleccionarse de manera flexible en función de los materiales y condiciones disponibles. El proceso de diseño requiere deliberaciones y cálculos repetidos hasta que se cumplan los principios de diseño y se obtengan resultados satisfactorios.
El trabajo de diseño general puede seguir los siguientes pasos:
Paso 1. Recopilar los datos originales y la base de diseño, que incluyen:
- 1. El propósito y las condiciones de trabajo del equipo principal;
- 2. Las características estructurales, condiciones de carga, tamaño de la carrera y requisitos de movimiento del mecanismo de trabajo;
- 3. La presión de trabajo y el caudal seleccionados para el sistema hidráulico;
- 4. La disponibilidad de materiales, accesorios y la tecnología de procesamiento;
- 5. Normas nacionales y especificaciones técnicas pertinentes, entre otros.
Paso 2. Según los requisitos de funcionamiento del equipo principal, realizar el análisis de fuerzas del cilindro hidráulico y seleccionar el tipo de cilindro hidráulico, la estructura de cada parte y el método de instalación.
Paso 3. Determinar la ley de cambio de carga del cilindro hidráulico en cada etapa de la carrera y calcular el valor de potencia necesario según la carga externa que puede soportar el cilindro hidráulico (incluyendo gravedad, fricción del movimiento del mecanismo externo, fuerza de inercia y carga de trabajo, entre otros datos técnicos relevantes).
Paso 4. Determinar el área de la cara del pistón y calcular el diámetro del pistón (es decir, el diámetro del orificio del cilindro) y el diámetro exterior del cilindro según la carga de trabajo del cilindro hidráulico y la presión nominal (de trabajo) seleccionada.
Paso 5. Determinar el diámetro de la barra del pistón de acuerdo con la relación entre el diámetro del cilindro y la velocidad de movimiento o el esfuerzo permitido de la carga de trabajo y el material.
Paso 6. Calcular la presión y el caudal de la bomba hidráulica en función de la velocidad de movimiento, la potencia de salida y el diámetro del pistón.
Paso 7. Seleccionar la estructura de la tapa del cilindro, y calcular el espesor y la resistencia de la conexión entre la tapa y el tubo del cilindro.

Paso 8. Determinar la longitud máxima de trabajo del cilindro hidráulico según los requisitos de la carrera. Generalmente, la longitud máxima de trabajo no debe ser inferior al diámetro de la barra del pistón. Dado que la barra del pistón es esbelta, se debe realizar un cálculo de la resistencia a la flexión longitudinal, la rigidez y la estabilidad del cilindro hidráulico.
Paso 9. Diseñar dispositivos de guiado, sellado, protección contra el polvo, escape de aire y amortiguación.

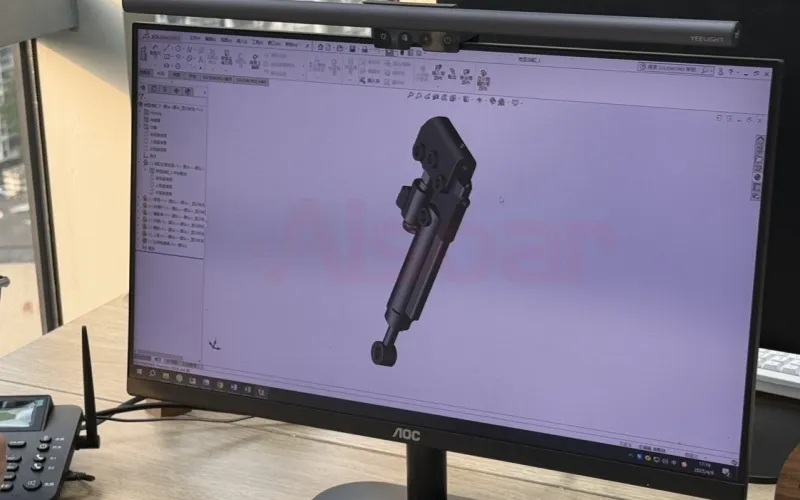

Paso 10. Elaborar los dibujos de ensamblaje y los planos de las piezas, y preparar los documentos técnicos necesarios.
Paso 11. Verificar todos los datos de cálculo del diseño, hacer modificaciones y complementos si es necesario.
El contenido del diseño de un cilindro hidráulico no es fijo. Dependiendo de la situación específica, algunos aspectos pueden ser omitidos o añadidos. El proceso de diseño puede requerir modificaciones repetidas hasta obtener resultados correctos y razonables. Un diseño y uso adecuado del cilindro hidráulico influyen directamente en su rendimiento. En este sentido, problemas como una instalación incorrecta, carga desequilibrada en la barra del pistón, deformación del cilindro o del pistón, e inestabilidad de la barra del pistón son comunes. Por lo tanto, al diseñar cilindros hidráulicos, se debe prestar especial atención a la selección del tipo, el cálculo de parámetros, el diseño estructural y la instalación del cilindro para evitar estos problemas en la medida de lo posible.
Conclusión
El diseño adecuado de un cilindro hidráulico asegura un funcionamiento óptimo y una larga vida útil. En Aisoar, acompañamos a nuestros clientes durante todo el proceso, desde la planificación inicial hasta la fabricación, para garantizar que cada cilindro cumpla con los más altos estándares de calidad.
Si tienes alguna pregunta adicional sobre los cilindros hidráulicos, no dudes en ponerte en contacto a través del correo electrónico: [email protected] o con nosotros directamente.
