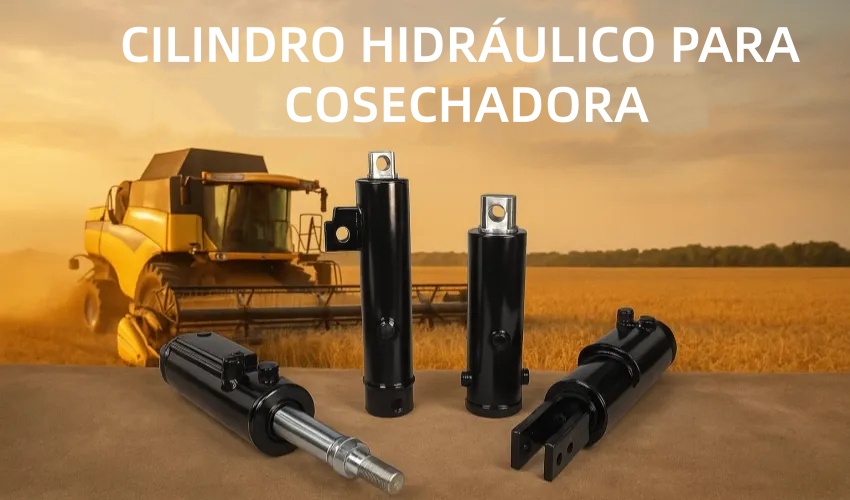

Cilindros hidráulicos en maquinaria agrícola: el músculo de hierro que mueve el campo
Si hay un componente silencioso, omnipresente y absolutamente esencial en cualquier tractor, cosechadora o implemento agrícola, ese es el cilindro hidráulico. Sin ellos, elevar una carretilla, plegar una sembradora o accionar el cucharón de una retroexcavadora sería prácticamente imposible.
En este artículo vamos a desmontar (nunca mejor dicho) todo lo que necesitas saber sobre estos actuadores: cómo funcionan, qué tipos existen, los fallos más comunes y cómo alargarles la vida útil en las duras condiciones del campo.
1. ¿Qué es y cómo funciona un cilindro hidráulico?
Un cilindro hidráulico es un actuador mecánico que convierte la energía de un fluido a presión (aceite hidráulico) en energía mecánica lineal (movimiento de vaivén).
La ley que lo rige es simple: Presión x Superficie = Fuerza. Cuanto mayor sea el diámetro del émbolo o mayor la presión del sistema, más fuerza generará.
Componentes básicos de un cilindro agrícola:
- Cuerpo o camisa: Tubo de acero por donde se desplaza el pistón.
- Pistón y vástago: El pistón empuja el aceite; el vástago transmite la fuerza al exterior.
- Junta y sellos (lo más crítico): Evitan fugas internas (pérdida de fuerza) y externas (pérdida de aceite).
- Cabezales y orejetas: Puntos de fijación al tractor o al implemento.
2. Tipos de cilindros más usados en agricultura
No todos los cilindros valen para todo. Según su diseño se adaptan a diferentes funciones:
Cilindro simple efecto
- Funcionamiento: El aceite empuja en una sola dirección (ej. extender). El retroceso se hace por gravedad o por un resorte interno.
- Uso agrícola: Gatos de volquete de remolques, elevación de plataformas, sistemas de plegado simple.
- Ventaja: Más económico y consume menos aceite.
Cilindro doble efecto (el rey del campo)
- Funcionamiento: El aceite actúa en ambas caras del pistón (extensión y retracción). Es el estándar en tractores modernos.
- Uso agrícola: Dirección asistida, levante de brazos traseros (3 puntos), palas cargadoras, retroexcavadoras, cilindros de plegado de sembradoras de arrastre.
- Ventaja: Control preciso y fuerza en ambos sentidos.
Cilindros telescópicos
- Funcionamiento: Varios tubos (etapas) que se despliegan secuencialmente. Ofrecen una carrera muy larga con un cuerpo retraído muy corto.
- Uso agrícola: Volquetes de gran tonelaje, extensiones de cintas, brazos de cosechadoras.
- Precaución: Más caros y delicados; el aceite debe estar impecable.
3. Puntos críticos del cilindro en entorno agrícola
El campo es un entorno hostil. Estos son los problemas nº1 por desgaste:
Problema Causa típica Consecuencia
- Fuga externa de aceite Rascador o junta de vástago rota por barro, piedras o tallos secos. Pérdida de presión, contaminación del suelo.
- Fuga interna (el cilindro se “cede”) Sellos internos del pistón desgastados. El vástago se mueve solo bajo carga externa (ej. el cucharón baja solo).
- Vástago rayado Impacto de piedras o mala limpieza del rascador. Destrucción rápida de la junta principal.
- Doblado del vástago Sobrecarga lateral (empujar hacia un lado, no en línea recta). El cilindro se bloquea o fisura el cuerpo.
4. Mantenimiento preventivo: la diferencia entre durar 5 años o 20
No hace falta ser ingeniero, solo seguir estas 5 reglas de oro:
- Limpieza extrema antes de plegar: Antes de desconectar un cilindro, limpia a presión el área de las juntas. Una mota de barro rayará el vástago al retraerlo.
- Protección del vástago: Cuando trabajes en zonas con mucho polvo o rastrojo, extiende el vástago al mínimo (a menos que estés usando el implemento) o usa fundas protectoras (cubrefuelle).
- Nunca lubricar el vástago con grasa: Parece contra intuitivo, pero la grasa atrapa el polvo formando una lija. El vástago solo debe estar limpio y seco (o con una película del propio aceite hidráulico).
- Revisar el aceite del tractor: El aceite sucio o degradado mata los sellos internos. Cambia el filtro y aceite según el manual.
- Verificar las orejetas y pasadores: Un pasador gastado introduce holgura lateral, que termina doblándo el vástago.
5. ¿Se puede reparar un cilindro en el taller de la explotación?
Sí, si eres meticuloso. Las reparaciones más comunes son cambio de juntas (kits de sellos) y repasado de vástagos.
Pasos básicos para cambio de juntas:
- Desmontar el cilindro del equipo (asegura los apoyos).
- Vaciar el aceite en un recipiente limpio.
- Desenroscar el cabezal (atención: puede estar a rosca o con anillo de retención).
- Extraer el conjunto pistón+ vástago.
- Cambiar TODAS las juntas (poliuretano, PTFE, tóricas y anillos anti-extrusión).
- Lubricar con aceite limpio y montar con cuidado de no cortar los labios de los sellos.
- Purgar el aire antes de usarlo (extender y retraer varias veces sin carga).
6. Cómo elegir un cilindro de repuesto
Si tienes que comprar un cilindro nuevo (por ejemplo, para un implemento casero o reparación), mira estos 4 parámetros:
- Diámetro interior (Di): Determina la fuerza. Un Di de 50mm es para tareas medias; 80-100mm para palas cargadoras.
- Diámetro del vástago (Dv): Determina la rigidez frente a pandeo. Cuanto más largo el cilindro, mayor debe ser el vástago.
- Carrera (mm): Distancia que recorre. Mide la carrera de tu cilindro viejo en posición abierto y cerrado.
- Tipo de fijación: Horquilla, orejeta simple, rótula, pivote. Debe coincidir con tu máquina.
Recomendación final: Compra siempre cilindros de calidad reconocida, Aisoar Hydraulic fabrica los mejores cilindros. Un cilindro genérico de feria te saldrá barato… hasta que falle en plena cosecha.
Conclusión
El cilindro hidráulico es el músculo de tu tractor, pero no es indestructible. La mayoría de las averías provienen de contaminación (barro), mala calidad y sobrecarga lateral. Con limpieza regular, vástagos protegidos y aceite en buen estado, un cilindro agrícola puede durar más que la propia máquina. Aisoar Hydraulicd fabrica cilindros con la conciencia de que la la agricultura es un pilar fundamental en el desarollo de la economia, y tus maquinas deben estar en buen estado y nuestros cilindros garantizan su continuidad.
