El cojinete plano esférico de la serie GE es un componente mecánico utilizado en una variedad de aplicaciones industriales y de ingeniería

Productos relacionados

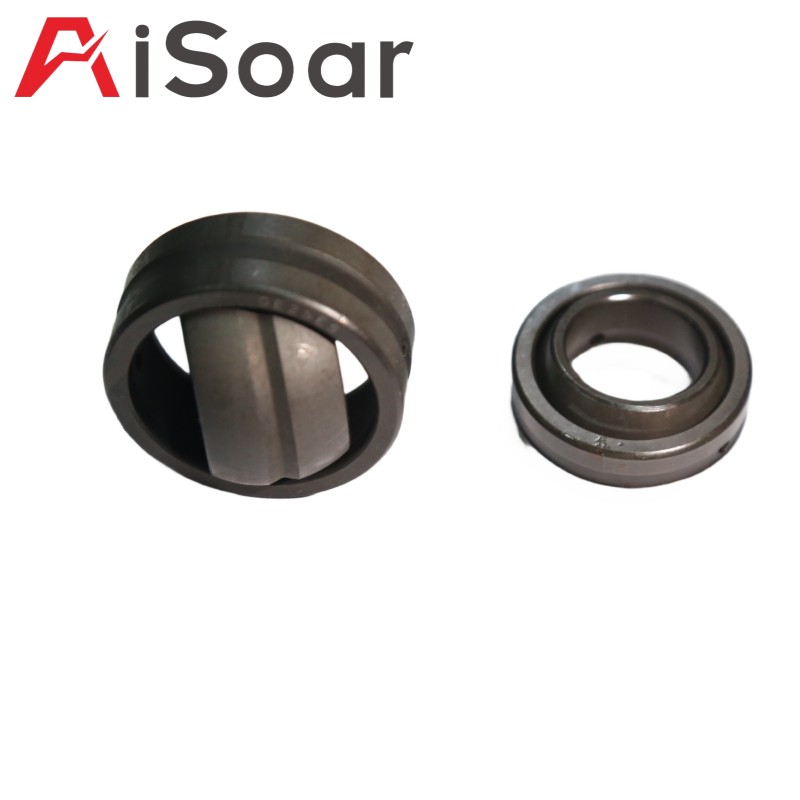

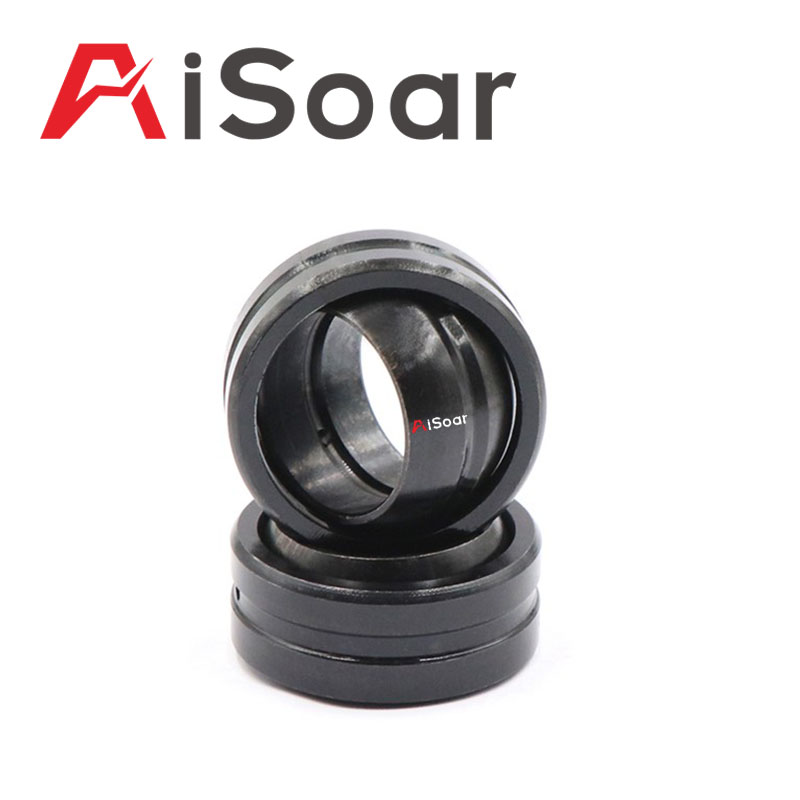

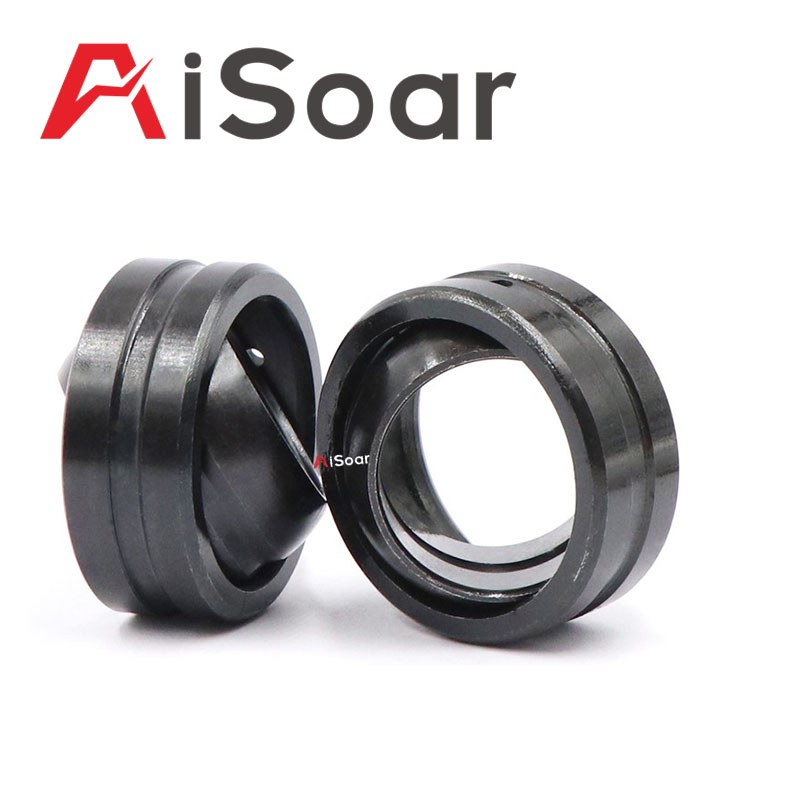

Cojinete plano esférico de la serie GE

El cojinete plano esférico de la serie GE es un componente mecánico utilizado en una variedad de aplicaciones industriales y de ingeniería. Consiste en una estructura con un aro interior y un aro exterior esférico, entre los cuales se encuentra una superficie de deslizamiento lisa. Esta disposición permite que el cojinete soporte cargas radiales y axiales, así como movimientos oscilantes y rotativos. Su diseño versátil y resistente facilita la absorción de choques y vibraciones, garantizando un funcionamiento suave y duradero en maquinaria y equipos diversos.

Serie GE Cojinete liso-plano esférico.

Cojinete plano esférico de la serie GE

Un dibujo detallado

Parámetro técnico de la serie GE Cojinete plano esférico.

Cojinete plano esférico de la serie GE de alta calidad

Soporte de soporte		Dimensiones mm								Clasificación, clasificación		peso
número												≈kg
		d	D	B	C	dk	El rs	r1s	α˚	Carga dinámica	Carga estática
		d	D	B	C	dk	min	min	≈	dinámica	estática
GE4E		4	12	5	3	8	0.3	0.3	16	2	10	0.003
GE5E		5	14	6	4	10	0.3	0.3	13	3.4	17	0.005
GE6E		6	14	6	4	10	0.3	0.3	13	3.4	17	0.004
GE8E		8	16	8	5	13	0.3	0.3	15	5.5	27	0.007
GE10E		10	19	9	6	16	0.3	0.3	12	8.1	40	0.011
GE12E		12	22	10	7	18	0.3	0.3	10	10	53	0.017
GE15ES	GE15ES-2RS	15	26	12	9	22	0.3	0.3	8	16	84	0.026
GE17ES	GE17ES-2RS	17	30	14	10	25	0.3	0.3	10	21	106	0.04
GE20ES	GE20ES-2RS	20	35	16	12	29	0.3	0.3	9	30	146	0.064
GE25ES	GE25ES-2RS	25	42	20	16	35.5	0.6	0.6	7	48	240	0.115
GE30ES	GE30ES-2RS	30	47	22	18	40.7	0.6	0.6	6	62	310	0.149
GE35ES	GE35ES-2RS	35	55	25	20	47	0.6	1	6	79	399	0.228
GE40ES	GE40ES-2RS	40	62	28	22	53	0.6	1	7	99	495	0.318
GE45ES	GE45ES-2RS	45	68	32	25	60	0.6	1	7	127	637	0.421
GE50ES	GE50ES-2RS	50	75	35	28	66	0.6	1	6	156	780	0.562
GE55ES	GE55ES-2RS	55	85	40	32	74	0.6	1	7	200	1000	0.864
GE60ES	GE60ES-2RS	60	90	44	36	80	1	1	6	245	1220	1.03
GE70ES	GE70ES-2RS	70	105	49	40	92	1	1	6	313	1560	1.57
GE80ES	GE80ES-2RS	80	120	55	45	105	1	1	6	400	2000	2.32
GE90ES	GE90ES-2RS	90	130	60	50	115	1	1	5	488	2440	2.79
GE100ES	GE100ES-2RS	100	150	70	55	130	1	1	7	607	3030	4.44
GE110ES	GE110ES-2RS	110	160	70	55	140	1	1	6	654	3270	4.83
GE120ES	GE120ES-2RS	120	180	85	70	160	1	1	6	950	4750	8.11
GE140ES	GE140ES-2RS	140	210	90	70	180	1	1	7	1070	5350	11.2
GE160ES	GE160ES-2RS	160	230	105	80	200	1	1	8	1360	6800	14.1
GE180ES	GE180ES-2RS	180	260	105	80	225	1.1	1.1	6	1530	7650	18.5
GE200ES	GE200ES-2RS	200	290	130	100	250	1.1	1.1	7	2120	10600	28.4
GE220ES	GE220ES-2RS	220	320	135	100	275	1.1	1.1	8	2320	11600	35.7
GE240ES	GE240ES-2RS	240	340	140	100	300	1.1	1.1	8	2550	12700	39.7
GE260ES	GE260ES-2RS	260	370	150	110	325	1.1	1.1	7	3030	15190	51.5
GE280ES	GE280ES-2RS	280	400	155	120	350	1.1	1.1	6	3570	17850	64.9
GE300ES	GE300ES-2RS	300	430	165	120	375	1.1	1.1	7	3800	19100	77.6

Visión general:

El cojinete plano esférico es un componente mecánico diseñado para permitir el movimiento angular entre dos partes, proporcionando una articulación flexible y rotacional. Este tipo de cojinete se utiliza comúnmente en aplicaciones industriales y automotrices donde se requiere una capacidad de pivoteamiento.

Características:

Diseño esférico: El cojinete plano esférico presenta una superficie esférica que permite el movimiento en múltiples direcciones.
Articulación flexible: Permite el pivoteamiento y la inclinación entre las partes conectadas, lo que proporciona un amplio rango de movimiento.
Rodamientos: Incorpora rodamientos internos que facilitan el movimiento suave y la reducción del desgaste.
Materiales resistentes: Fabricados típicamente en acero o materiales compuestos de alta resistencia para soportar cargas y condiciones adversas.
Aplicación:

Los cojinetes planos esféricos se utilizan en una variedad de aplicaciones, incluyendo:

Industria automotriz: Se emplean en sistemas de suspensión, dirección y transmisión para permitir el movimiento entre componentes.
Maquinaria industrial: Se utilizan en equipos de manejo de materiales, maquinaria de construcción y equipos agrícolas para permitir la articulación entre partes móviles.
Maquinaria pesada: En aplicaciones como grúas, excavadoras y cargadoras, donde se requiere un movimiento flexible y rotacional.
Equipos de precisión: En sistemas de robótica, maquinaria CNC y dispositivos de fabricación donde se necesita una articulación precisa y suave.

Cojinete plano esférico de la serie GE de alta calidad

Diferentes tipos de cojinete plano esférico de la serie GE a su elección

Número de artículo	GE…E 4～12, GE…ES 15～300, GE…ES-2RS 15～300
Material Material	Acero bruto
temperatura	GE…E -50℃～+150℃, GE…ES -50℃～+150℃, GE…ES-2RS -30℃～+130℃
servicio	Servicios personalizados de OEM
usado	Maquinaria

Procesos de producción

¿Cómo producimos rodesesféride la serie GE de alta calidad

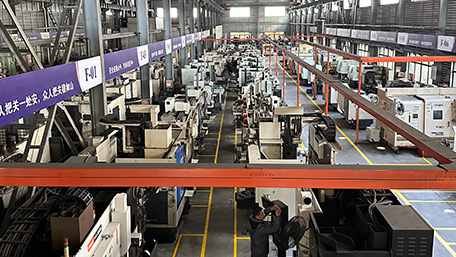

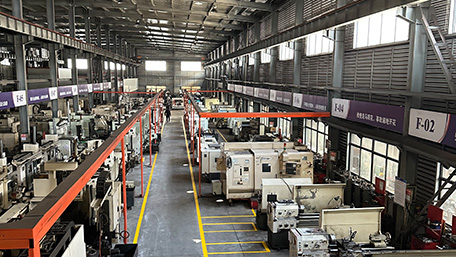

Nuestra fábrica

preguntas frecuentes

Vamos a tratar de responder a todas sus preguntas

R: La longitud retraída es desde el pasador central hasta el pasador central, también llamada longitud mínima o cerrada. La longitud extendida es la retraída en los centros más la carrera, también llamada longitud máxima o abierta.

R: Sí, es un cilindro reconstruible y ofrecemos kits de reparación. El tipo de tirante es fácil de reparar.

R: Agujero de pasador de 1″ para diámetros de 1″ a 4″, y agujero de pasador de 1.25″ para diámetros de 5″.

R: Sí, tenemos la capacidad de proporcionar un servicio personalizado. La serie TR de cilindros de tirantes es el tipo estándar, pero se ofrece la posibilidad de personalizar la carrera, la válvula integrada y el material especial de tubo/varilla.

R: Definitivamente sí, contamos con nuestra propia fábrica. Nos gustaría mostrarle vídeos a través de WhatsApp o Wechat.

Catálogo de cilindros hidráulicos aisoar

Los rodaisoar presentan un diseño estándar de acero sobre acero en el que tanto la bola como el anillo exterior están compuestos de acero con cromo de alto carbono.
