Introducción
El diámetro del cilindro y el diámetro de la barra se pueden calcular a partir de un calculador hidráulico una vez que se conoce la presión. Después de elegir una buena presión de diseño, es decir, P es conocida, el tamaño de la carga (F) también es calculable; se calcula de acuerdo con la fórmula del área de fuerza, y luego se calcula el diámetro del cilindro hidráulico según el área de fuerza.

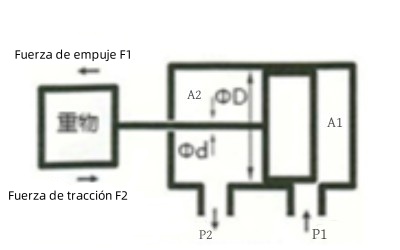

Empuje F1 = A1 * P1 β
Características
Para realizar este cálculo, se deben considerar diversos factores, como la presión de trabajo, la carga que se desea mover y la velocidad del actuador. También es importante tener en cuenta el tipo de fluido hidráulico y la temperatura de operación, ya que estos elementos pueden influir en el rendimiento del cilindro.
A1: Área presurizada del pistón del lado de empuje en cm²
A2: Área presurizada del pistón del lado de tracción en cm²
D: Diámetro del cilindro hidráulico, es decir, diámetro del pistón en cm
d: Diámetro de la varilla del pistón en cm
P1: Presión de trabajo del lado de empuje en kgf/cm²
P2: Presión de trabajo del lado de tracción en kgf/cm²
β: relación de carga
Tracción F2 = A2 * P2 β
A1= π/4D²=0.785D² A2=π/4（D²-d²）=0.785（D²- d ²）
1. La salida real del cilindro hidráulico es inferior a la salida teórica 2. Valor de la relación de carga β, en el caso de una fuerza de inercia pequeña, tomar el 80%, en ocasiones de fuerza de inercia tomar el 60
Ejemplo: Establecer una fuerza de cilindro hidráulico de 1000 kg, con una presión de operación de 70 kgf/cm², ¿cuál es el tamaño del diámetro del cilindro hidráulico?
F1=1000 kg P1=70 kgf/cm²
β=0.8
F1=A1P1β
A1=F1/（βP1）=1000/（700.8）=17.86 cm²
A1= π/4D²=0.785D²
D²=17.86/0.785=22.75 cm²
D=4.8 cm=48 mm
El diámetro del cilindro es de 50 mm
Conclusión
Determinar correctamente el diámetro del cilindro hidráulico no solo mejora la eficiencia del sistema, sino que también prolonga la vida útil de los componentes. Un tamaño inapropiado puede ocasionar fallos en el sistema, por lo que es fundamental seguir un enfoque metódico y basado en datos para asegurar resultados confiables.
