Aisoar Hydraulics personaliza los cilindros hidráulicos para satisfacer las necesidades de los clientes en cuanto a estilos de montaje

Productos relacionados

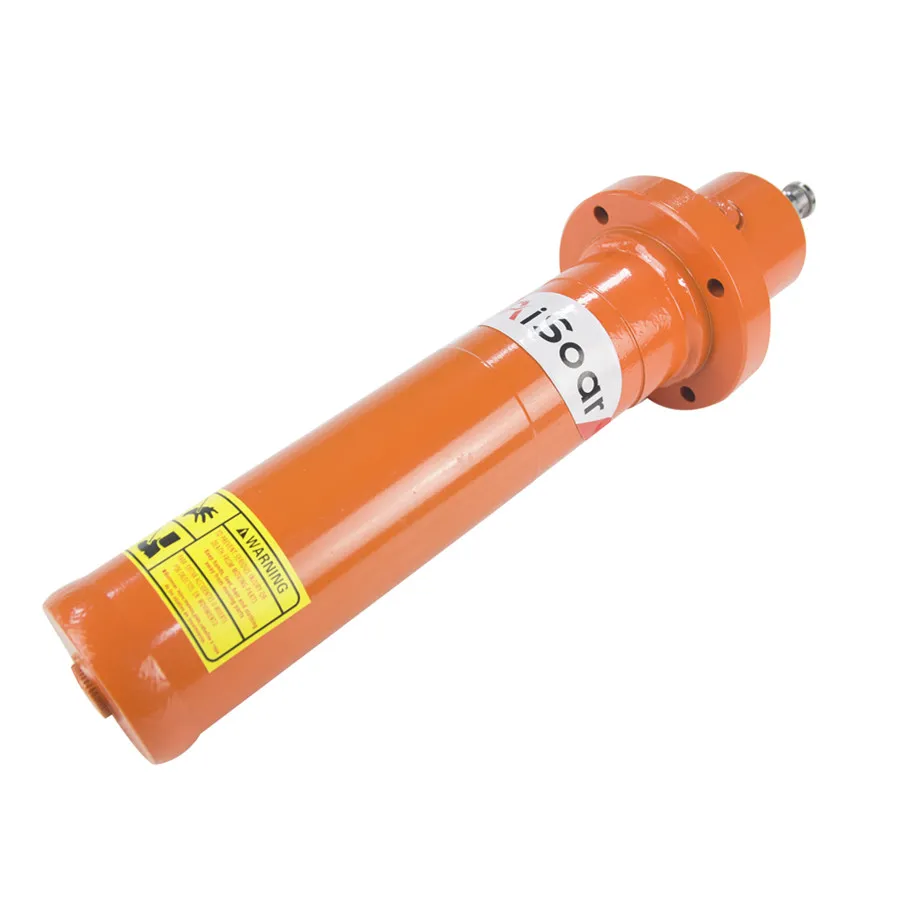

Cilindros hidráulicos personalizados OEM

Aisoar Hydraulics personaliza cilindros hidráulicos para adaptarse a las necesidades de los clientes en cuanto a estilos de montaje, rangos de presión, dimensiones y configuraciones. Además, ofrecemos un apoyo integral a pequeños y medianos clientes para ayudarles en su crecimiento. Los cilindros soldados son aptos para la mayoría de aplicaciones. Al estar soldados, permiten diseños más sofisticados y personalizados, aunque su reparación suele ser más compleja. Gracias a su diseño compacto y altamente personalizable, los cilindros soldados representan en la mayoría de casos la solución preferida.

Servicio:	OEM,ODM
Tamaño de la talla:	1.5” to 12”
Longitud de carrera máxima:	120”
Presiones de funcionamiento:	Hasta 5,000 PSI
Tipo de montaje:	Clevis, tubo cruzado, soporte de bolas de extremo giratorio, espiga, etc.
Aplicaciones:	Cilindros de doble efecto o soldados, de doble efecto o de simple efecto
Plazo de entrega:	4 a 6 semanas

Cilindros soldados

Cilindros hidráulicos personalizados OEM

Aisoar Hydraulics personaliza los cilindros hidráulicos para satisfacer las necesidades de los clientes en cuanto a estilos de montaje, grados de presión, tamaños y configuraciones. También nos destacamos en el apoyo total a los clientes pequeños y medianos para ayudarles a crecer.

Los cilindros soldados se pueden utilizar para la mayoría de las aplicaciones. Debido a que están soldados, el diseño puede ser más sofisticado o están soldados, por lo que la reparación suele ser más difícil. Con su diseño compacto y más personalizado, los cilindros soldados son, en la mayoría de los casos, la solución preferida.

Un cilindro de varilla de amarre es más fácil de reparar que uno soldado.

AiSoar ofrece cilindros hidráulicos personalizados que van en tamaño de diámetro de 1,25 a 15 pulgadas, carrera de 0,25 a 240 pulgadas, y la presión nominal de 200 PSI a 4500 PSI. AiSoar proporciona el cilindro hidráulico personalizado con opciones de tipo de construcción, opciones de montaje, opciones de válvulas integradas, opciones de presión y temperatura, y opciones de tamaño de métricas y pulgadas.

Los factores, como fuerzas específicas, velocidad de marcha, espacio de montaje limitado, funciones especiales, fluidos especiales, un presupuesto limitado, etc., le hará diseñar y construir su propio cilindro hidráulico personalizado.

Condiciones de trabajo	Alta temperatura (sellos resistentes a altas temperaturas), frío (sellos resistentes al frío) y otro tipo de fluido especial.
Material	304, 316 acero inoxidable, latón y etc.
tamaño	Tamaño no estándar, tamaño de taladro personalizado/tamaño de barra/longitud de carrera.
Tipo de montaje	Clevis • tubo transversal • brida •Tang •Trunnion • bujes esféri• pie de montaje
Estructura	Doble efecto, doble efecto, varillas dobles y otra estructura especial.
Puerto petrolero	Tamaño, ubicación, estilo
Función + válvula	Comprobación operada por piloto, válvula integrada, etc.
Tratamiento de superficies	Pintura de Raúl, Pantone o Color Board.

Conceptos básicos:

Entender bien los conceptos básicos nos ayuda a diseñar un cilindro personalizado que se adapte a su aplicación específica.

Aplicación del cilindro: función y condiciones de funcionamiento del cilindro y de la máquina en general.
Fuerza/carga: la fuerza ejercida. ¿Necesito el cilindro para empujar, tirar, o ambos? La fuerza requerida determina el tamaño del diámetro en relación a la presión de operación.
Tipo de cilindro: tipo de construcción del cilindro, estructura del cilindro.
Tipo de montaje: ¿Cómo montar un cilindro hidráulico? Los tipos de montaje incluyen el montaje de base y montaje de varilla.
Presión de funcionamiento del sistema (psi): presión máxima de los cilindros.
Tipo de fluido: categoría de fluido hidráulico suministrado a los cilindros
Temperatura: la personalización debe tener en cuenta factores ambientales y extremos climáticos.
Velocidad de movimiento: la velocidad del vástago del pistón se retraía y extendía
Stop tubing: puede aumentar la distancia entre la varilla y los rodde pistón, mejorar la estabilidad y mejorar la vida útil de los rodde pistón.

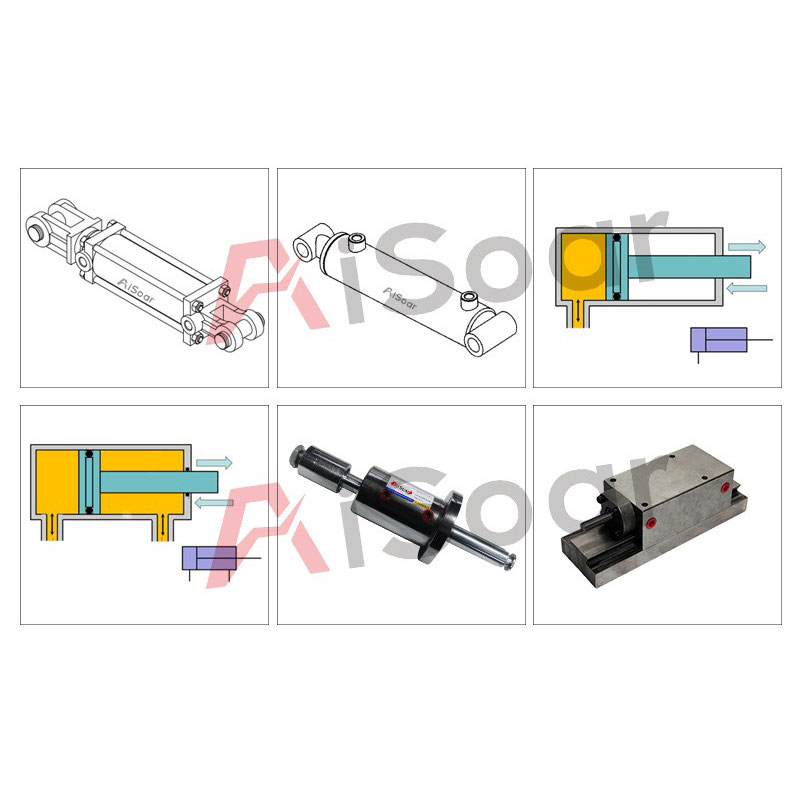

Aquí hay tres maneras en que diseñamos y fabricamos cilindros hidráulicos personalizados:

1) hacer ajustes simples basados en los estilos estándar.
Sólo tiene que realizar pequeñas modificaciones basadas en nuestros elementos modulares estándar; Es la forma más rentable de satisfacer sus necesidades para una aplicación específica. Usted debe imprimir el dibujo de los estilos estándar y luego escribir los tamaños que necesitan ser modificados. Muéstranos el dibujo, y entonces puedes obtener un presupuesto gratis.

2) hacer diferentes combinaciones de configuraciones entre estilos estándar.

Tenemos 15 series de estilos estándar; Hacer diferentes combinaciones de configuraciones entre los estilos estándar es opcional, como cilindros personalizados con clevis montado en la base y extremos de la barra Tang o cross-tube montado en la base y extremos de la barra clevis.

Cilindros hidráulicos soldados a medida

Tipos de cilindros OEM

Cilindros de doble efecto

El cilindro de doble efecto genera empuje en dos direcciones. Por lo que puede empujar la carga hacia arriba y hacia abajo o hacia atrás y adelante. Cada extremo del cilindro tiene un puerto común, por lo que el aire comprimido puede entrar por un extremo para empujar y por el otro para tirar.
Decidir cuál es la adecuada para su solicitud depende del trabajo que necesita completar. Si sólo necesita un movimiento de sentido único, un cilindro de efecto simple es el billete. Si usted necesita mover la carga en dos direcciones bajo la acción de la potencia, un cilindro de doble efecto es su elección ideal.

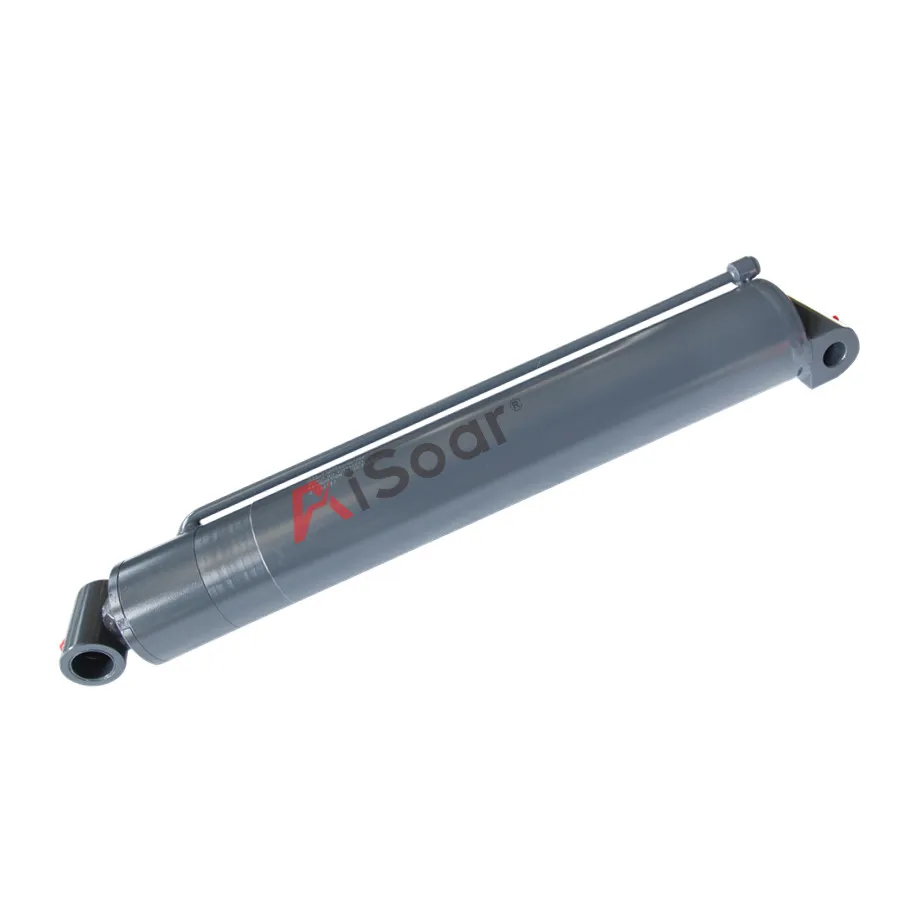

Cilindros monoacciona

El émbolo en un cilindro hidráulico de un solo efecto se extiende cuando se bombefluido hidráulico a alta presión en el cilindro. Cuando es el momento de retraer el cilindro, dependiendo del diseño del cilindro, el émbolo puede ser retraído usando un muelle de retorno, por la carga, o simplemente por gravedad.

Los cilindros hidráude efecto simple son más simples que su homólogo de efecto doble. Con menos componentes, hay mucho menos para ir mal, lo que es una buena noticia cuando se trata de mantenimiento. Los cilindros de efecto simple son ideales para trabajos sencillos, especialmente cuando no es necesaria una retracción rápida o controlada.

Fabricación fabricación

Cilindros de vástago de pistón hueco con un vástago hueco que permite la varilla o cable para ser insera través de toda la longitud del cuerpo. Pueden ser utilizados para tensado, pruebas de carga, extracción de bujes y aplicaciones de mantenimiento. Todos los cilindros cuentan con agujeros de cromo duro y varillas para una máxima resistencia a la corrosión y están cubiertos con bronce en el área de roddel pistón para reducir la puntuación y prolongar la vida útil

Cilindros acolchados

Muchas aplicaciones requieren el uso de un cilindro hidráulico para soportar cargas de choque en los extremos del pistón de la marcha. Esta carga de carga se puede minimizar considerablemente mediante el uso de un diseño acolchado. La amortiguación en un cilindro hidráulico puede ser simple o sofisticada, dependiendo de las necesidades de la aplicación. Eagle puede diseñar y construir cilindros hidráucon cojines en uno o ambos extremos de la carrera.

Cilindros de detección de posición

La característica de detección de posición en el cilindro de detección de posición proporciona información instantánea de retroalimentación de posición electrónica analógica o digital desde el cilindro que indica la cantidad de extensión de varilla a través del rango de carrera.

Los cilindros hidráuinteligentes con detección de posición proporcionan una retroalimentación de posición electrónica precisa para mejorar su automatización. Disponible con medidas de seguridad de acuerdo a las necesidades de su aplicación. Nuestro equipo técnico cuenta con un historial de éxito en la incorporación de una amplia gama de tecnologías de sensores de posición en los cilindros.

Cilindros de rehase

Los cilindros de refase son dos o más cilindros conectados en serie o en paralelo, con orificiy varillas proporcionde manera que cuando se suministra el flujo de aceite al primer o último cilindro de la serie, todas las varillas se extienden y /o retraen por igual.

Los tamaños de taladro y varilla son siempre los mismos en aplicaciones “paralelas”, y los cilindros siempre se utilizan en pares. La característica de dirección en la maquinaria se emplea más habitualmente.

Los tamaños de taladro y varilla son a menudo variados en aplicaciones de “serie “, y dos o más cilindros pueden ser empleados. En estas aplicaciones, los orificiy las varillas se dimensionan de tal manera que cuando se da flujo al primer o último cilindro del sistema, todas las varillas se extienden o se retraen por igual.

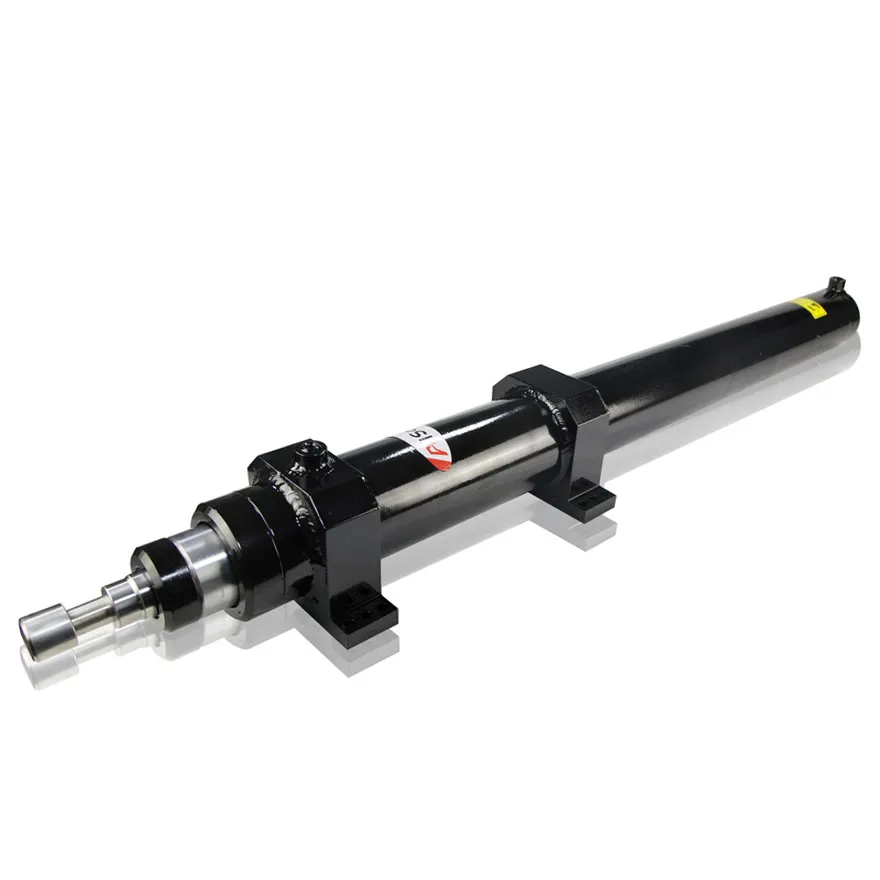

Cilindros telescópicos

Los cilindros hidráutelescópicos utilizan múltiples etapas anidadas, logrando una larga carrera de trabajo en forma compacta/retraída. AiSoar Hydraulics diseñe e ingenieros cilindros telescópicos para aplicaciones específicas, especialmente diseñados para soportar aplicaciones exigentes y entornos de trabajo.

Un experimentado equipo de ingenieros le ayudará a trabajar en las consideraciones de diseño para garantizar que su cilindro cumpla con sus requisitos. Elija entre las siguientes opciones de diseño de cilindros telescópicos personalizados:

Cilindros telescópicos de efecto simple
Cilindros telescópicos de doble efecto
Combinación de cilindros telescópicos de efecto simple y doble

Otros cilindros

Podemos diseñar y fabricar una variedad de cilindros hidráude acuerdo a sus necesidades, por lo que puede enviar su dibujo o fotografía para nosotros. Podemos intentar nuestro mejor para producirlos para usted.

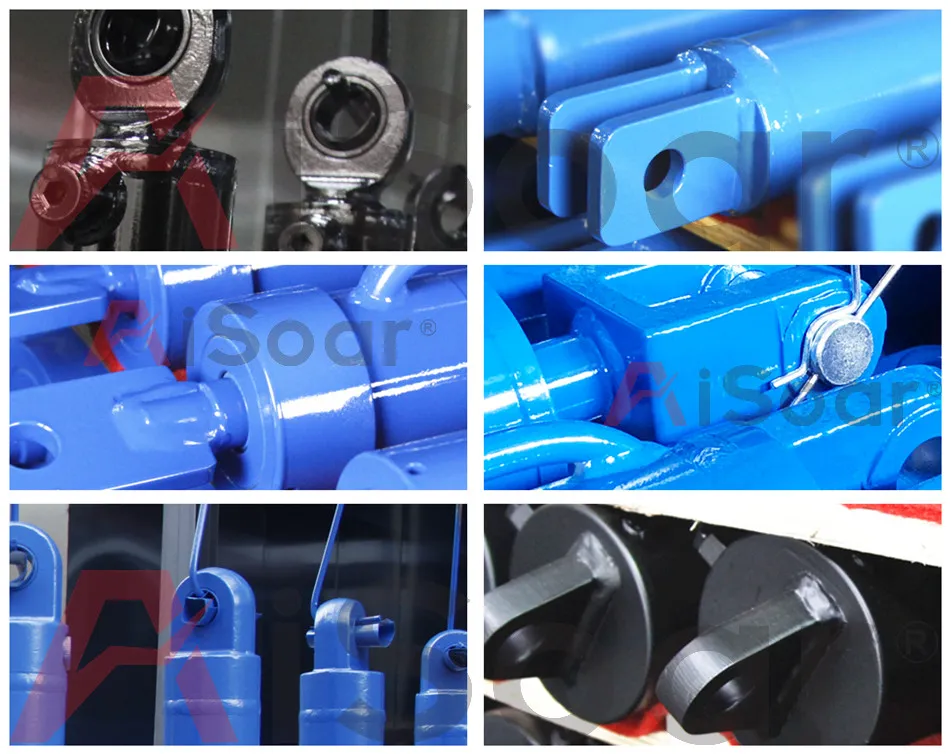

Opciones de montaje

manejamos todos sus requisitos de montaje

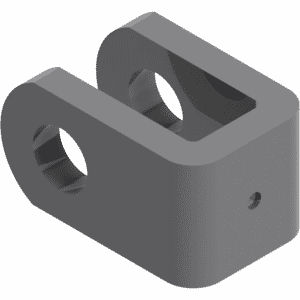

Clevis

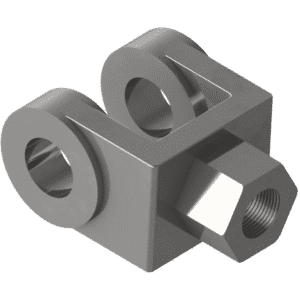

Hilos (hilos)

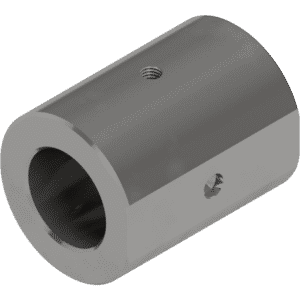

Tubo de tubo

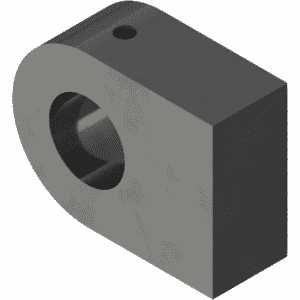

Lug

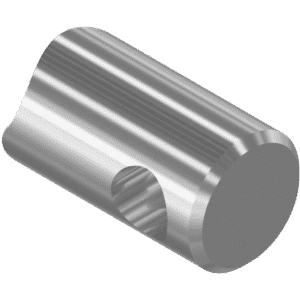

El estudio

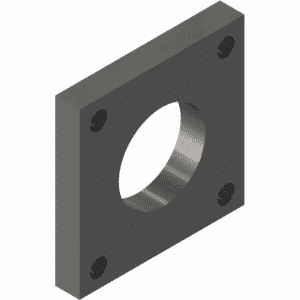

Flanflan

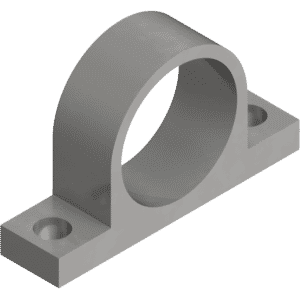

Servicio pesado

Drill Thru Base Mount (Body)

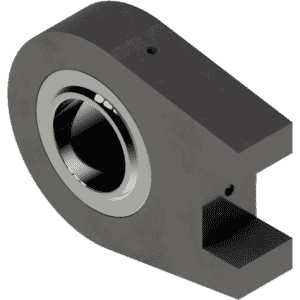

Extremo de varilla esférica

Muñón

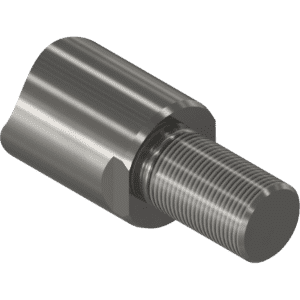

Extremo de la barra fileteado (hombre)

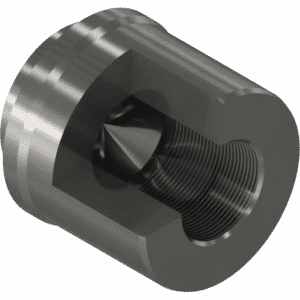

Extremo de Base roscado (hembra)

Cilindros hidráulicos soldados a medida

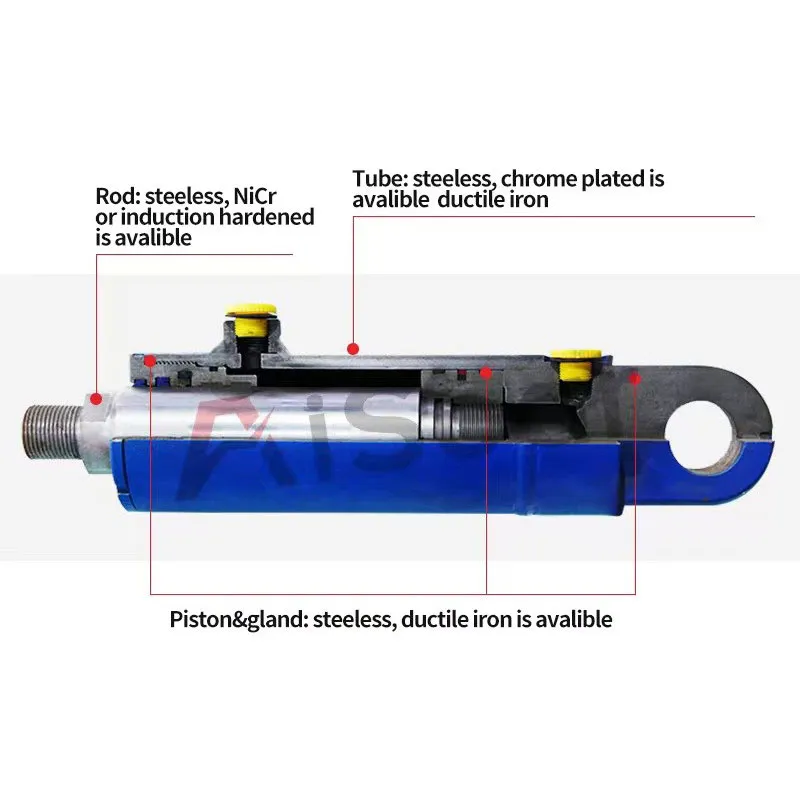

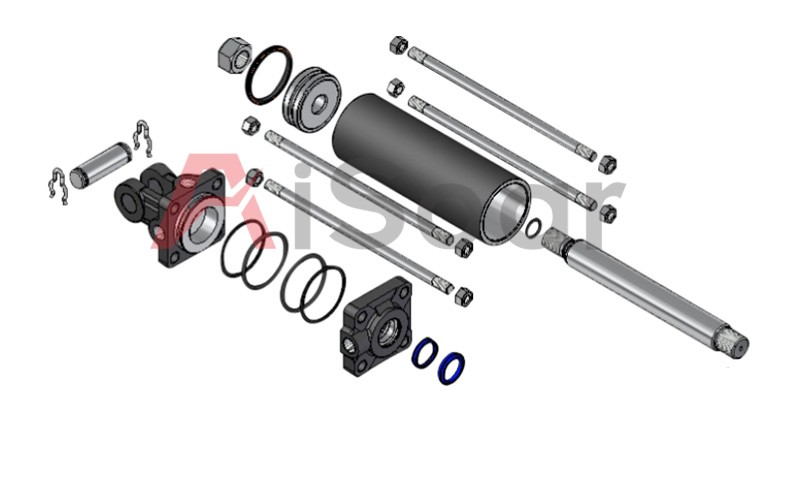

Opciones de material

Fabricación

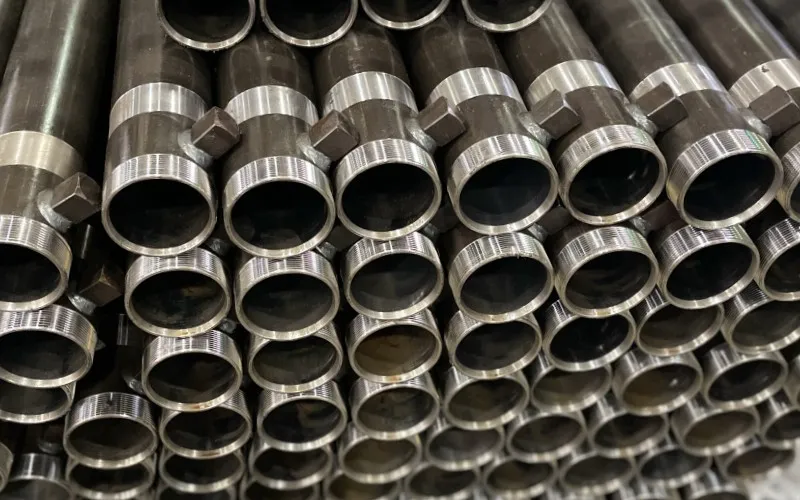

Cilindro cilindro hidráulico se hace generalmente de tubo de acero sin costura, que es un tipo de material de tubo de acero de alta precisión con tratamiento en frío o laminado en caliente, con las ventajas de no hay capa de oxiden las paredes interiores y exteriores, no hay fugas bajo alta presión, alta precisión, alto acabado, no deformación en flexión en frío, no hay grietas en el quemado y aplanado, etc.
Los principales materiales utilizados comúnmente en los cilindros hidráulicos son:
20 # tubo de acero: 20 se refiere al contenido de carbono de 0,2%, es un acero bajo en carbono, la resistencia del acero es baja, tenacidad, plasticidad y soldabilidad son muy buenas.
Tubo de acero 35# : el contenido medio de carbono de aproximadamente 0.35%, es un acero de carbono medio.
Tubo de acero 45# : el contenido de carbono de aproximadamente 0.45%, un acero de carbono medio.

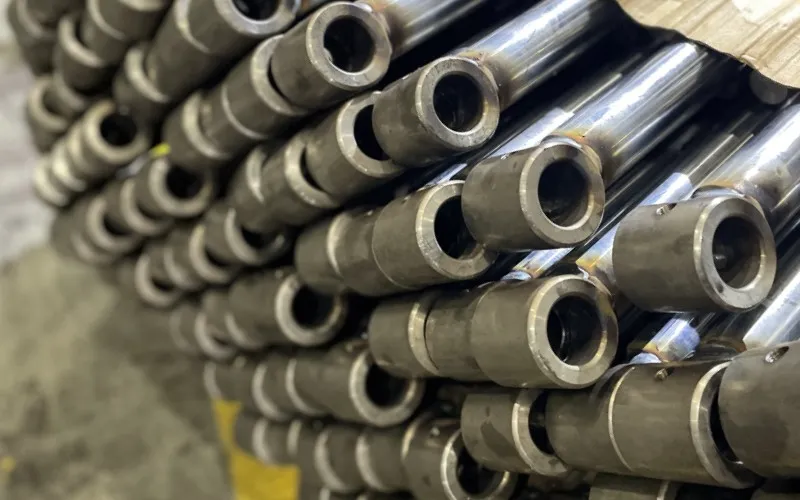

Vástago de émbolo

Material del vástago del pistón: ordinario: 45# acero (por defecto) acero inoxidable 304,316: 40Cr, 40
Capa de chapado: común: − 0.02mm opcional: 0.03~0.05 mm, − 0.05 mm
Rectirectitud: − 0,15 /m
Rugo: < 0,2
Superficie externa: sin burbujas, sin orificini protuber.
Dureza: Normal: dureza del núcleo HRC17, dureza de cromado HRC60 templado: dureza del núcleo HRC24-34, dureza de cromado HRC60
Enfriamiento: dureza del núcleo HRC52-59, dureza de cromo HV800, la dureza se puede hacer hasta 850-900HV

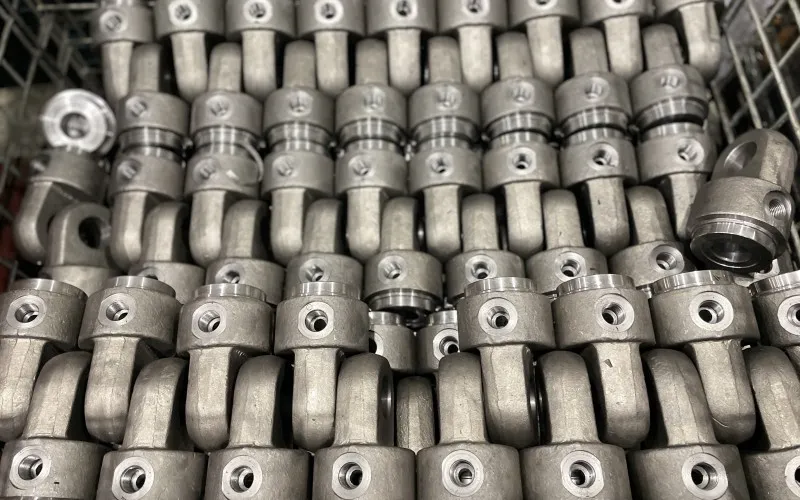

Piezas forjadas

Las piezas forjadas son superiores a las fundiciones y fabricaciones ya que la integridad estructural puede soportar las fuerzas más altas que existen en una aplicación rigurosa o de alto ciclo de trabajo.

Fuerza estructural
Flujo de grano direccional
Resistencia al impacto y resistencia a la fatiga
Eficiencia de fabricación
Reducción de las tasas de rechazo

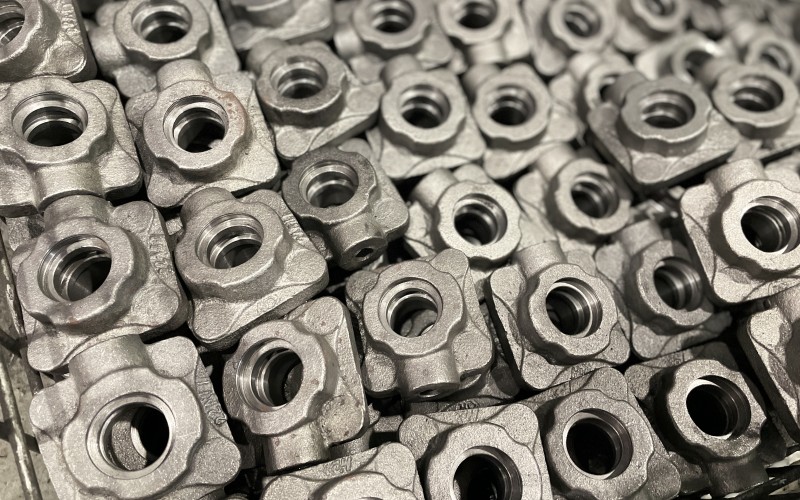

Componentes de fundición

Las piezas forjadas son superiores a las piezas fundidas y las piezas fabricadas porque la integridad estructural puede soportar las fuerzas más altas presentes en aplicaciones rigurosas o de ciclos de alta carga.

Aumento de la fuerza
Soldadura reducida ya que las secciones transversse moldan como una sola pieza
Se pueden producir formas complejas
Proceso repetiy preciso
Las almohadde montaje o los ganchos se pueden moldear en el componente
Excelente maquinabilidad
Acabado y aspecto mejor
Ahorro de costes

Otros

Barra chapada en cromo duro duro con opciones de: 7-4 SS, acero nitro, NiCr o endurecido por induc,

tubo DOM afinado de precisión
Anillo de desgaste del sello de pist.
pistón de hierro dúctil y glándula. Acero C1045, hierro dúctil, acero inoxidable es opcional.

Cilindros hidráulicos soldados personalizados OEM

Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros que necesita.

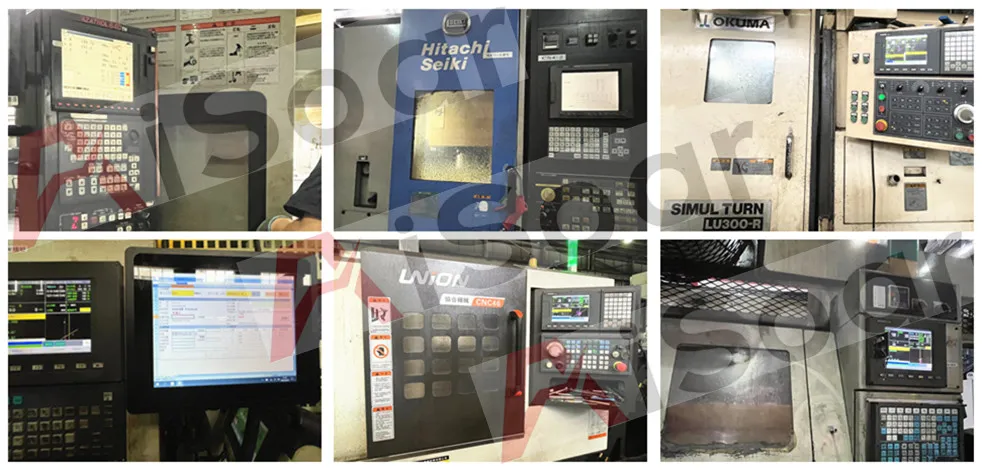

Proceso de fabricación

un cilindro hidráulico telescópico personalizado es su mejor opción

1. Somos una empresa familiar con un equipo completo de ingeniería, producción, control de calidad, ventas y servicio al cliente. Nuestra fábrica ocupa una superficie de 13.000 metros cuadrados con talleres modernos y estandarizados, y cuenta con más de 200 equipos de última generación.

2. Tenemos más de 20 años de experiencia diseñando y fabricando cilindros hidráulicos personalizados. Nuestro desarrollo ha requerido mucho tiempo y esfuerzo en organizar módulos estandarizados y el flujo del proceso. Ahora que disponemos de elementos estándar modulares, utilizamos un sistema PLM para gestionar los dibujos y un sistema MES para la documentación, la trazabilidad y la transparencia de los datos.

3. Se admite la producción de tiradas cortas para cilindros personalizados, incluso de 1 unidad. Para cilindros hidráulicos personalizados, se prefieren los pedidos de gran volumen; los pedidos por lotes de tamaño medio son totalmente compatibles, y los pedidos pequeños son aceptables para clientes a largo plazo. Mediante la estandarización y optimización de las especificaciones de los componentes, podemos integrar recursos y aplicarlos a los diferentes pedidos de los clientes. De este modo, incluso cuando un pedido individual no es a gran escala, los costes de los componentes pueden ser significativamente más bajos.

4. Cuidamos nuestros cilindros como si fueran nuestros hijos. Todas nuestras piezas las fabricamos nosotros mismos, por lo que la calidad de nuestros cilindros hidráulicos es excelente. Antes del montaje, limpiamos todas las piezas con una máquina de limpieza de alta presión y las sometemos a vacío antes de la prueba. Cada cilindro pasa por un procedimiento de prueba antes del ensamblaje final para garantizar que no haya fugas internas ni externas en los sellos. Aplicamos una capa de imprimación antes de la pintura principal para asegurar un acabado perfecto.

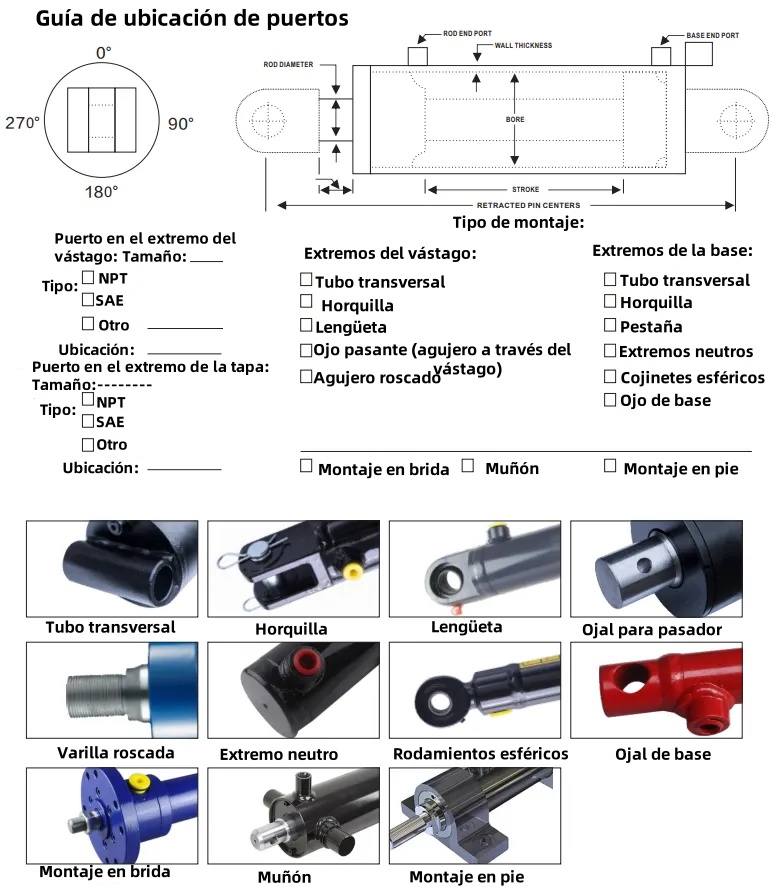

Guía personalizada

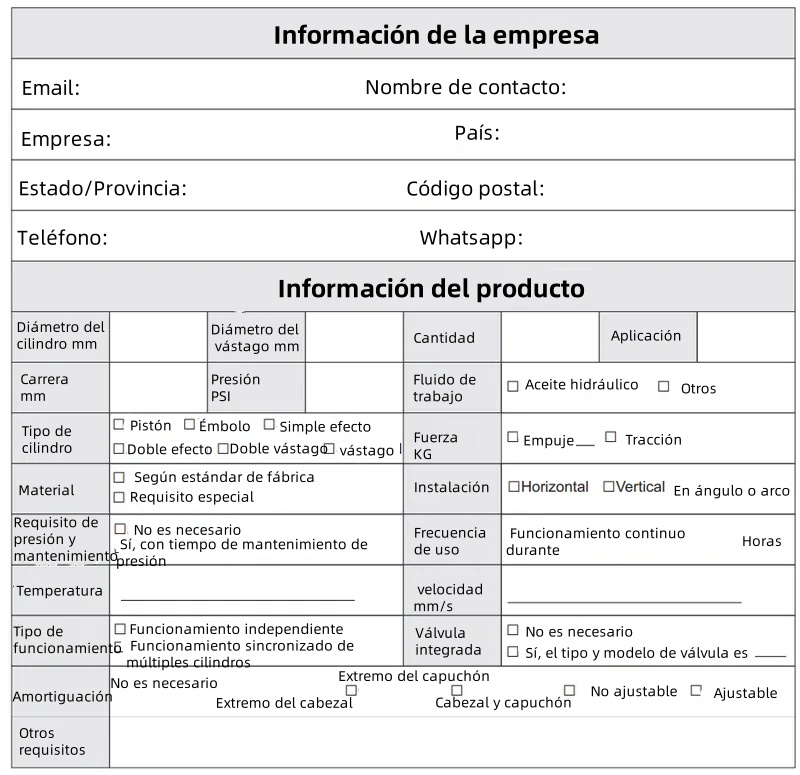

Guía de cilindros hidráulicos soldados personalizados

En primer lugar, debe determinar los parámetros técnicos: diámetro del cilindro, diámetro del vástago, carrera, presión de trabajo y la fuerza requerida (carga de columna). Sería muy útil que nos indicara la aplicación de los cilindros, completara este formulario y nos lo devolviera por correo electrónico a [email protected]. Si lo prefiere, puede proporcionar información de contacto en esta página y adjuntar el esquema del cilindro.

En segundo lugar, debe seleccionar los tipos de montaje adecuados para los extremos del vástago y los extremos de la base que puedan satisfacer los requisitos de su aplicación. Considere los requisitos de espacio y cómo se aplicará la carga.

Otra información necesaria: tipo y tamaño de los puertos, acabado de pintura y tipo de embalaje.
