¿Experimenta una pérdida de potencia hidráulica? Esto provoca un funcionamiento irregular, pérdida de productividad y posibles riesgos de seguridad. Identificar fugas internas es crucial para restablecer el rendimiento y evitar daños mayores en los componentes.
Para comprobar si un cilindro hidráulico tiene fugas internas, observe si hay deriva o desplazamiento lento al sostener una carga, realice una prueba de bypass simple con un caudalímetro o lleve a cabo una prueba de aislamiento tapando los puertos del cilindro y monitorizando la caída de presión.
Descubra métodos precisos para diagnosticar fugas internas en cilindros y evitar fallos costosos.
Manifestación de Fugas Internas en Cilindros Hidráulicos
Fugas Internas en Cilindros Hidráulicos: Comprendiendo la Amenaza Silenciosa
Las fugas internas en un cilindro hidráulico, aunque no sean visibles, son un problema grave que degrada silenciosamente el rendimiento del sistema. A diferencia de las fugas externas de aceite, estas ocurren cuando el fluido hidráulico atraviesa internamente los sellos del cilindro, principalmente a través del pistón.
Los indicadores clave de fugas internas incluyen:
- Deriva/Desplazamiento del Cilindro: La señal más común, donde el actuador se mueve lentamente de su posición intencionada incluso cuando la válvula de control está centrada o cerrada (por ejemplo, un brazo elevado que desciende gradualmente).
- Reducción del Rendimiento: Se manifiesta como una disminución de la capacidad de elevación, velocidades de extensión o retracción más lentas de lo normal bajo carga, o la incapacidad de mantener una posición estable frente a fuerzas externas.
Este problema silencioso ocurre porque el fluido presurizado escapa a través de sellos desgastados en lugar de generar trabajo. La detección temprana de estos síntomas es crucial para realizar reparaciones oportunas en el cilindro hidráulico.
Causas de las Fugas Internas en Cilindros Hidráulicos
Varios factores contribuyen a que un cilindro hidráulico presente fugas internas. Comprender estas causas es esencial para prevenir problemas y garantizar la longevidad del equipo.
Principales Causantes: Sellos Desgastados o Dañados
La razón más habitual de las fugas internas suelen ser los sellos del pistón del cilindro hidráulico desgastados o dañados. Estos sellos, incluso siendo de alta calidad, se degradan con el tiempo debido a:
- La fricción constante durante el funcionamiento.
- La exposición a contaminantes en el fluido hidráulico.
- Las altas temperaturas de operación.
- Problemas de incompatibilidad química entre el material del sello y el fluido hidráulico.
- El desgaste normal tras millones de ciclos operativos.
Problemas en el Cilindro y el Vástago del Pistón
Los daños en los componentes internos del cilindro también pueden crear vías de bypass para el fluido:
- Rayaduras, mellas o deformaciones en el cilindro (superficie interior).
- Daños en la superficie del vástago del pistón.
- Un vástago doblado o desalineado, que provoca un desgaste irregular y prematuro de los sellos.
Factores Sistémicos
Problemas más amplios en el sistema hidráulico también pueden causar fugas internas:
- Picos de presión elevada: Los aumentos repentinos y excesivos de presión pueden dañar los sellos.
- Cavitación: La formación y colapso de burbujas de vapor en el fluido erosiona los sellos y las superficies internas.
- Fluido Hidráulico Inadecuado:
1. Uso de un fluido no compatible con los sellos.
2. Fluido con contaminación particulada excesiva, que actúa como abrasivo y daña superficies internas y sellos, provocando inevitablemente fugas en el cilindro.
Condiciones para Pruebas de Fugas Internas
Antes de intentar diagnosticar fugas internas en un cilindro hidráulico, es primordial garantizar las condiciones adecuadas para obtener resultados precisos y fiables. Preparar el sistema correctamente evitará lecturas erróneas y agilizará la solución de problemas.
| Condiciones Esenciales para la Detección de Fugas Internas | |
| Temperatura Normal de Operación: | 1.El sistema hidráulico debe estar a su temperatura normal de funcionamiento. |
| 2. El aceite frío es más viscoso y se comporta de manera diferente, lo que puede ocultar fugas internas menores. | |
| Presión Estable del Sistema: | 1. La presión del sistema debe ser estable y estar dentro del rango de trabajo nominal del cilindro. |
| 2. Las fluctuaciones de presión pueden dar lecturas erróneas y dificultar un diagnóstico preciso. | |
| Aplicación de Carga Representativa: | 1. La carga aplicada al cilindro durante la prueba debe ser representativa de sus condiciones reales de trabajo. |
| 2. Preferiblemente, aplique una parte significativa de su carga máxima nominal, ya que las fugas internas suelen hacerse más evidentes bajo alta presión. | |
| Corregir Fugas Externas Primero: | 1. Asegúrese de reparar todas las fugas externas antes de comenzar la prueba. |
| 2. La pérdida externa de fluido puede confundir el diagnóstico y dificultar la identificación de problemas internos. | |
| Posición de la Válvula de Control: | 1. La válvula de control debe estar en posición neutra o cerrada. |
| 2. Esto evita que factores externos afecten la capacidad de sujeción del cilindro durante la prueba de fugas internas. | |

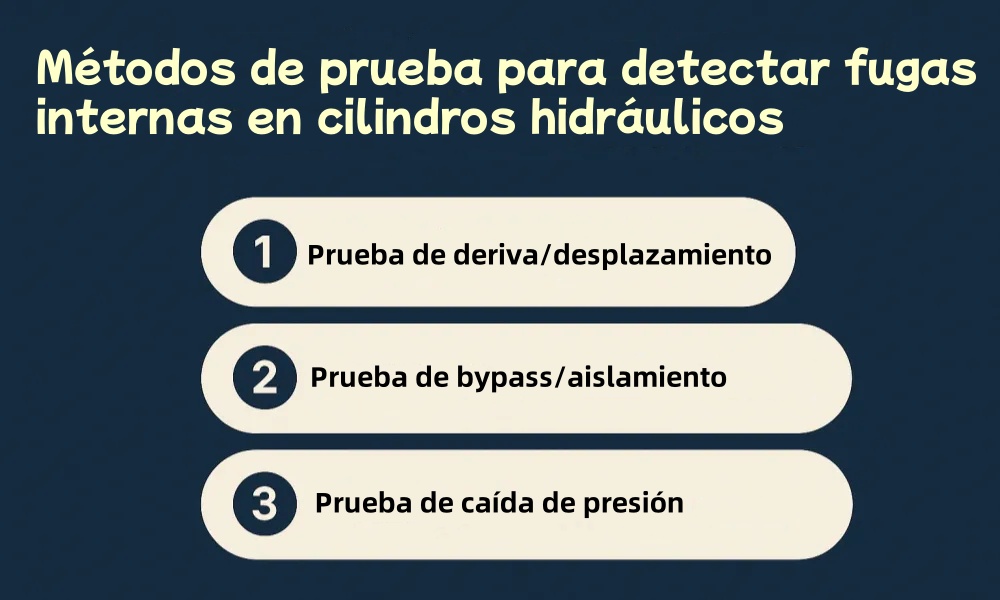

Métodos de Prueba de Fugas Internas en Cilindros Hidráulicos
Diagnosticar con precisión las fugas internas en cilindros hidráulicos requiere métodos de prueba específicos.
1. Prueba de Deriva/Desplazamiento
Es la prueba preliminar más sencilla.
- Aplique una carga al cilindro y coloque la válvula de control en posición neutra (si es aplicable, asegurándose de que no haya flujo externo).
- Marque la posición del vástago del cilindro en relación con el cuerpo.
- Monitorice el movimiento del vástago durante un período determinado (ej. 5-15 minutos).
- Cualquier movimiento significativo indica fuga interna. La velocidad de deriva se correlaciona directamente con la gravedad de la fuga. Aunque es simple, no proporciona datos cuantitativos.
2. Prueba de Bypass/Aislamiento
Este método ofrece datos precisos sobre la fuga en el cilindro.
Materiales necesarios:
- Un caudalímetro (tipo turbulento o de desplazamiento positivo, compatible con fluido hidráulico).
- Dos mangueras hidráulicas con conexiones adecuadas.
- Tapones o bridas de cierre.
Procedimiento:
| 1. Retraiga completamente el cilindro. |
| 2. Desconecte la manguera del extremo del vástago del puerto del cilindro. Tape la línea de la válvula para evitar pérdidas de aceite, pero deje abierto el puerto del extremo del vástago. |
| 3. Conecte una manguera al puerto del extremo del vástago y la otra a la línea de retorno del depósito hidráulico (o a un recipiente para medir el volumen fugado). |
| 4. Aplique presión completa al extremo opuesto (el extremo opuesto al vástago en un cilindro hidráulico) del cilindro usando la bomba del sistema. |
| 5. Observe el caudalímetro o mida el volumen de aceite fugado por el extremo del vástago en un tiempo determinado. Cualquier flujo indica fuga interna a través del sello del pistón. |
| 6.Repite el proceso con el cilindro completamente extendido, probando el extremo de la tapa. Desconecta la manguera del extremo de la tapa, tapa la línea y conecta una manguera desde el puerto del cilindro en el extremo de la tapa a la línea de retorno. Aplica presión al extremo del vástago. |
Interpretación:
Un caudal superior a la tolerancia especificada por el fabricante para los sellos del cilindro (a menudo cero o mínimo en cilindros nuevos) confirma la fuga interna. Este método es definitivo para determinar si un cilindro hidráulico tiene fugas internas y evaluar su gravedad antes de proceder a su reparación.
3. Prueba de Caída de Presión
Materiales necesarios:
– Dos manómetros.
– Conexiones adecuadas.
– Válvulas de bola.
Procedimiento:
1. Extienda el cilindro hasta aproximadamente la mitad de su carrera.
2. Instale manómetros en los puertos de ambos extremos (cap end y rod end).
3. Cierre las válvulas de bola para aislar el cilindro, bloqueando el fluido en ambos lados.
4. Monitorice las lecturas de presión en ambos manómetros durante un tiempo determinado.
Interpretación:
Si hay fuga interna, la presión en el lado de alta presión descenderá gradualmente, mientras que la del lado de baja presión aumentará a medida que el fluido atraviesa el sello del pistón. Una caída significativa de presión en poco tiempo indica una fuga grave.
Resumen
Aplicar métodos científicos y estandarizados para detectar fugas internas en cilindros hidráulicos permite evaluar rápidamente la integridad de los sellos internos e identificar fallos potenciales. Ya sea mediante pruebas de retención de presión, medición de caudal u observación de desplazamiento/tiempo, seguir procedimientos correctos y condiciones de prueba adecuadas es clave para obtener resultados fiables.
Dominar estas técnicas no solo prolonga la vida útil de los equipos hidráulicos, sino que también reduce costes de mantenimiento y mejora la productividad. Se recomienda combinar múltiples métodos y analizar los resultados de manera integral para garantizar el funcionamiento eficiente y estable de los sistemas hidráulicos.
