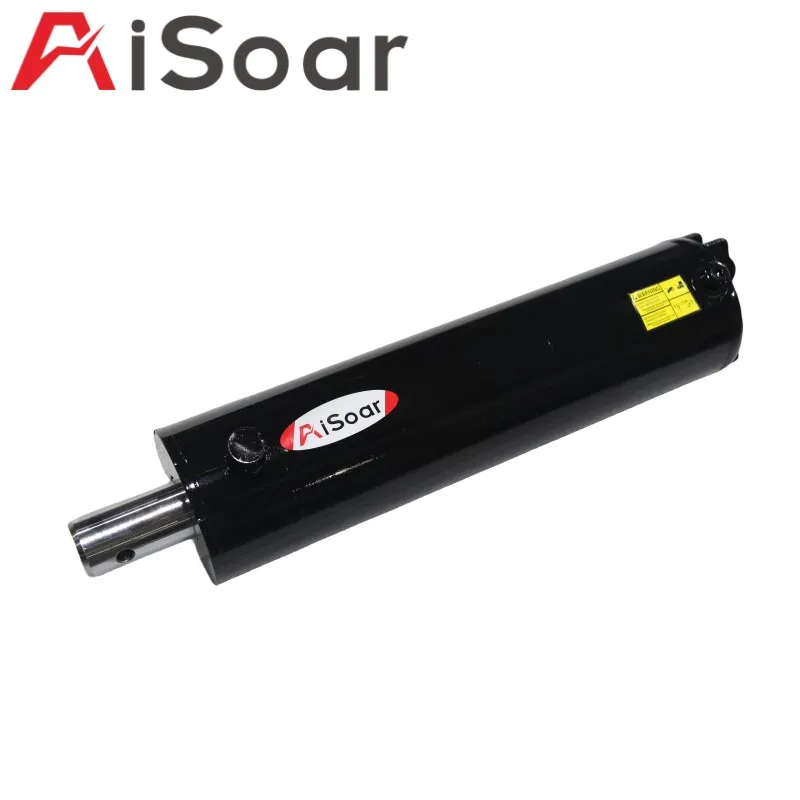

CILINDRO HIDRÁULICO WCR CON ORIFICIO DE SOPORTE

AiSoar Hydraulics proporciona cilindros soldados de la serie WCR, con extremos de base dotados de orificios de soporte, y extremos de vástago con perforaciones. Estos cilindros tienen una amplia aplicación en equipos de construcción, remolques, industria metalúrgica, maquinaria de residuos y reciclaje, entre otros ámbitos. Su menor distancia cerrada los hace ideales para aplicaciones en equipos compactos.

Modelo:	WCR
PSI:	2500, 3000
Aplicación:	Soldado, doble efecto
Muestra:	Disponible
Personalizado:	Disponible

WCR

Cilindros soldados WCS con bola giratoria

Un dibujo detallado

Sistema de código de modelo

Cilindro hidráulico WCR

El sistema de códigos de modelo de cilindros hidráulicos WCR es un sistema completo de códigos utilizados para identificar y especificar los distintos componentes y especificaciones de los cilindros hidráulicos.

Cilindro hidráulico WCR Cilindro hidráulico con orificio de soporte Descripción general:

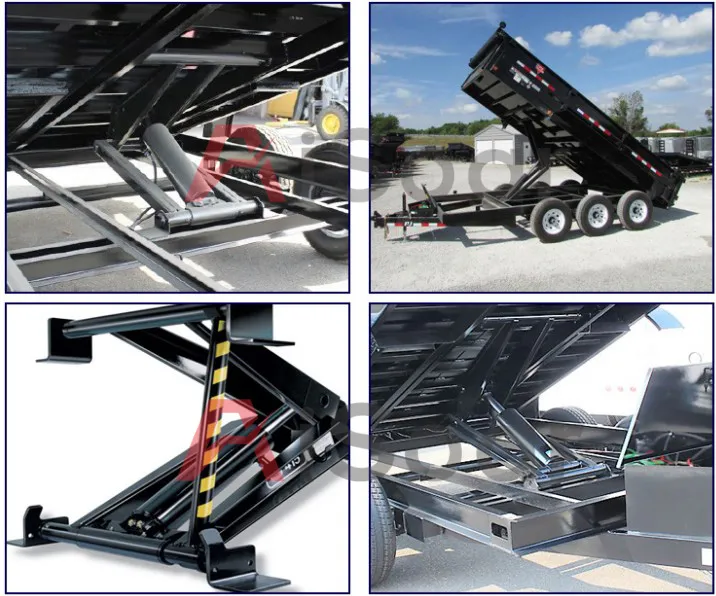

El cilindro hidráulico AiSoar WCR con orificio de soporte es especial para elevadores de tijera y remolques basculantes, por lo que algunos clientes llaman a este tipo de cilindro hidráulico «cilindro hidráulico para elevadores y remolques basculantes». El cilindro es una parte del mecanismo de elevación de tijera del polipasto, que consiste en brazos cruzados que se extienden y se retraen en forma de tijera. El cilindro hidráulico actúa como la fuerza motriz que extiende o colapsa los brazos de tijera, elevando o bajando así la plataforma.

Cilindro hidráulico WCR Cilindro de ariete con orificio de soporte Características:

El cilindro hidráulico de ariete AiSoar WCR con orificio de soporte proporciona una elevación y descenso estables, tiene una altura cerrada baja y ofrece una gran capacidad de elevación. Su diseño compacto los hace ideales para interiores y espacios reducidos. Además, AiSoar ofrece opciones de personalización para los cilindros hidráulicos de remolque volquete y polipasto, adaptándolos a capacidades de carga específicas, tamaños y longitudes de carrera para satisfacer las diferentes necesidades de aplicación.

Cilindro hidráulico WCR Cilindro de ariete con orificio de soporte Aplicación:

El cilindro hidráulico AiSoar WCR es un componente versátil ideal para diversas aplicaciones industriales. Su diseño robusto, con un orificio de soporte estratégicamente situado, garantiza una instalación fácil y segura, esencial para un funcionamiento fiable en maquinaria pesada, elevadores de tijera y sistemas de elevación. Este cilindro está específicamente diseñado para proporcionar capacidades de elevación potentes y precisas. El cilindro hidráulico WCR Ram ejemplifica el compromiso de AiSoar de ofrecer soluciones hidráulicas personalizables de alta calidad para satisfacer las variadas necesidades de nuestra clientela global.

Dibujo del cilindro hidráulico WCR

Podemos comprobar los principales tamaños en el siguiente dibujo

CARRERA	A	B	C	D	E	F	H	G	M	R
16	8	0.25	SAE6	2	1.15	1.9	0.5	2.5	6.35	0.6
21.5	8	0.25	SAE6	2	1.15	1.9	1	2.5	6.35	0.6

Tabla de datos

Aquí podemos ver importantes datos dimensionales de los cilindros WCR

Taladro	Dimensiones
Taladro	carrera	A	B	C	D	E	F	G	H	M	R	Peso LBS	Peso KG
5	15.75	8	0.25	SAE6	2	1.15	1.91	2.5	0.5	1.25	0.63	66.1	29.98
5	21	8	0.25	SAE6	2	1.15	1.91	2.5	1	1.25	0.63	86.8	39.37
6	15.75	8	0.25	SAE6	2	1.15	1.91	2.5	1	1.25	0.63	88	39.92
6	21	8	0.25	SAE6	2	1.15	1.91	2.5	1	1.25	0.63	101.2	45.9

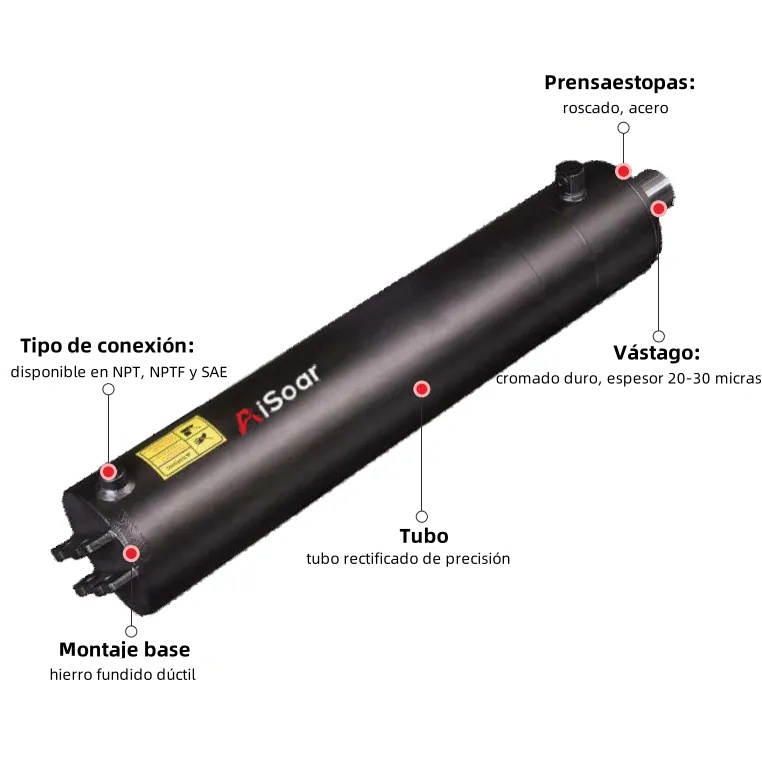

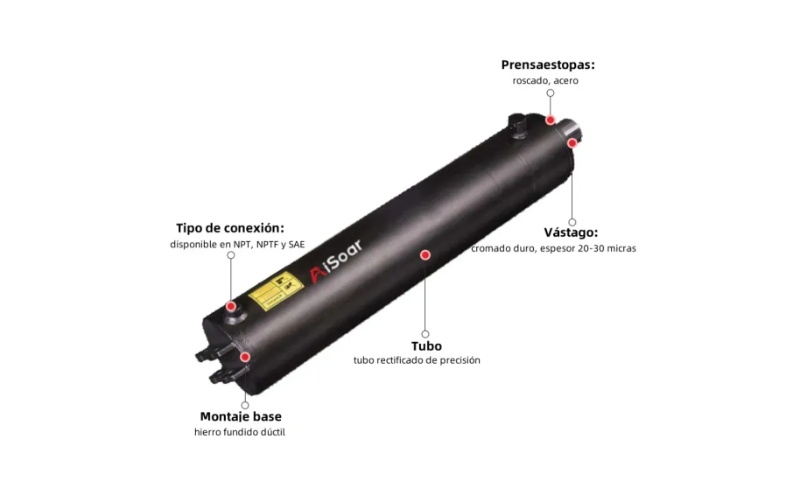

Material

Siempre utilizamos material de buena calidad para nuestros cilindros WCR

VÁSTAGO:Cromado duro.
TUBO:Acero bruñido de precisión para prolongar la vida útil de la junta.
VÁSTAGO:Roscado, acero.
PISTÓN: Hierro dúctil.
MONTAJES: Acero 1045 fundido con dos orificios de montaje.
PUERTOS:NPT, NPTF y SAE disponibles.
SELLOS:Hallite.
PINTURA: Negro, colores personalizados disponibles.

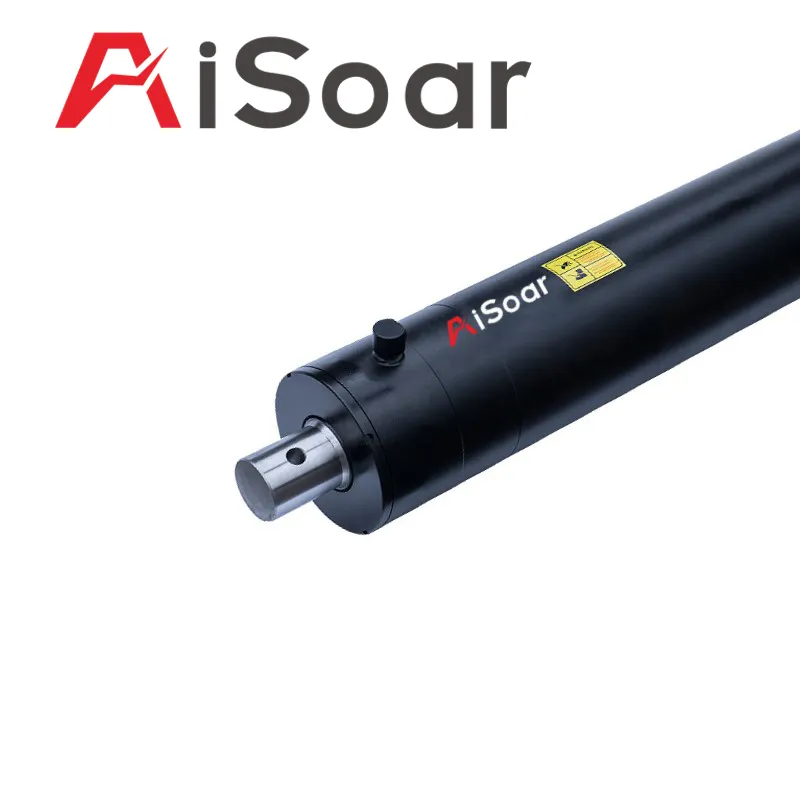

EXTREMOS DE VARILLA:Ojal de varilla taladrado.

Procesos de producción

Cómo producimos los cilindros hidráulicos WCR

Mecanizado

Mecanizado por centros compuestos de torneado y fresado de Mazac y Dawei, la tolerancia y precisión de cada pieza será buena y estable.

Limpieza

Todas las partes del cilindro se limpian con un limpiador ultrasónico.

Soldadura

Soldado por máquinas de soldadura automática y brazo mecánico, resulta nuestra buena calidad de soldadura.

Montaje

1.El prensaestopas, que sujeta las juntas de presión y soporta el vástago durante su movimiento.
2.Las juntas, que se instalan en el prensaestopas para impedir las fugas y la contaminación externa.
3.El prensaestopas se monta en el vástago.
4.El pistón se coloca en el extremo del vástago.
5.Se utiliza una tuerca de bloqueo para mantener el pistón en su sitio.
6.Las juntas de pistón se montan en el pistón para crear un sello contra la pared del cilindro tanto en aplicaciones de simple efecto como de doble efecto.
7.Se colocan la tapa y el orificio para soldar en el cilindro.
8.El vástago completamente montado se inserta en el cilindro.
9.Una vez finalizado el montaje, el cilindro hidráulico está listo para su uso.

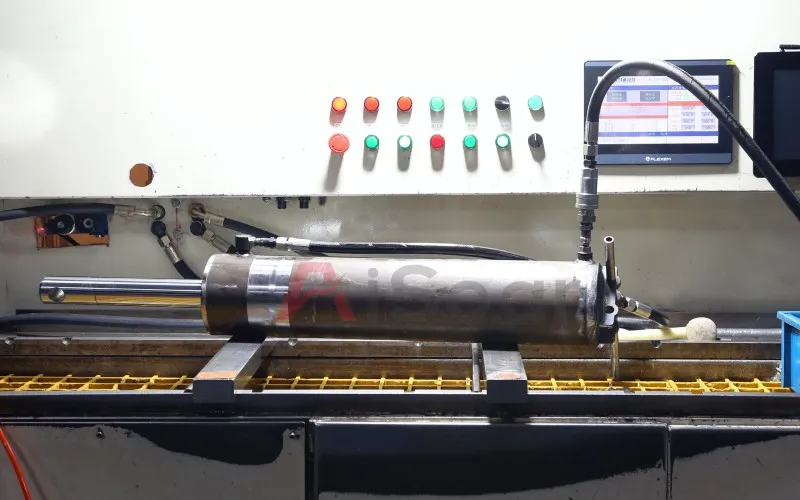

Pruebas

1.La máquina de prueba salada prueba la varilla cromada y para ver la capacidad para el rendimiento anti-corrosión.

2.Making las 72 o 96 horas para la prueba, podemos hacerla más larga según el requisito especial de los clientes.

Inspección

En el control de calidad se utilizan varios equipos de inspección de precisión, por lo que tenemos una capacidad de detección y trazabilidad del 100%.

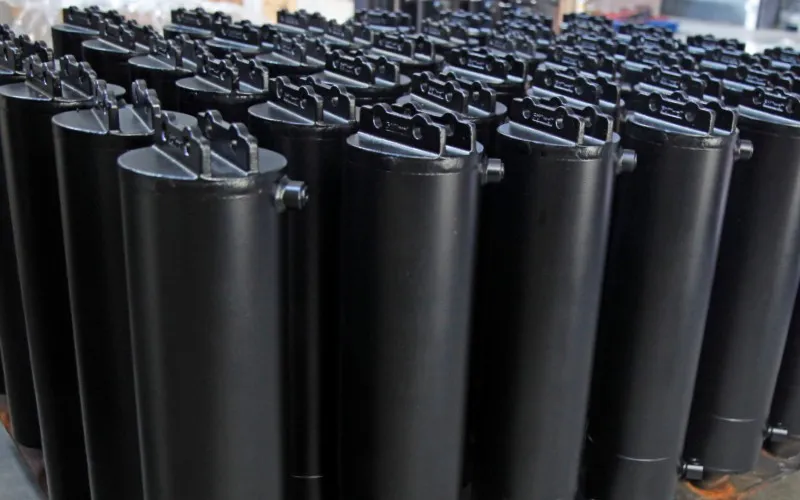

Pintura

1. Pintar la capa de fondo, normalmente tarda un día en secarse.

2. 2. Pintura de acabado.

Tenemos nuestro propio color de pintura estándar, y el espesor de la pintura es de 40 micras.

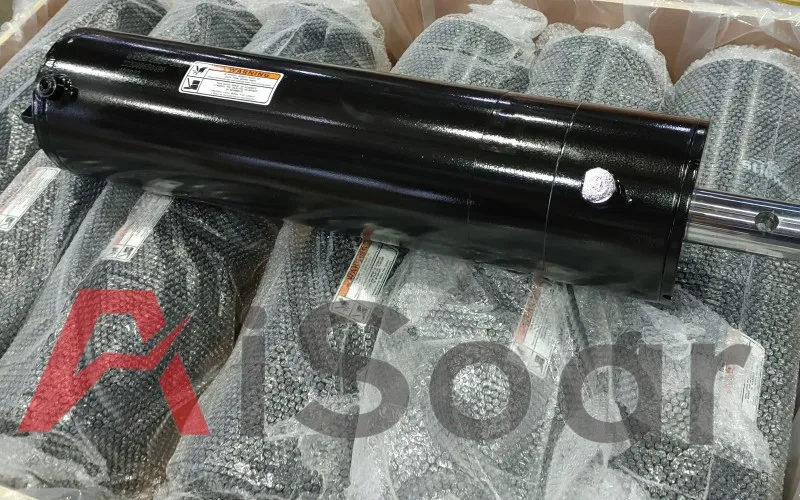

Paquete

Bolsa de burbujas + caja de madera (por defecto), caja de cartón es opcional

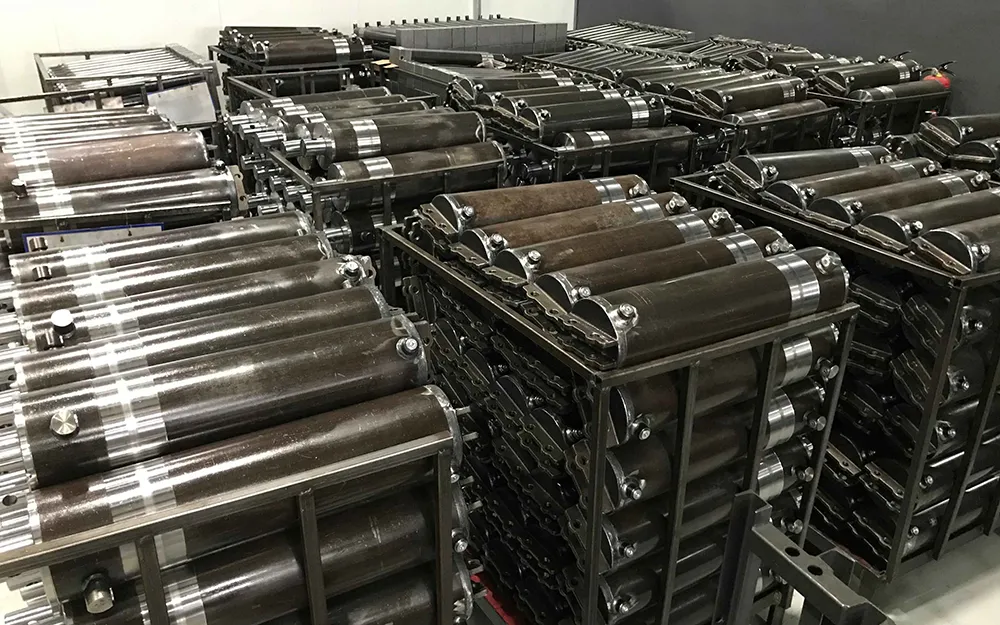

Nuestra fábrica

Servicio personalizado OEM disponible

¿Qué tipo de cilindros necesita?

Hay muchos tipos diferentes de estos cilindros para diferentes industrias, pero no importa qué tipo de cilindro hidráulico necesite, incluso un cilindro de prensa personalizado, AiSoar puede satisfacer sus necesidades.

Cilindro de pistón hidráulico WCR con orificio de soporte Descripción

El cilindro hidráulico de pistón WCR es un tipo de cilindro hidráulico soldado que utiliza presión hidráulica para crear movimiento lineal y fuerza para elevadores de tijera y remolques volquete. Este tipo de cilindros hidráulicos tienen la ventaja de cilindro hidráulico soldado, y mejora la resistencia y durabilidad, por lo que son muy adecuados para uso pesado.

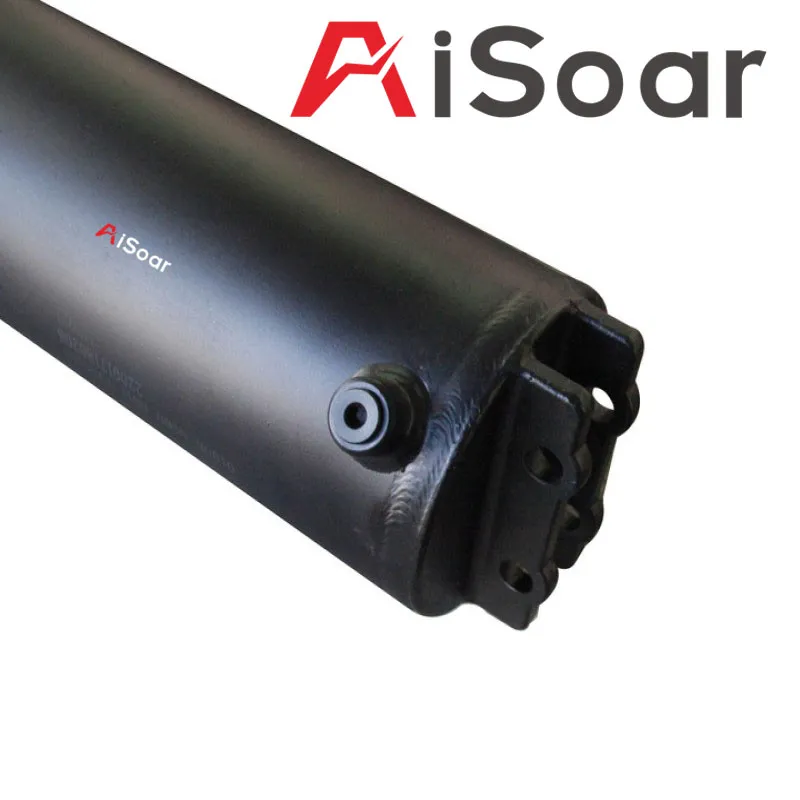

La inclusión de un orificio de soporte es un elemento clave del diseño. Esta característica permite un montaje fácil y seguro del cilindro en diversas máquinas o estructuras. El orificio del soporte garantiza que el cilindro pueda fijarse firmemente, proporcionando estabilidad y alineación durante el funcionamiento.

Los cilindros hidráulicos de elevación de tijera de AiSoar Hydraulics aportan claras ventajas a las aplicaciones de elevación. Su ingeniería de precisión garantiza una elevación estable y controlada, vital para la seguridad y la eficiencia. Estos cilindros están diseñados para manejar cargas pesadas con facilidad, proporcionando una potencia de elevación fiable de forma compacta. Los materiales de alta calidad utilizados en su construcción garantizan su durabilidad y resistencia al desgaste, asegurando su longevidad incluso en condiciones de uso riguroso. Además, el funcionamiento sin problemas de los cilindros hidráulicos de elevación de tijera y sus bajos requisitos de mantenimiento los hacen rentables con el paso del tiempo.

WCR Cilindro de Ariete Hidráulico con Agujero de Soporte Personalizado

Longitudes de carrera y tamaños de orificio personalizables: La longitud de la carrera y el tamaño del orificio pueden variar en función de los requisitos específicos de la plataforma elevadora de tijera.
Presiones nominales: Diseñado para funcionar en rangos de presión específicos adecuados para aplicaciones de elevación.
Orificio del soporte: El orificio del soporte se puede adaptar para ajustarse a requisitos de montaje específicos, garantizando un ajuste perfecto para diversas máquinas y equipos.
Tipos de juntas: El tipo de juntas utilizado puede seleccionarse en función de las condiciones de funcionamiento para garantizar la máxima eficacia y evitar fugas.
Tratamiento de la superficie del vástago: Pueden aplicarse al vástago opciones como el cromado u otros revestimientos para aumentar la resistencia a la corrosión y prolongar la vida útil.
Conexiones y racores personalizados: Las conexiones hidráulicas se pueden personalizar para que sean compatibles con los sistemas hidráulicos existentes.

Este duradero cilindro está diseñado con un extremo de base de hierro fundido dúctil, vástago, prensaestopas y pistón de acero para resistir el desgaste. AiSoar hidráulica implementa un rígido control de calidad en las materias primas también. Tenemos proveedores realmente estables con relaciones de cooperación a largo plazo. Inspeccionamos cada lote de mercancías entrantes y revisamos el rendimiento de calidad de nuestros proveedores cada año.

Preguntas frecuentes

Intentaremos responder a cada una de sus preguntas

A: Seguro. somos la fabricación y el suppler del cilindro hidráulico, tenemos la alibility para diseñar y para hacer el cilindro hydrualic modificado para requisitos particulares.

R: Sí, por supuesto. AiSoar Hydraulics es un fabricante y proveedor de cilindros hidráulicos, unidades de potencia hidráulica y sistemas hidráulicos.

R: Sí, tenemos un año de garantía para nuestros productos, si cualquier problema con el producto, nuestros ingenieros están disponibles para la instrucción remota.
