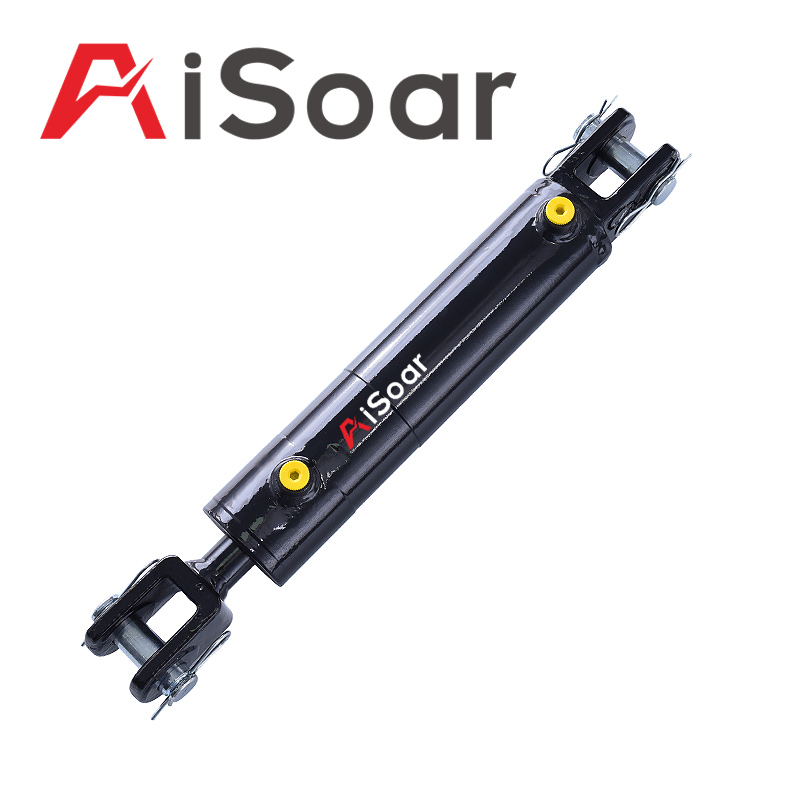

Cilindro soldado WCC con soportes CLEVIS

Aisoar Hydraulics suministra cilindros hidráulicos soldados en una variedad de tamaños, de alta resistencia, de doble acción, ampliamente utilizados en equipos agrícolas, remolques, fabricación de metal y equipos de residuos/reciclaje. Ambos extremos son los mismos, clevis de acero soldados, por lo que los cilindros en serie WCC se ajustan a la aplicación con la carga que se mueve a través de un arco durante la extensión y retracción. Doble efecto significa que este cilindro puede encender y apagar.

Modelo:	2500, 3000
PSI:	Soldado, Doble Actuación
Aplicación:	3~7 semanas
Plazo de entrega:	Disponible
Muestra:	Disponible
Personalizado:	WCC

WCC

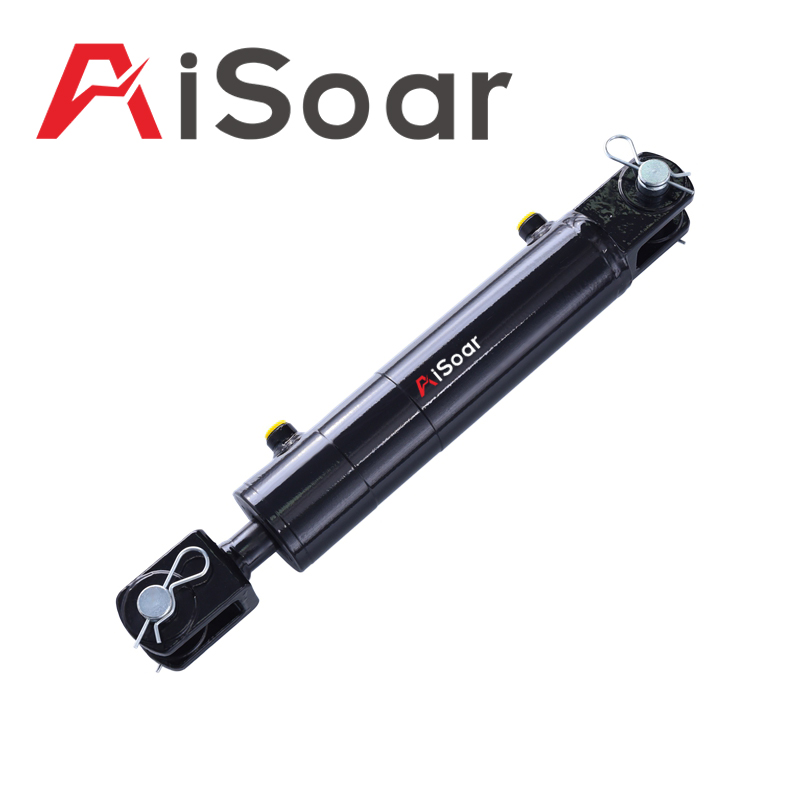

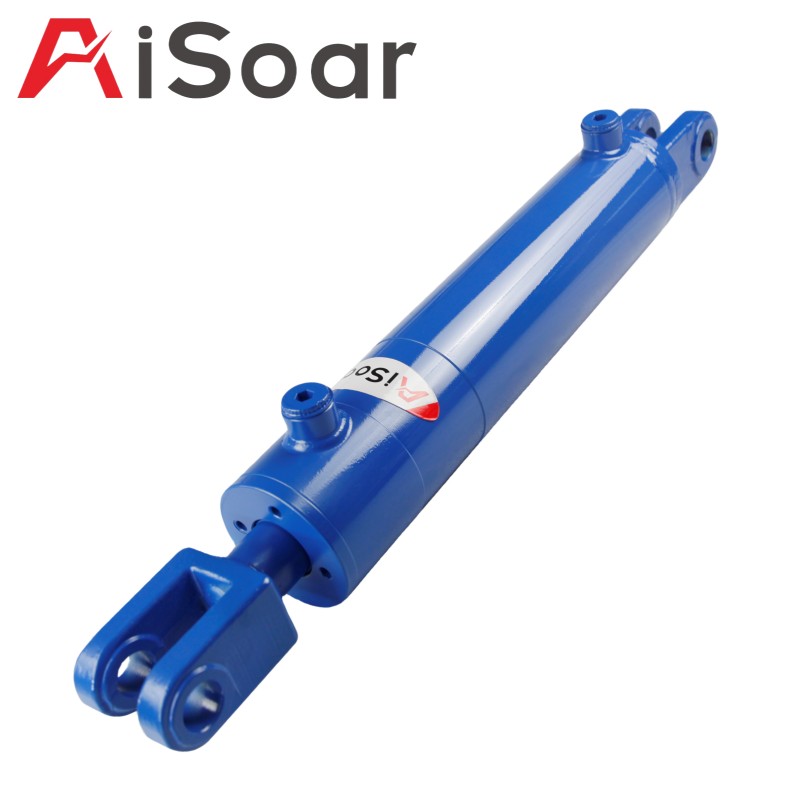

Cilindro soldado WCC con soportes CLEVIS

El dibujo detallado

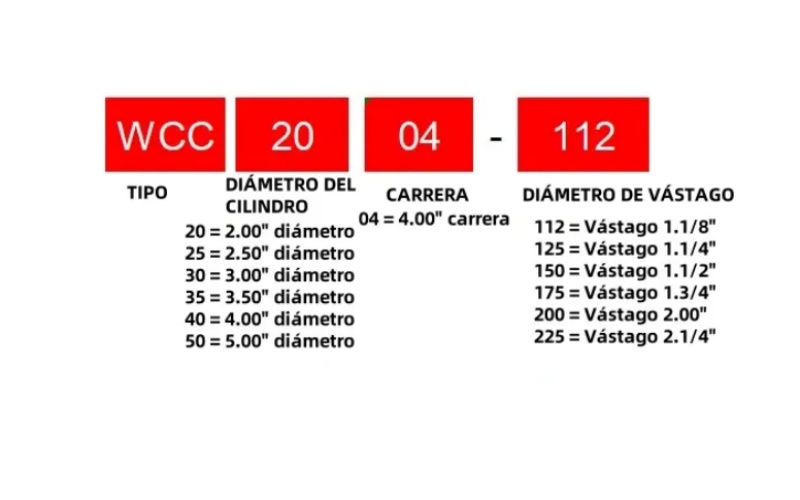

Sistema de código modelo

Cilindro hidráulico del WCC

Sistema de código de modelo de cilindro soldado con montaje de horquilla. El WCC es un sistema completo de códigos utilizados para identificar y especificar los diversos componentes y especificaciones de los cilindros hidráulicos.

Visión general:

AiSoar Hydraulics ofrece la serie WCC de cilindros hidráulicos soldados con montaje en clevis, disponibles en una variedad de tamaños de diámetro y carrera. Como tipo estándar, los cilindros tienen tamaños de hasta 4 pulgadas y carreras de hasta 48 pulgadas, con calificaciones de presión de hasta 3000 PSI. Para los cilindros hidráulicos de clevis soldados, están disponibles opciones no estándar, tales como carrera personalizada, válvula integrada, y tubo de acero inoxidable o varilla.

Características de los cilindros hidráulicos de levis soldados:

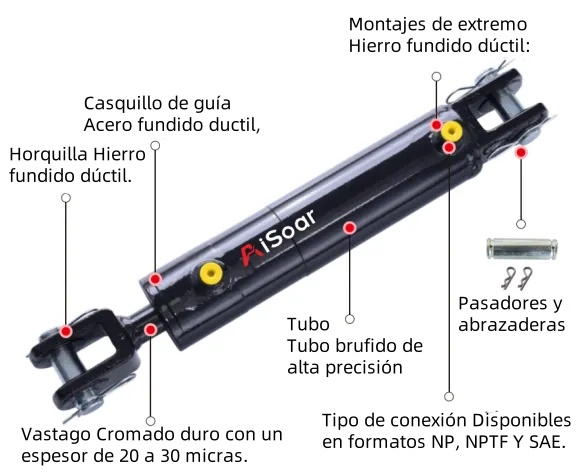

Los extremos de la base y los extremos de las varillas de la serie de cilindros hidráulicos soldados WCC son clevis de acero fundido soldados con pernos y clips. Los cilindros soldados se pueden utilizar para la mayoría de las aplicaciones. Debido a que están soldados, el diseño puede ser más sofisticado o personalizado, por lo que la reparación suele ser más difícil. Con su diseño compacto y más personalizado, un cilindro soldado es, en la mayoría de los casos, una solución perfecta.

Aplicación:

Los cilindros hidráulicos de clevis soldados AiSoar son ampliamente utilizados en las industrias de maquinaria agrícola, remolques y cargador. Para el equipo agrícola, los remolques y cargadoras generalmente incluyen el sistema de movimiento de elevación; La carga debe moverse a través de un arco durante la extensión y retracción; La carga está girada y rígidamente guiada; Las aplicaciones requieren cilindros hidráulicos con montaje de clevis.

Dibujo del cilindro hidráulico WCC

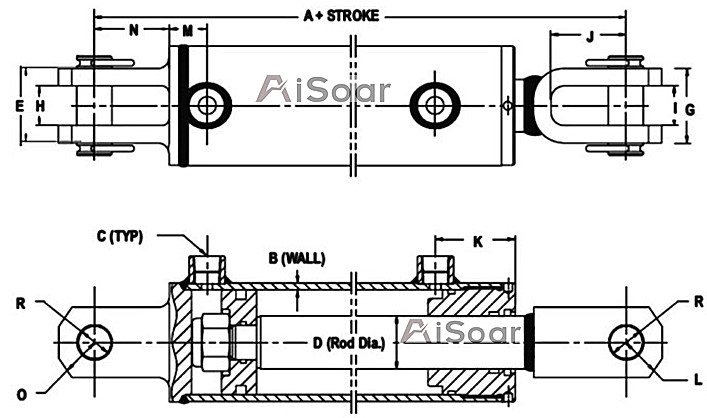

Podemos comprobar las principales dimensiones en el dibujo abajo

Datos dimensionales en pulgadas (milímetros)
Orificio	A	B	C	D	E	G	H	I	J	K	L	M	N	O	R
2.000 (50.8)	10.25 (260.35)	0.25 (6.35)	3/8NPT	1.25 (31.75)	2.48 (63)	2.48 (63)	1.125 (28.57)	1.125 (28.57)	2.125 (53.9)	2.008 (51)	1.26 (32)	1.535 (39)	2.125 (53.9)	1.26 (32)	1.012 (25.7)
2.500 (63.5)	10.25 (260.35)	0.25 (6.35)	3/8NPT	1.5 (38.1)	2.48 (63)	2.48 (63)	1.125 (28.57)	1.125 (28.57)	2.125 (53.9)	2.008 (51)	1.26 (32)	1.535 (39)	2.125 (53.9)	1.26 (32)	1.012 (25.7)
3.000 (76.2)	10.25 (260.35)	0.25 (6.35)	1/2NPT	1.5 (38.1)	2.48 (63)	2.48 (63)	1.125 (28.57)	1.125 (28.57)	2.125 (53.9)	2.008 (51)	1.26 (32)	1.535 (39)	2.125 (53.9)	1.26 (32)	1.012 (25.7)
3.500 (88.9)	10.25 (260.35)	0.25 (6.35)	1/2NPT	1.75 (44.45)	2.48 (63)	2.48 (63)	1.125 (28.57)	1.125 (28.57)	2.244 (57)	2.008 (51)	1.377 (35)	1.535 (39)	2.047 (52)	1.378 (35)	1.012 (25.7)
4.000 (101.6)	10.25 (260.35)	0.25 (6.35)	1/2NPT	2 (50.8)	2.48 (63)	2.48 (63)	1.125 (28.57)	1.125 (28.57)	2.244 (57)	2.283 (58)	1.377 (35)	1.102 (28)	2.047 (52)	1.378 (35)	1.012 (25.7)

Tabla de datos

Aquí podemos ver los datos dimensionales importantes para los cilindros WCC

artículo	Pulgada en diámetro	Pulgada	Fabricación	Longitud del tiempo	Máxima Longitud	Retracción	puerto	Peso tlbs	Peso kg
WCC2004-125	2	4	1.1/4	14.25	18.25	1	3/8NPT	12.79	5.8
WCC2006-125	2	6	1.1/4	16.25	22.25	1	3/8NPT	14.55	6.6
WCC2008-125	2	8	1.1/4	18.25	26.25	1	3/8NPT	16.32	7.4
WCC2010-125	2	10	1.1/4	20.25	30.25	1	3/8NPT	17.86	8.1
WCC2012-125	2	12	1.1/4	22.25	34.25	1	3/8NPT	19.4	8.8
WCC2014-125	2	14	1.1/4	24.25	38.25	1	3/8NPT	21.17	9.6
WCC2016-125	2	16	1.1/4	26.25	42.25	1	3/8NPT	22.93	10.4
WCC2018-125	2	18	1.1/4	28.25	46.25	1	3/8NPT	24.48	11.1
WCC2020-125	2	20	1.1/4	30.25	50.25	1	3/8NPT	26.24	11.9
WCC2024-125	2	24	1.1/4	34.25	58.25	1	3/8NPT	29.55	13.4
WCC2028-125	2	28	1.1/4	38.25	66.25	1	3/8NPT	32.85	14.9
WCC2030-125	2	30	1.1/4	40.25	70.25	1	3/8NPT	34.62	15.7
WCC2032-125	2	32	1.1/4	42.25	74.25	1	3/8NPT	36.16	16.4
WCC2034-125	2	34	1.1/4	44.25	78.25	1	3/8NPT	37.93	17.2
WCC2036-125	2	36	1.1/4	46.25	82.25	1	3/8NPT	36.69	16.6
WCC2504-150	2.5	4	1.1/2	14.25	18.25	1	1/2NPT	16.98	7.7
WCC2506-150	2.5	6	1.112	16.25	22.25	1	1/2NPT	19.18	8.7
WCC2508-150	2.5	8	1.1/2	18.25	28.25	1	1/2NPT	21.39	9.7
WCC2510-150	2.5	10	1.1/2	20.25	30.25	1	1/2NPT	23.37	10.6
WCC2512-150	2.5	12	1.1/2	22.25	34.25	1	1/2NPT	25.58	11.6
WCC3008-150	3	8	1.1/2	18.25	28.25	1	1/2NPT	26.9	12.2
WCC3010-150	3	10	1.1/2	20.25	30.25	1	1/2NPT	29.11	13.2
WCC3012-150	3	12	1.1/2	22.25	34.25	1	1/2NPT	31.53	14.3
WCC3014-150	3	14	1.1/2	24.25	38.25	1	1/2NPT	33.96	15.4
WCC3016-150	3	16	1.1/2	26.25	42.25	1	1/2NPT	36.6	16.6
WCC3018-150	3	18	1.1/2	28.25	46.25	1	1/2NPT	39.03	17.7
WCC3020-150	3	20	1.1/2	30.25	50.25	1	1/2NPT	41.45	18.8
WCC3024-150	3	24	1.1/2	34.25	58.25	1	1/2NPT	46.31	21
WCC3028-150	3	28	1.1/2	38.25	66.25	1	1/2NPT	51.16	23.2
WCC3030-150	3	30	1.1/2	40.25	70.25	1	1/2NPT	53.58	24.3
WCC3032-150	3	32	1.1/2	42.25	74.25	1	1/2NPT	56.23	25.5
WCC3034-150	3	34	1.1/2	44.25	78.25	1	1/2NPT	58.65	26.6
WCC3036-150	3	36	1.1/2	46.25	82.25	1	1/2NPT	61.08	27.7
WCC3504-175	3.5	4	1.3/4	14.25	18.25	1	1/2NPT	26.24	11.9
WCC3506-175	3.5	6	1.3/4	16.25	22.25	1	1/2NPT	29.33	13.3
WCC3508-175	3.5	8	1.3/4	18.25	28.25	1	1/2NPT	32.41	14.7
WCC3510-175	3.5	10	1.3/4	20.25	30.25	1	1/2NPT	35.5	16.1
WCC3512-175	3.5	12	1.3/4	22.25	34.25	1	1/2NPT	38.59	17.5
WCC3514-175	3.5	14	1.3/4	24.25	38.25	1	1/2NPT	41.67	18.9
WCC3516-175	3.5	16	1.3/4	26.25	42.25	1	1/2NPT	44.76	20.3
WCC3518-175	3.5	18	1.3/4	28.25	46.25	1	1/2NPT	48.07	21.8
WCC3520-175	3.5	20	1.3/4	30.25	50.25	1	1/2NPT	51.16	23.2
WCC3524-175	3.5	24	1.3/4	34.25	58.25	1	1/2NPT	57.33	26
WCC3528-175	3.5	28	1.3/4	38.25	66.25	1	1/2NPT	63.5	28.8
WCC3530-175	3.5	30	1.3/4	40.25	70.25	1	1/2NPT	66.59	30.2
WCC3532-175	3.5	32	1.3/4	42.25	74.25	1	1/2NPT	69.9	31.7
WCC3534-175	3.5	34	1.3/4	44.25	78.25	1	1/2NPT	72.99	33.1
WCC3536-175	3.5	36	1.3/4	46.25	82.25	1	1/2NPT	76.07	34.5
WCC4004-200	4	4	2	14.25	18.25	1	1/2NPT	30.65	13.9
WCC4006-200	4	6	2	16.25	22.25	1	1/2NPT	34.4	15.6
WCC4008-200	4	8	2	18.25	28.25	1	1/2NPT	39.25	17.8
WCC4010-200	4	10	2	20.25	30.25	1	1/2NPT	42.12	19.1
WCC4012-200	4	12	2	22.25	34.25	1	1/2NPT	46.08	20.9
WCC4014-200	4	14	2	24.25	38.25	1	1/2NPT	50.05	22.7
WCC4016-200	4	16	2	26.25	42.25	1	1/2NPT	53.8	24.4
WCC4018-200	4	18	2	28.25	46.25	1	1/2NPT	57.77	26.2
WCC4020-200	4	20	2	30.25	50.25	1	1/2NPT	61.52	27.9
WCC4024-200	4	24	2	34.25	58.25	1	1/2NPT	69.46	31.5
WCC4028-200	4	28	2	38.25	66.25	1	1/2NPT	77.18	35
WCC4030-200	4	30	2	40.25	70.25	1	1/2NPT	81.14	36.8
WCC4032-200	4	32	2	42.25	74.25	1	1/2NPT	84.89	38.5
WCC4034-200	4	34	2	44.25	78.25	1	1/2NPT	88.86	40.3
WCC4036-200	4	36	2	46.25	82.25	1	1/2NPT	92.61	42
WCC5006-250	5	6	2.1/2	18.25	24.25	1	1/2NPT	68.36	31
WCC5008-250	5	8	2.1/2	20.25	28.25	1	1/2NPT	72.77	33
WCC5010-250	5	10	2.1/2	22.25	32.25	1	1/2NPT	77.18	35
WCC5012-250	5	12	2.1/2	24.25	36.25	1	1/2NPT	81.59	37

¡Obtenga hoy mismo su cilindro soldado WCC con soporte CLEVIS!

Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros de rótula que necesita.

Material

Siempre utilizamos Material de buena calidad para nuestros cilindros WCC

Varilla: cromado duro.
Tubo: acero afilde precisión para prolongar la vida útil del sello.
Glándula: de acero.
Pistón: acero.

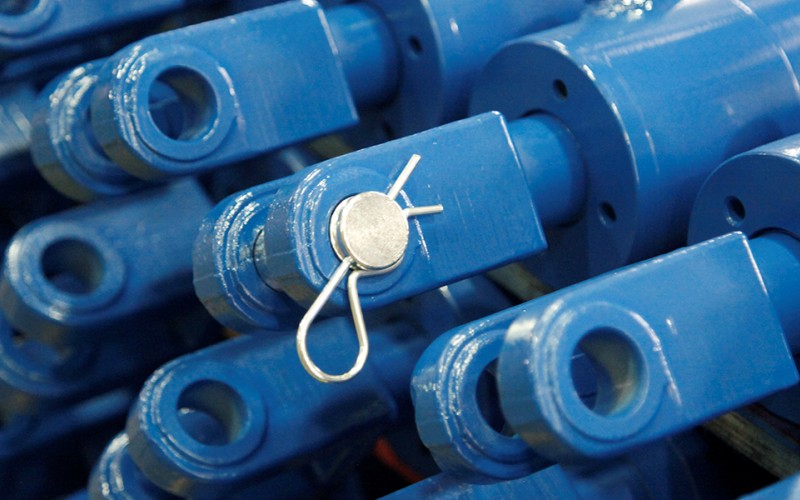

Montaje final: clevises hembra de fundición de acero con clavos y clips incluidos
PORTS:NPT,NPTF&SAE está disponible.
Sellos :Hallite.
Pintura: negro (STD), color y otros colores personalizados están disponibles.
Extremos de varilla: clevises femeninos de fundición de acero con clavos y clips incluidos.

Procesos de producción

¿Cómo producimos cilindros hidráulicos wcc

limpieza

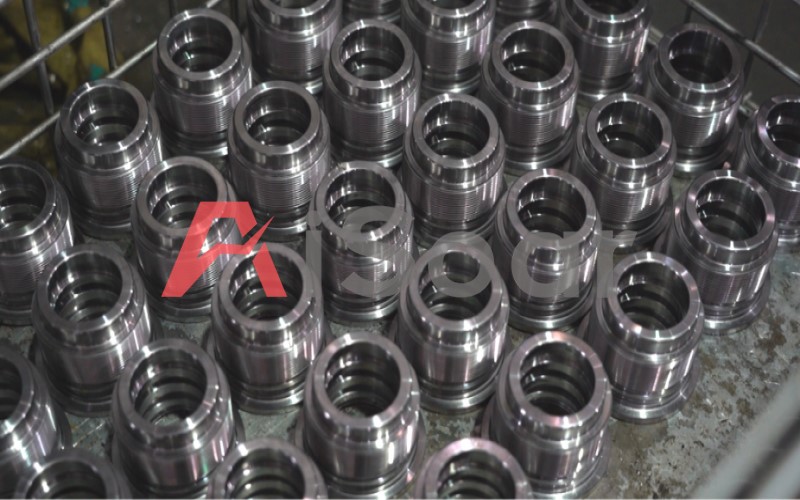

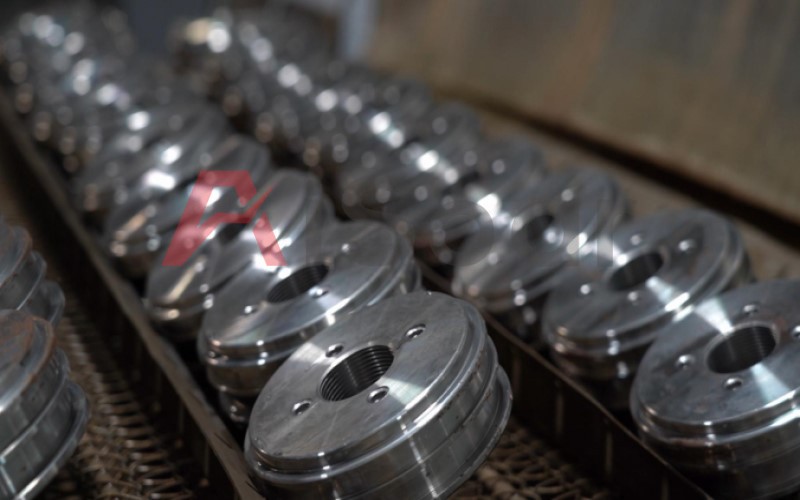

Mecanipor torney fresa centros compuestos de Mazac y Dawei, la tolerancia y la precisión de cada una de las partes será bueno y estable.

mecanimecanimecani

Mecanipor torney fresa centros compuestos de Mazac y Dawei, la tolerancia y la precisión de cada una de las partes será bueno y estable.

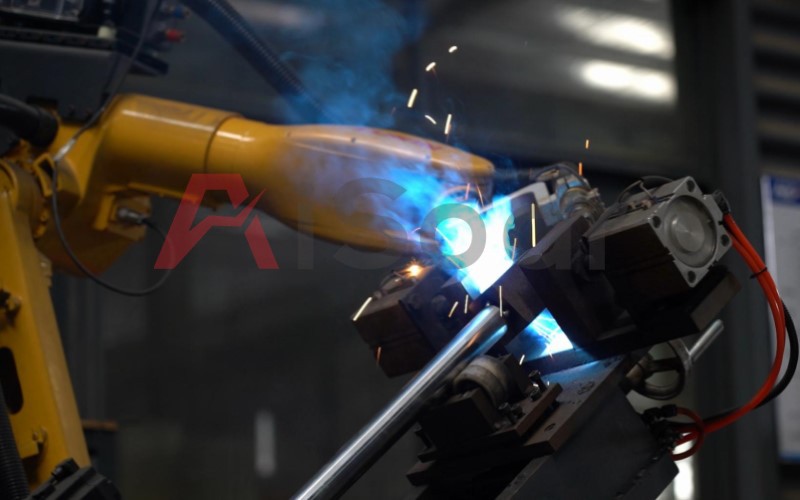

Soldadura

Soldados por máquinas automáticas de soldadura y brazo mecánico, los resultados de nuestra buena calidad de soldadura.

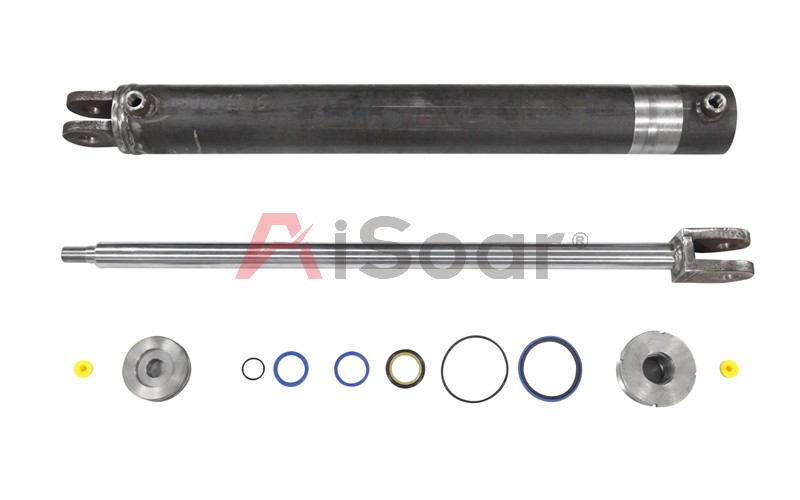

Montaje

1. La glándula, que mantiene la presión sella y sostiene la varilla mientras se mueve.
2. Los sellos, que están instalados en la glándula para detener fugas y contaminación externa.
3. La glándula se ajusta a la vara.
4. El pistón se coloca en el extremo de la varilla.
5. Una tuerca de bloqueo se utiliza para mantener el pistón en su lugar.
6. Los sellos de pistse instalen en el pistón para crear un sello contra la pared del cilindro tanto en aplicaciones de efecto simple como de efecto doble.
7. Coloque la tapa de cierre y el puerto de soldadura en el cilindro.
8. A continuación se introduce en el cilindro la varilla completamente montada.
9. Con el conjunto completo, el cilindro hidráulico ya está listo para su uso.

Inspección de inspección

Diversos equipos de inspección de precisión se aplican en el control de calidad, por lo que tenemos 100% capacidad de detección y trazabilidad.

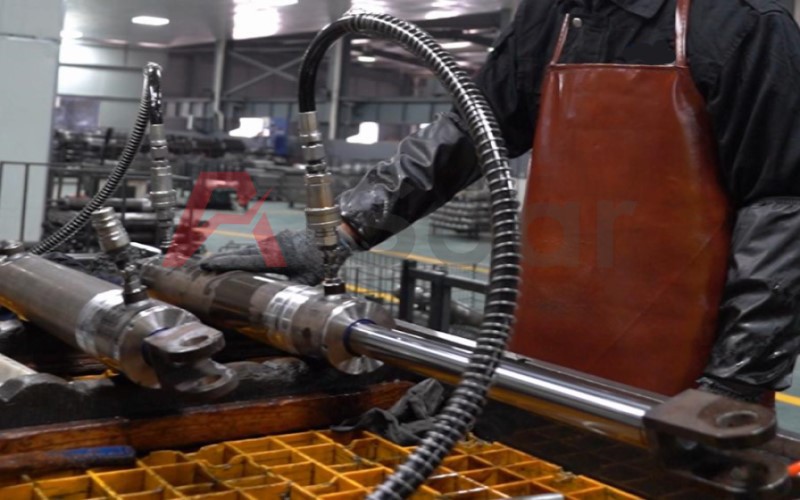

Prueba

1. La máquina de pruebas de sal prueba la barra cromada y para ver la capacidad para el rendimiento anticorrosión.

2. Haciendo las 72 o 96 horas para la prueba, podemos hacerlo más largo de acuerdo con el requisito especial de los clientes.

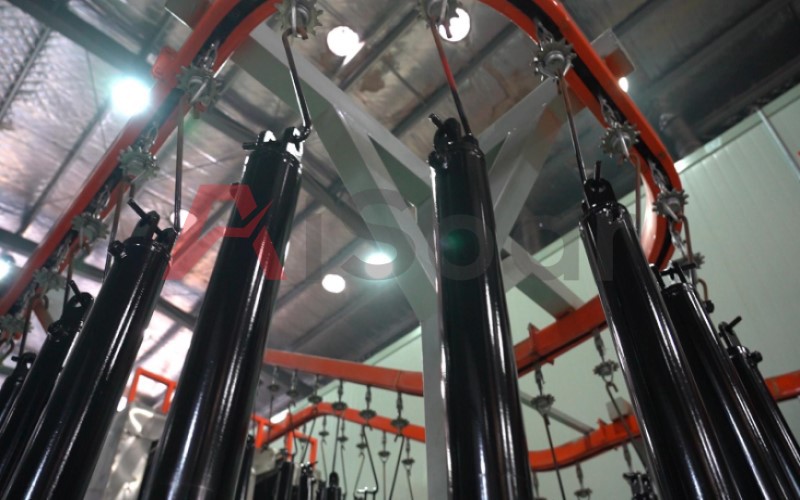

La pintura

1. Pintar la capa inferior, normalmente tarda un día en secarse.

2. Pintura de la pintura final.

Tenemos nuestro propio color de pintura estándar, y el grosor de la pintura es de 40 micras.

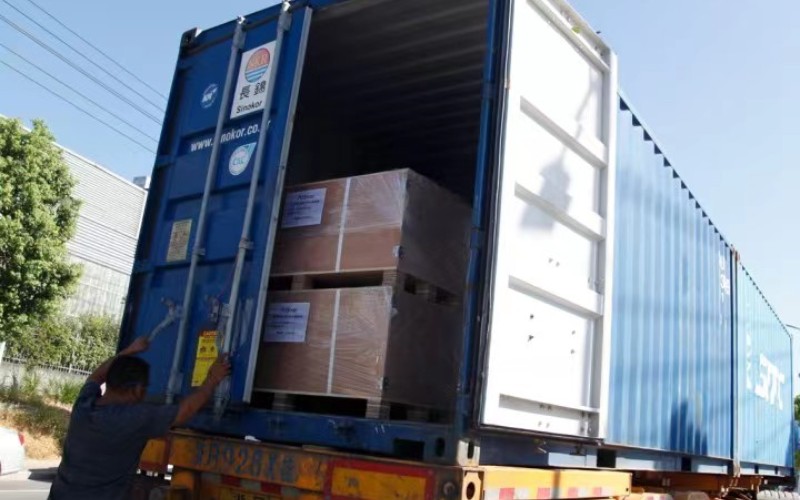

Paquete

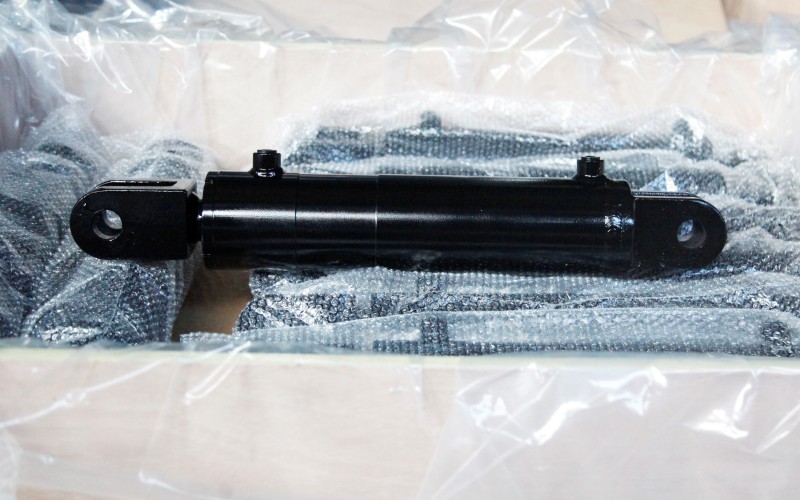

Bolsa de burbujas + caja de madera

Nuestra fábrica

Servicio personalizado OEM está disponible

¿Qué tipo de cilindros necesita?

Hay un puñado de diferentes tipos de cilindros para diferentes industrias, pero no importa qué tipo que usted necesita, incluso los cilindros hidráusoldados personalizados, AiSoar puede proporcionarlos.

ODM/OEM oders son la bienvenida para nosotros

Los estilos de puertos personalizados son totalmente compatibles con el AiSoar, y tenemos varias opciones para usted.

Los tamaños de clevis personalizados están disponibles y satisfacen completamente sus necesidades específicas para una aplicación específica

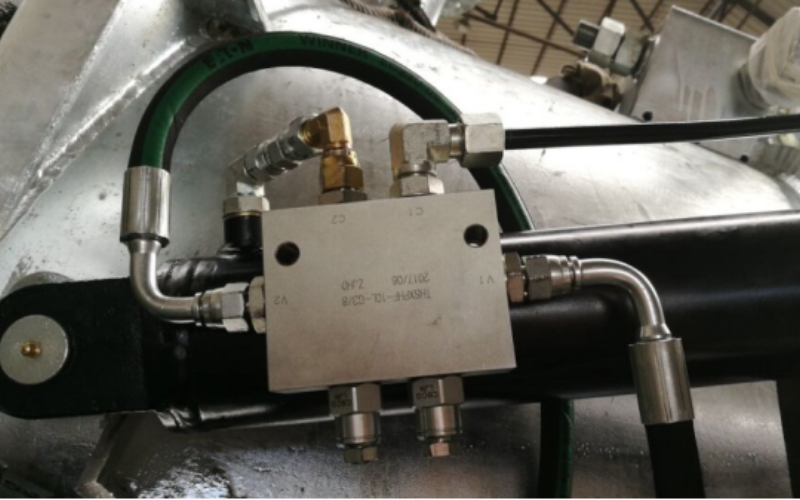

(cilindros hidráulicos soldados, integrados con válvula de compensación)

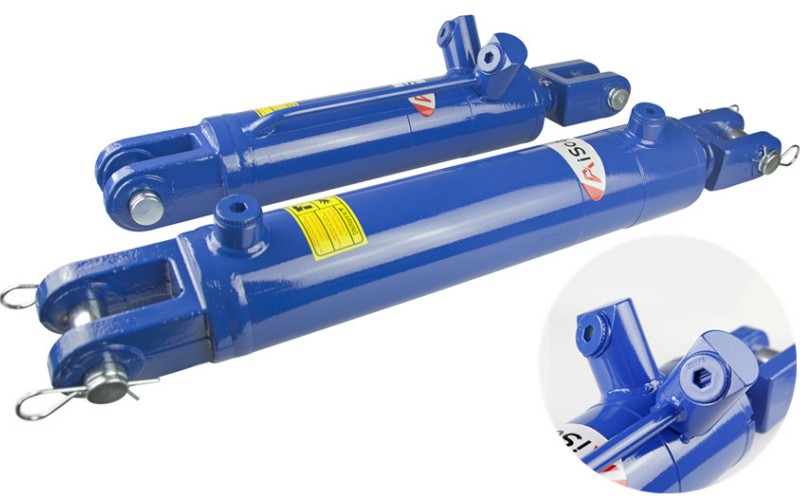

Los cilindros clevis soldados de la serie WCC son el tipo estándar de cilindros, pero las carreras personalizadas, válvulas intergraduy material especial de tubo o varson son opcionales.

Preguntas frecuentes

Vamos a tratar de responder a algunas de sus preguntas

R: medido entre los centros de agujero del pin. Nos gustaría mostrarles vídeos a través de WhatsApp o Wechat.

R: sí, longitud cerrada del pin central al pin central, también llamamos A cabo la longitud retraída o min. longitud. Longitud abierta es el retraído en los centros más el trazo, también llamamos a la longitud extendida o max. Longitud.

R: técnicamente sí, sin embargo depende del tipo de divisor de registro que tiene. Usted necesita ver el tipo de accesorio en su divisor y Consejo el tamaño de agujero y carrera.

R: es una buena pregunta. TR2008 y WCC2008, el mismo diámetro, la misma carrera, la misma longitud retraída, el mismo tamaño del pin, el mismo clevis. Usted puede ver la diferencia como las imágenes de abajo. Hay dos puertos de aceite en la tapa de serie TR, y sólo un puerto de aceite en la tapa de serie WCC. El tamaño de la forma de la serie WCC es más pequeño, ya que no necesita ser soldadas varillas de Unión.

Con AiSoar hydraulics podrá utilizar sus equipos año tras año por cuatro razones:

1. El sistema hidráulico AiSoar ofrece valor sin sacrificar la calidad. En la implementación de rígidas normas de calidad y el control de materias primas, la clave para el control de costes para nosotros es la producción estándar y a gran escala.

2. Cuidamos nuestros cilindros como nuestros niños. Antes del montaje, limpiamos todas las piezas con una máquina de limpieza de alta presión y vaciamos antes del ensayo. Cada cilindro pasaba por el procedimiento de prueba antes del empapara asegurarse de que no había fugas internas o externas del sello. Pintado con imprimprimero antes de la pintura principal para asegurarse de que los cilindros se vean perfectos.

3. La producción de tiradas cortas para cilindros personalizados, incluso a 1 PC, es totalmente compatible.

4. Hemos lanzado una galería de dibujos 3D, donde se puede acceder a los dibujos 3D de los cilindros WCC.

R: precio razonable y estable, calidad estable y consistente, y buen servicio. Desde hace más de 20 años, AiSoar hydraulics se ha ganado una gran reputación por su calidad superior y alto rendimiento. Nuestra fábrica cubre un área de 13.000 metros cuadrados con talleres modernos y equipos de vanguardia. Con más de 30.000 unidades de capacidad de producción cada mes, con el efecto de escala global, los costos de las materias primas pueden estar en su nivel más bajo, la eficiencia de la producción está en su nivel más alto, y los costos de mano de obra están mejor controlados.

Catálogo de Cilindros Hidráulicos Aisoar

AiSoar Hydraulics ofrece la serie WCT de cilindros hidráulicos soldados con montaje de ojo transversal en ambos extremos del vástago y la tapa, disponibles en una amplia variedad de diámetros y longitudes de carrera.
Como modelo estándar, estos cilindros alcanzan diámetros de hasta 4 pulgadas, longitudes de carrera de hasta 48 pulgadas y presiones de trabajo de hasta 3000 PSI.
Para la serie WCT, también están disponibles opciones no estándar, como carreras personalizadas, válvulas integradas y tubos/vástagos en acero inoxidable.
Existe además la opción de configuración de simple efecto.
