Un cilindro hidráulico Top link es una mejora práctica para tractores equipados con enganche de tres puntos. Reemplaza el tercer punto tradicional de ajuste manual por un cilindro hidráulico, lo que permite al operador ajustar el ángulo de los implementos montados en la parte trasera directamente desde el asiento del tractor.
Esto es especialmente útil cuando se trabaja con niveladoras de caja, hojas traseras, cortadoras rotativas, cultivadoras, arados y otros implementos que requieren ajustes frecuentes de ángulo.
La instalación de un tercer punto hidráulico suele ser sencilla si el tractor ya cuenta con una salida hidráulica trasera adecuada. Sin embargo, deben verificarse antes de la instalación el dimensionamiento correcto, el tendido de las mangueras y las conexiones hidráulicas.
¿Por qué instalar un tercer punto hidráulico?

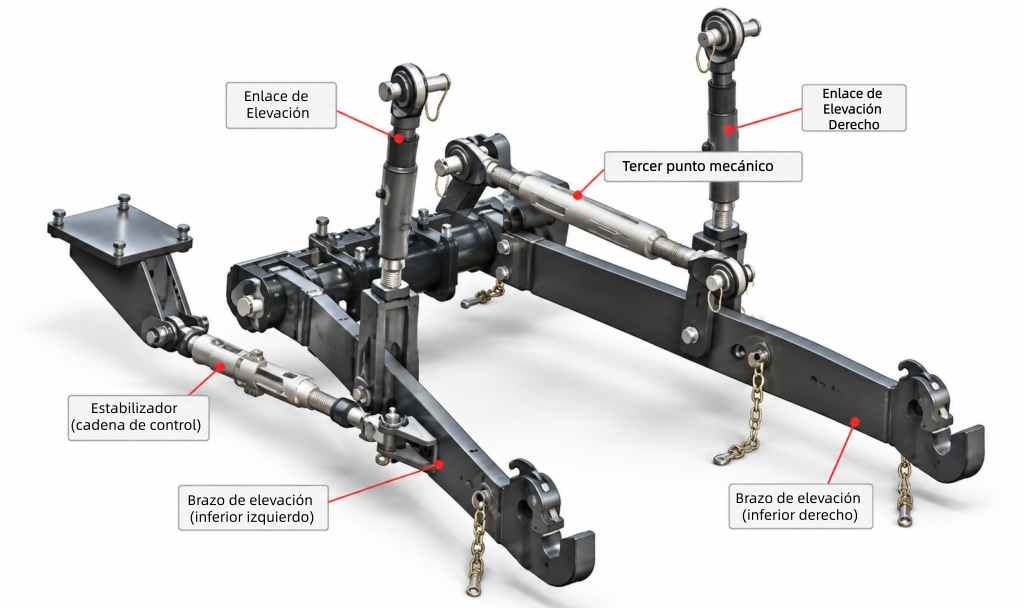

Un tercer punto mecánico debe ajustarse manualmente girando el cuerpo roscado. Esto a menudo requiere que el operador detenga el tractor, deje el asiento y realice ajustes repetidos.
Un tercer punto hidráulico hace estos ajustes mucho más rápidos. Al extender o retraer el cilindro, el operador puede cambiar el ángulo del implemento directamente mediante los controles hidráulicos del tractor.
En la instalación en un Kubota L2501 documentada por Joe Anders, una de las principales razones para instalar un tercer punto hidráulico fue facilitar el ajuste de la niveladora de caja y simplificar la conexión de implementos. También señaló que el control hidráulico facilitaba la alineación del enganche de tres puntos al acoplar implementos.
Antes de la instalación: Verifique el tamaño del Top link
Antes de retirar el tercer punto mecánico original, confirme que el cilindro hidráulico sea adecuado para el tractor.
Las dimensiones más importantes son:
- Categoría del enganche de tres puntos
- Longitud de centro a centro del pasador retraído
- Longitud de centro a centro del pasador extendido
- Diámetro del pasador del lado del tractor
- Diámetro del pasador del lado del implemento
- Ancho de montaje
- Espacio libre disponible
El tercer punto hidráulico debe proporcionar aproximadamente el mismo rango de ajuste útil que el enlace mecánico original.
Un cilindro que es demasiado largo cuando está completamente retraído puede impedir que algunos implementos alcancen el ángulo requerido, mientras que un cilindro con extensión insuficiente puede limitar el ajuste en la dirección opuesta.
Verifique el sistema hidráulico trasero del tractor
La mayoría de los terceros puntos hidráulicos utilizan un cilindro hidráulico de doble efecto, que requiere flujo hidráulico en ambas direcciones. Si el tractor ya cuenta con una válvula de control selectivo trasera de doble efecto o una salida hidráulica remota trasera, la instalación es relativamente sencilla. Si no hay una salida hidráulica remota trasera disponible, puede ser necesario un circuito hidráulico adicional.
En el caso del Kubota L2501, el autor consideró tres enfoques posibles: instalar un kit hidráulico trasero original del fabricante, conectar una nueva válvula al sistema hidráulico existente del tractor, o utilizar un kit conectado al circuito hidráulico del cargador frontal. Finalmente seleccionó la opción del circuito del cargador porque proporcionaba una forma más sencilla de agregar control hidráulico en la parte trasera. Anders Family Home Page
La solución exacta dependerá del modelo del tractor y del sistema hidráulico existente.
Paso 1: Retire el tercer punto mecánico
Estacione el tractor en terreno nivelado y baje el implemento acoplado para que no haya carga sobre el enganche de tres puntos.
Retire los pasadores o clips de retención en ambos extremos del tercer punto mecánico, luego retire el enlace del tractor.
Antes de instalar el cilindro hidráulico, compare los extremos de montaje y la longitud total con el tercer punto original.
No fuerce un cilindro en su lugar si el ancho de montaje o el diámetro del pasador no coinciden.
Paso 2: Instale el cilindro del tercer punto hidráulico
Coloque el tercer punto hidráulico entre el punto de enganche superior del tractor y el implemento.
Inserte los pasadores de montaje y asegúrelos con los clips de bloqueo adecuados.
Asegúrese de que los puertos hidráulicos, las mangueras y cualquier bloque de válvulas integrado tengan suficiente espacio libre durante todo el recorrido del enganche de tres puntos.
El cilindro debe instalarse de manera que las mangueras no rocen contra el tractor, el eje de toma de fuerza, el bastidor del implemento u otros componentes móviles.
Paso 3: Conecte las mangueras hidráulicas
Conecte las dos mangueras hidráulicas del cilindro del tercer punto al circuito hidráulico trasero de doble efecto del tractor.
Verifique que:
- Los conectores de las mangueras coinciden con los puertos del cilindro
- Los acopladores rápidos coinciden con las salidas del tractor
- La longitud de las mangueras es suficiente
- Las mangueras no son excesivamente largas
- Las mangueras están protegidas de bordes afilados y partes móviles
Esta es una de las áreas donde la instalación puede requerir ajustes. Antes del apriete final, verifique que el soporte de conexión hidráulica trasero, las mangueras y los conectores no interfieran con la caja de herramientas del tractor, los paneles de la carrocería, el área de la toma de fuerza ni el movimiento del enganche de tres puntos. La longitud exacta de las mangueras y el tipo de conector variarán según el tractor.
Paso 4: Tienda y asegure las mangueras
El tendido correcto de las mangueras es importante tanto para la seguridad como para la vida útil.
Deje suficiente holgura para que el enganche de tres puntos se mueva a través de todo su recorrido, pero evite bucles grandes que puedan engancharse en el implemento o en los neumáticos.
Cuando sea necesario, utilice fundas para mangueras, abrazaderas o protectores.
Esta es una de las áreas donde las instalaciones reales pueden requerir ajustes. En la instalación de Joe Anders, el soporte de conexión hidráulica trasero inicialmente interfería con la caja de herramientas del tractor, por lo que tuvo que cambiarse la posición de montaje.
Por esta razón, siempre debe verificarse el espacio libre antes del apriete final.
Paso 5: Pruebe la extensión y retracción
Arranque el tractor a baja velocidad del motor y accione el control hidráulico trasero lentamente.
Extienda y retraiga el tercer punto hidráulico varias veces.
Verifique:
- Movimiento suave del cilindro
- Dirección de funcionamiento correcta
- Fugas hidráulicas
- Movimiento de las mangueras
- Interferencia con el tractor o el implemento
- Rango de ajuste adecuado
Si el cilindro se mueve en la dirección opuesta a la que espera el operador, normalmente se pueden intercambiar las dos mangueras hidráulicas en la salida remota trasera.
Paso 6: Verifique el movimiento completo del enganche de tres puntos
Eleve y baje el enganche de tres puntos a través de todo su rango de trabajo.
Al mismo tiempo, pruebe el tercer punto hidráulico tanto en posición retraída como extendida.
Preste especial atención al espacio libre alrededor de:
- Eje de toma de fuerza
- Mangueras hidráulicas
- Bastidor del implemento
- Carrocería del tractor
- Neumáticos traseros
- Soporte de montaje del tercer punto
El cilindro nunca debe convertirse en el tope mecánico del sistema de enganche.
Tercer punto hidráulico con válvula de bloqueo
Algunos terceros puntos hidráulicos incluyen una válvula de retención pilotada o válvula de bloqueo.
Este tipo de válvula ayuda a mantener el cilindro en posición después del ajuste, reduciendo el movimiento no deseado causado por fugas internas en el sistema de control hidráulico del tractor.
Una válvula de bloqueo puede ser útil para aplicaciones como nivelación, labranza, siega y emparejamiento del terreno, donde es importante mantener un ángulo constante del implemento.
Problemas comunes de instalación
La mayoría de los problemas de instalación de terceros puntos hidráulicos están relacionados con el ajuste o las conexiones hidráulicas más que con el cilindro en sí.
El tercer punto es demasiado largo cuando está retraído:
El cilindro puede no permitir que el implemento se incline lo suficiente hacia adelante.
El tercer punto no se extiende lo suficiente:
La carrera del cilindro o la longitud extendida pueden ser insuficientes para la aplicación.
Las mangueras son demasiado cortas:
El enganche de tres puntos puede tirar de las mangueras al subir o bajar.
Las mangueras interfieren con la toma de fuerza o el implemento:
Redirija y asegure las mangueras antes de operar el tractor.
El cilindro no se mueve:
Verifique los acopladores rápidos, la válvula hidráulica trasera, las conexiones de las mangueras y la presión hidráulica del tractor.
El cilindro cambia lentamente de posición bajo carga:
Verifique la válvula de control del tractor y considere usar un tercer punto hidráulico con una válvula de bloqueo integrada.
Qué medir antes de pedir un tercer punto hidráulico
Para evitar problemas de instalación, proporcione la siguiente información al seleccionar un tercer punto hidráulico de reemplazo o personalizado:
| Medición | Qué verificar |
|---|---|
| Categoría del enganche | 2. Cat. 1, Cat. 2 o Cat. 3 |
| Longitud retraída | 3. Centro del pasador a centro del pasador |
| Longitud extendida | Centro del pasador a centro del pasador |
| Diámetro del pasador | Ambos extremos de montaje |
| Ancho de montaje | Extremos del tractor y del implemento |
| Conexión hidráulica | Rosca del puerto y acoplador rápido |
| Presión de operación | Sistema hidráulico del tractor |
| Aplicación | Niveladora de caja, cortadora, arado, etc. |
Photos of the original mechanical top link and tractor mounting points can also help confirm compatibility.
Terceros puntos hidráulicos personalizados para aplicaciones de tractor
AISOAR fabrica cilindros de tercer punto hidráulico para tractores agrícolas y aplicaciones de enganche de tres puntos.
Las configuraciones disponibles incluyen terceros puntos hidráulicos de Categoría 1, Categoría 2 y Categoría 3, extremos con rótula, extremos tipo gancho, carrera personalizada, longitud retraída y extendida personalizada, y válvulas de bloqueo integradas.
Para aplicaciones de reemplazo, se puede fabricar un tercer punto hidráulico según el modelo del tractor, las medidas dimensionales, los planos, las muestras o la información de referencia del fabricante original.
Preguntas frecuentes
¿Puedo instalar un tercer punto hidráulico yo mismo?
Si el tractor ya tiene una salida hidráulica remota trasera de doble efecto adecuada y se ha seleccionado el cilindro correcto, la instalación generalmente es sencilla. Si es necesario instalar una válvula hidráulica adicional o un circuito remoto trasero, el trabajo se vuelve más complejo y debe seguir las especificaciones hidráulicas del fabricante del tractor.
¿Necesito salidas hidráulicas remotas traseras para un tercer punto hidráulico?
Normalmente sí. Un tercer punto hidráulico de doble efecto requiere flujo hidráulico en ambas direcciones. Si no hay una salida remota trasera disponible, puede ser necesaria una válvula hidráulica adicional o un kit hidráulico.
¿Qué longitud deben tener las mangueras de un tercer punto hidráulico?
Las mangueras deben ser lo suficientemente largas para permitir el movimiento completo del enganche de tres puntos sin estirarse, pero lo suficientemente cortas para evitar bucles excesivos o interferencias. No existe una longitud universal de manguera porque las configuraciones de los tractores varían.
¿Debe tener un tercer punto hidráulico una válvula de retención?
No siempre, pero una válvula de retención pilotada integrada puede ayudar a mantener la posición del cilindro cuando es importante un ángulo estable del implemento.
Conclusión
La instalación de un tercer punto hidráulico puede mejorar significativamente la comodidad de operar implementos montados en la parte trasera. Los pasos más importantes son seleccionar el tamaño correcto del cilindro, confirmar la conexión hidráulica del tractor, tender las mangueras de forma segura y verificar el movimiento completo del enganche después de la instalación.
Un tercer punto hidráulico bien adaptado debe proporcionar un rango de ajuste suficiente sin interferir con el tractor, la toma de fuerza ni el implemento acoplado. Para un tercer punto hidráulico personalizado, proporcione a AISOAR el modelo del tractor, la categoría del enganche, la longitud retraída y extendida, las dimensiones de los pasadores y la conexión hidráulica para que se pueda seleccionar la configuración correcta del cilindro.
