Introducción
Los cilindros hidráulicos telescópicos son componentes clave en sistemas hidráulicos donde se requiere una gran extensión en espacios limitados. Compuestos por múltiples etapas o secciones que se deslizan entre sí, estos cilindros permiten alcanzar distancias considerables sin necesidad de un cilindro de gran longitud en reposo. Su diseño compacto y capacidad de extensión los hace especialmente útiles en maquinaria pesada, como volquetes, grúas y equipos de construcción, donde se necesita aplicar fuerzas de elevación o empuje en recorridos largos. Este artículo aborda las características, aplicaciones y ventajas de los cilindros hidráulicos telescópicos en diversos sectores industriales.
¿Qué es un Cilindro Telescópico?

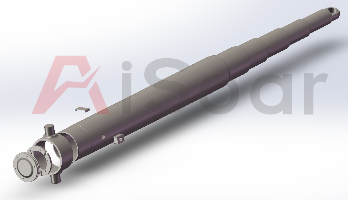

Los cilindros hidráulicos telescópicos, también conocidos como cilindros de múltiples etapas, son actuadores lineales que constan de una serie de tubos concéntricos llamados camisas. Normalmente, hay de cuatro a cinco camisas que disminuyen secuencialmente en diámetro y están encajadas una dentro de la otra. Cuando la presión alcanza el cilindro, la camisa más grande (barril principal) se extiende primero. Al llegar a su recorrido máximo, la siguiente camisa se despliega. Una vez que el cilindro alcanza la última etapa (el émbolo), se detiene. Aunque existen cilindros telescópicos tanto de simple como de doble efecto, los de simple efecto son los más comunes.
Aunque también existen cilindros neumáticos de múltiples etapas, es más frecuente el uso de cilindros hidráulicos telescópicos. Sus aplicaciones típicas incluyen vehículos que manejan cargas pesadas, como camiones volquete, grúas y camiones de basura.
Ventajas e Inconvenientes de los Cilindros Telescópicos
Características y Especificaciones de los Cilindros Hidráulicos Telescópicos
A continuación, se presentan algunas características y especificaciones de estos cilindros:
- Tipos disponibles en versiones de simple y doble efecto
- Cada etapa puede recubrirse de cromo para protección contra la corrosión y mejora del sellado
- El diámetro máximo del cilindro puede alcanzar las 15 pulgadas
- Las presiones hidráulicas comunes llegan hasta los 2.000 psi, mientras que en aplicaciones especiales pueden alcanzar los 3.000 psi
- El número de etapas suele ser hasta 5
- La longitud de carrera típica puede alcanzar las 500 pulgadas
- El tamaño mínimo de la etapa está disponible hasta ¾ de pulgada
Tipos de Cilindros Telescópicos Disponibles
No importa el tipo de cilindro telescópico hidráulico que tengas, en Cylinders, Inc. podemos ayudarte con las reparaciones necesarias. También trabajamos con cilindros hidráulicos telescópicos personalizados.

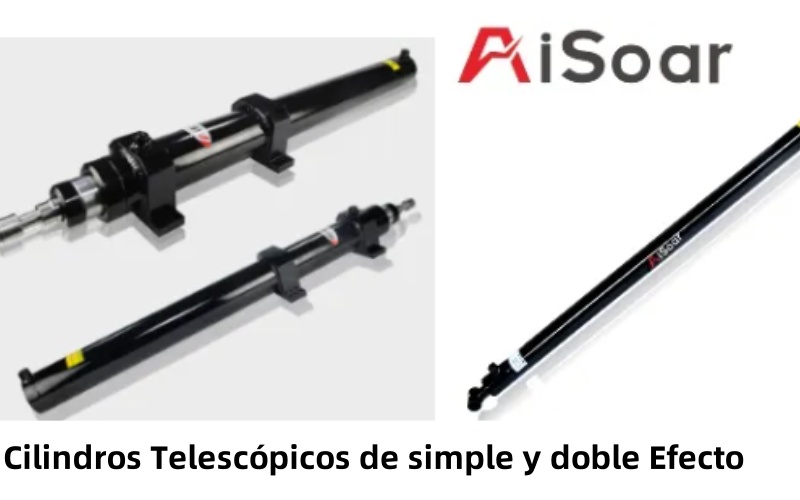

Cilindros Telescópicos de Simple Efecto
Como su nombre indica, los cilindros telescópicos de simple efecto se extienden en una dirección cuando se aplica presión hidráulica. El peso de la carga, combinado con la gravedad, hace que el cilindro se colapse, utilizando un diseño sencillo y eficiente.
Cilindros Telescópicos de Doble Efecto
También existen cilindros telescópicos de doble efecto, que se extienden y retraen en ambas direcciones al aplicar presión hidráulica. Este tipo de cilindro es conocido por su diseño complejo, pero resulta muy eficiente cuando se utiliza en aplicaciones adecuadas. También ofrecemos reparaciones para cilindros telescópicos hidráulicos de doble efecto.
Cilindros Combinados de Simple y Doble Efecto
Es posible optar por un cilindro telescópico que permita una combinación de simple y doble efecto. Por ejemplo, esto suele ser necesario en operaciones de perforación. Este diseño ofrece las ventajas de un cilindro de doble efecto, así como la rentabilidad de uno de simple efecto.
Si tiene alguna pregunta adicional sobre cilindros hidráulicos o sistemas hidráulicos, no dude en ponerse en contacto con nosotros a través del correo electrónico: [email protected] o visitarnos.
