CILINDROS SOLDADOS DE SIMPLE EFECTO – DOBLE EFECTO

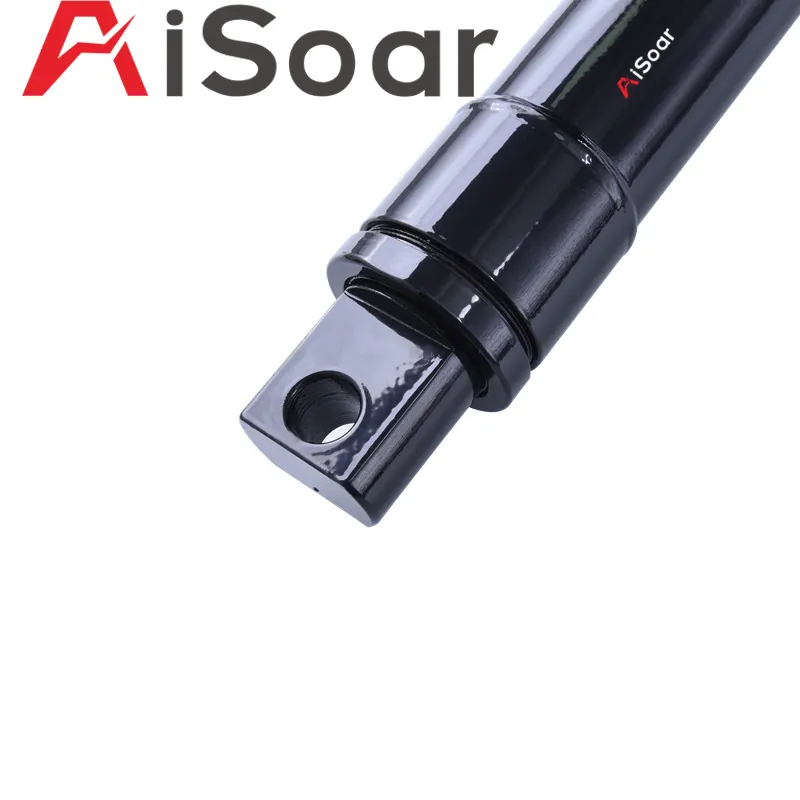

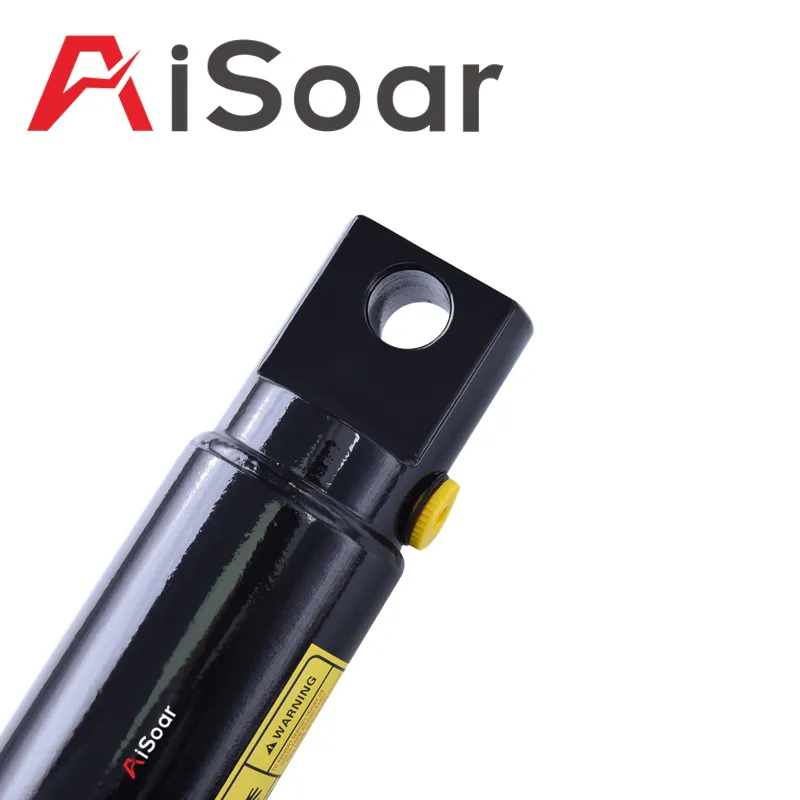

AiSoar Hydraulics suministra cilindros hidráulicos de simple efecto con puertos dobles y montajes con orificios para pasadores, especialmente empleados en equipos quitanieves. La característica de simple efecto indica que este cilindro opera empujando hacia arriba, mientras que la gravedad actúa en sentido descendente.
| Modelo: | ZS |
|---|---|
| PSI: | 3000 |
| Aplicación: | Soldado, simple efecto |
| Plazo de entrega: | 3~6 semanas |
| Muestra: | Disponible |
| Personalizado: | Disponible |
CILINDROS SOLDADOS DE SIMPLE EFECTO – DOBLE EFECTO

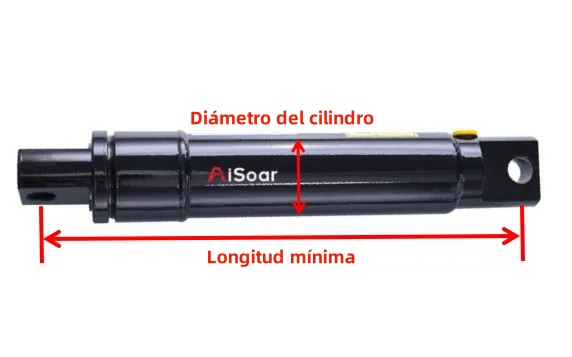

Un dibujo detallado

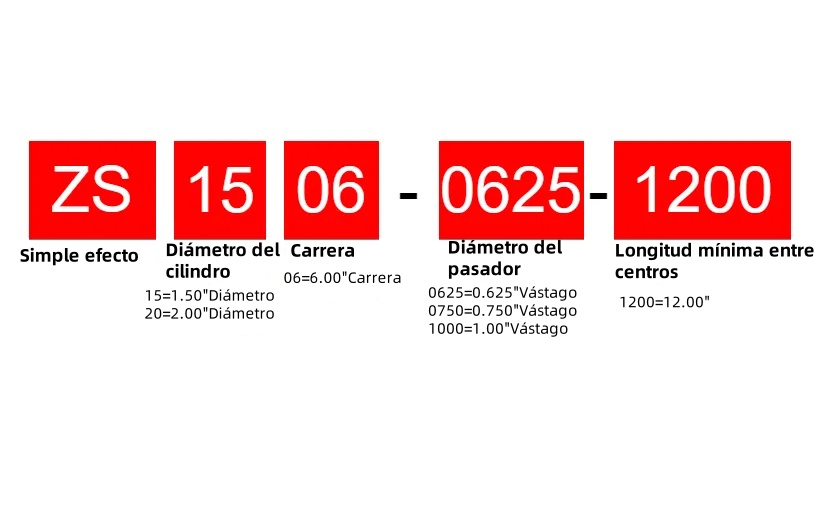

Sistema de código de modelo
Cilindro hidráulico soldado de simple efecto
El sistema de códigos de modelos de cilindros soldados de simple efecto es un sistema completo de códigos utilizados para identificar y especificar los diversos componentes y especificaciones de los cilindros hidráulicos.
Cilindros hidráulicos de simple efecto con orificios dobles:

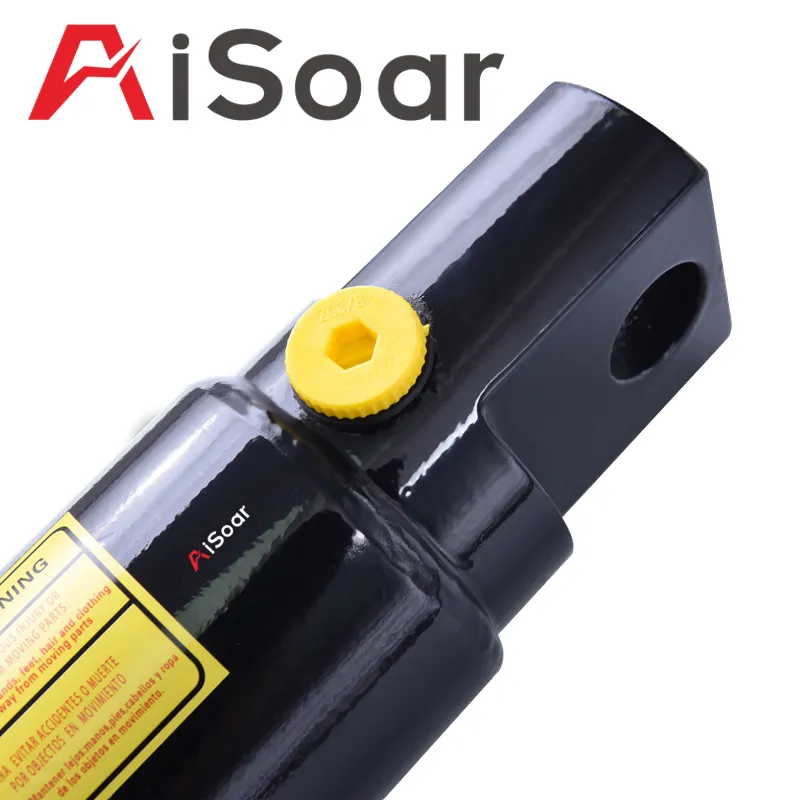

AiSoar Hydraulics ofrece cilindros hidráulicos de simple efecto con orificios perforados tanto en los extremos de la base como en los del vástago, diseñados para equipos quitanieves. ¿Por qué el cilindro de simple efecto tiene dos orificios? Necesita que entre aire en el cilindro para que funcione. Depende de cómo quiera que funcione el cilindro: empujando o tirando. Siempre puede conseguir un respiradero para colocar en el orificio vacío que dejará entrar el aire y salir la suciedad.
CILINDROS SOLDADOS DE SIMPLE ACCION Dibujo
Podemos comprobar los tamaños principales en el siguiente dibujo
| Datos dimensionales en pulgadas (milímetros) | |||||||
| BORE | A | B | C | D | E | G | R |
| 1.50 (38.10) | 8 (203.2) | 0.25 (6.35) | 1/4NPT | 1.00 (25.40) | 2.25 (57.15) | 2.00 (50.80) | 0.77 (19.56) |
| 2.00 (50.80) | 8 (203.2) | 0.25 (6.35) | 3/8NPT | 1.25 (31.75) | 2.75 (69.85) | 2.25 (57.15) | 1.02 (25.90) |
| 2.50 (63.50) | 8 (203.2) | 0.25 (6.35) | 3/8NPT | 1.50 (38.10) | 3.25 (82.55) | 2.25 (57.15) | 1.02 (25.90) |
| 3.00 (76.20) | 8 (203.2) | 0.25 (6.35) | 1/2NPT | 1.50 (38.10) | 3.75 (95.25) | 2.25 (57.15) | 1.02 (25.90) |
| 3.50 (88.90) | 10 (254) | 0.25 (6.35) | 1/2NPT | 1.75 (44.45) | 4.25 (107.95) | 2.25 (57.15) | 1.27 (32.26) |
| 4.00 (101.60) | 10 (254) | 0.25 (6.35) | 1/2NPT | 2.00 (50.80) | 4.75 (120.65) | 2.50 (63.50) | 1.52 (38.61) |
| 5.00 (127.00) | 12 (304.8) | 0.25 (6.35) | 1/2NPT | 2.50 (63.50) | 5.75 (146.05) | 3.25 (82.55) | 1.77 (44.96) |
Tabla de datos
Aquí podemos ver importantes datos dimensionales para CILINDROS SOLDADOS DE SIMPLE ACCIÓN
| ARTÍCULO | MODELO | A | B | C&D | E | H | PESO LBS | PESO KG |
| ZS-2012-0625-1800 | ZS2.0″X12” | 17-1/4 | 18 | 3/4 | 2-3/16 | 5/8 | 18 | 8.2 |
| ZS-2016-1000-2360 | ZS2.0″X16” | 22-5/8 | 23-3/5 | 11/16 | 2-3/4 | 1 | 21 | 9.5 |
| ZS-2006-0750-1318 | ZS2.0″X6” | 12-5/8 | 13-3/16 | 3/4 | 2-3/4 | 3/4 | 13 | 5.9 |
| ZS-2010-1000-1725 | ZS2.0″X10” | 16-5/8 | 17-1/4 | 11/15 | 2-3/4 | 1 | 16 | 7.3 |
| ZS-2016-1250-2325 | ZS2.0″X16” | 22-1/2 | 23-1/4 | 7/8 | 2-3/4 | 1-1/4 | 20 | 9.1 |
| ARTÍCULO | TALADRO PULGADAS | CARRERA PULGADAS | A | B | C&D | E | H | PESO LBS | PESO KG |
| ZS-1506-0625-1200 | 1.5 | 6 | 11-7/8 | 12 | 11/16 | 2 | 5/8 | 12 | 5.4 |
| ZS-1510-0625-1625 | 1.5 | 10 | 15-7/8 | 16-1/4 | 11/16 | 2 | 5/8 | 14 | 6.3 |
| ZS-1512-0625-1800 | 1.5 | 12 | 17-7/8 | 18 | 11/16 | 2 | 5/8 | 15 | 6.8 |
| ZS-1506-0750-1300 | 1.5 | 6 | 12-5/8 | 13 | 11/16 | 2-3/4 | 3/4 | 12 | 5.4 |
| ZS-1508-0750-1525 | 1.5 | 8 | 14-5/8 | 15-1/4 | 11/16 | 2-3/4 | 3/4 | 13 | 5.9 |
| ZS-1510-0750-1725 | 1.5 | 10 | 16-5/8 | 17-1/4 | 11/16 | 2-3/4 | 3/4 | 14 | 6.3 |
| ZS-1510-1000-1750 | 1.5 | 10 | 16-5/8 | 17-1/2 | 11/16 | 2-3/4 | 1 | 14 | 6.3 |
| ZS-1510-0750-1700 | 1.5 | 10 | 16-5/8 | 17 | 3/4 | 2-3/4 | 3/4 | 14 | 6.3 |
| ZS-1512-0570-1900 | 1.5 | 12 | 18-5/8 | 19 | 3/4 | 2-3/4 | 3/4 | 15 | 6.8 |
| ZS-1512-1000-1937 | 1.5 | 12 | 18-7/16 | 19-3/8 | 3/4 | 2-5/8 | 1 | 15 | 6.8 |
| ZS-1510-1000-1725 | 1.5 | 10 | 16-3/8 | 17-1/4 | 3/4 | 2-11/16 | 1 | 14 | 6.3 |

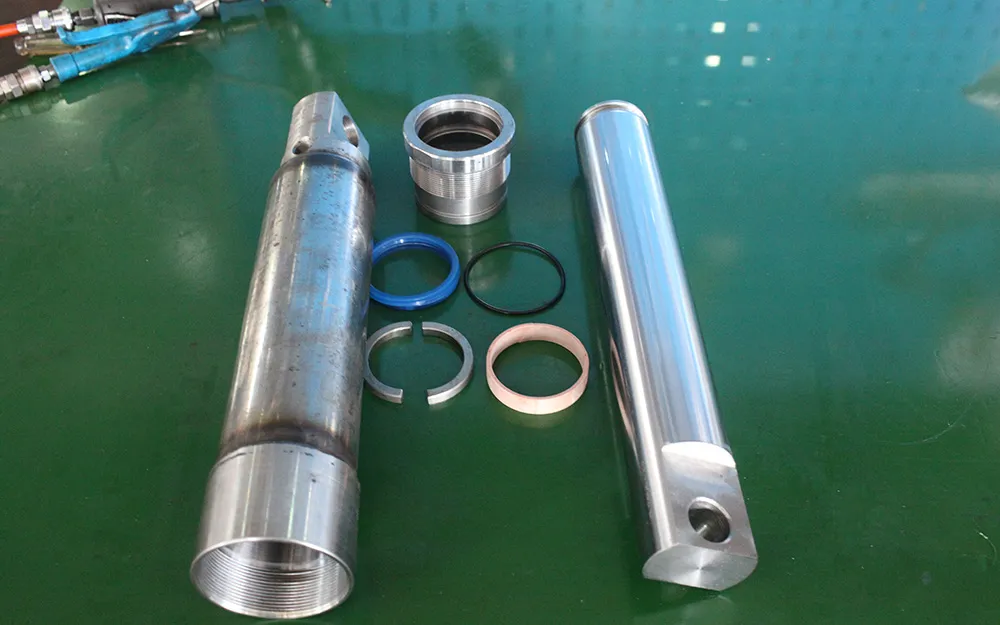

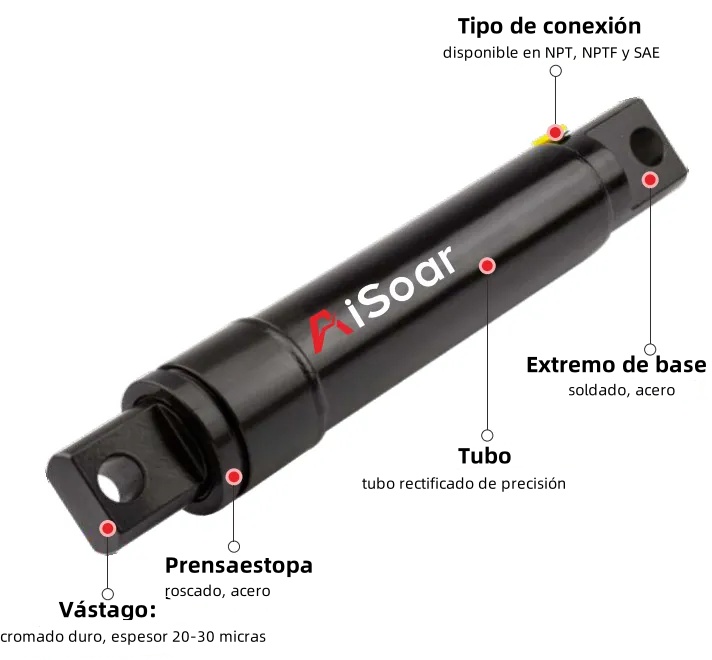

Material
Siempre utilizamos material de buena calidad para nuestros CILINDROS SOLDADOS DE SIMPLE ACCIÓN
- VÁSTAGO:Cromado duro.
- TUBO:Acero bruñido, acabado de precisión para prolongar la vida útil de la junta.
- GLÁNDULA:Acero.
- PISTÓN:Acero.
- MONTAJES: Acero.
- RACORES:NPT, NPTF y SAE opcionales.
- SELLOS:Hallite.
- PINTURA:Negra, colores personalizados disponibles.
- EXTREMOS DE VARILLA:Ojal de varilla taladrado

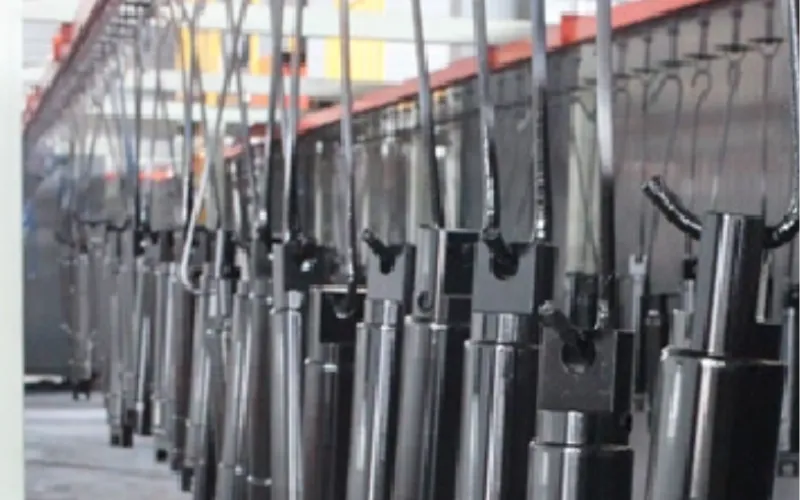

Nuestra fábrica
