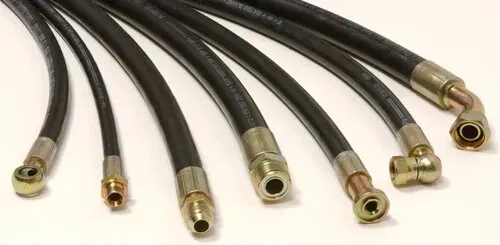

¿Tienes problemas con fallos en el sistema hidráulico debido a problemas con las mangueras? Utilizar una manguera incorrecta provoca fugas, averías y costosos tiempos de inactividad. Aquí te explicamos cómo elegir la correcta.
Elegir la manguera hidráulica adecuada implica ajustar las especificaciones de la manguera a las necesidades de la aplicación, incluyendo presión, tipo de fluido, temperatura y radio de curvatura. Utilizar un proceso de selección adecuado evita fugas, fallos en el sistema y riesgos para la seguridad, al tiempo que mejora la eficiencia y fiabilidad del sistema.
Descubre qué es lo que hace que un sistema hidráulico funcione o falle, aprendiendo exactamente cómo seleccionar la manguera adecuada.

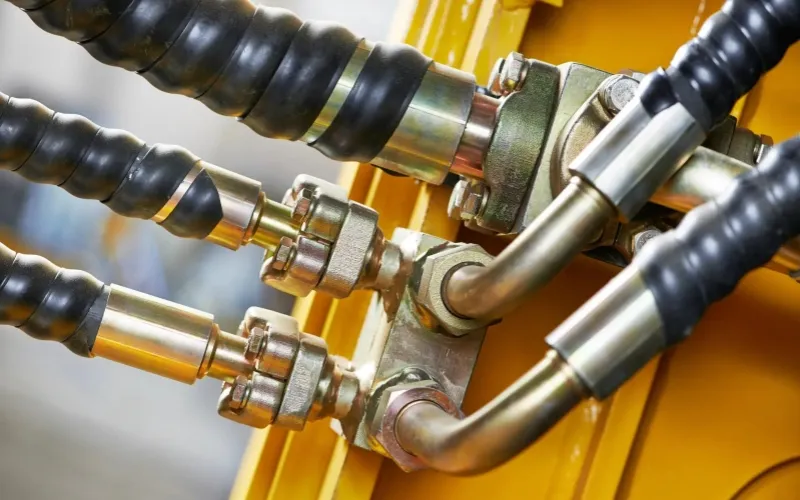

Proceso/Criterios de selección de mangueras
El proceso de selección/criterios de mangueras hidráulicas:
- Tamaño: Diámetro interior, diámetro exterior y longitud
- Temperatura: Rangos de temperatura operativa y ambiente
- Aplicación: Cómo y dónde se va a utilizar la manguera
- Fluido: Tipo de fluido (aceite, agua, productos químicos)
- Presión: Presión de trabajo y presión máxima operativa
- Racores: Tipos de racores hidráulicos y compatibilidad con la manguera
- Entrega: Requisitos especiales de entrega o embalaje
Este enfoque estructurado garantiza la compatibilidad con todo el sistema hidráulico. Consulta una tabla de tamaños de mangueras hidráulicas para asegurar un dimensionamiento preciso, y verifica siempre la compatibilidad con tu tractor, excavadora u otro equipo hidráulico. Ten en cuenta que algunas aplicaciones también pueden requerir características específicas, como resistencia a la abrasión o materiales no conductivos.
Factores que influyen en la selección de la manguera
1. Tamaño de la manguera hidráulica
1) Determinación de la longitud
Determina la longitud de la manguera midiendo con precisión la distancia entre los dos componentes que se deben conectar en el sistema hidráulico. Al medir, se debe tener en cuenta la dirección de instalación de la manguera, y dejar una cierta holgura para la curvatura, a fin de evitar que la manguera quede demasiado tensa o estirada tras su instalación.
Por ejemplo, si la distancia en línea recta de la conexión es de 1 m, pero la manguera necesita rodear algunos obstáculos y mantener un arco de curvatura, podría ser necesario elegir una manguera de 1,2 – 1,3 m de longitud.
2) Límite del radio de curvatura
Cada modelo de manguera hidráulica tiene su radio mínimo de curvatura correspondiente. Durante la instalación y el uso, el radio de curvatura no debe ser inferior al mínimo especificado, ya que podría dañarse la capa de refuerzo de la manguera, reduciendo su resistencia a la presión.
En términos generales, cuanto mayor es el diámetro interior de la manguera, mayor será el radio mínimo de curvatura.
Por ejemplo, una manguera con un diámetro interior de 10 mm puede tener un radio mínimo de curvatura de 130 mm, mientras que una con un diámetro interior de 25 mm puede requerir un radio mínimo de 300 mm.
2. Presión de funcionamiento
1) Presión de operación
El primer paso es conocer el rango de presión del sistema hidráulico durante su funcionamiento normal, incluyendo las posibles presiones máximas puntuales. Esto puede determinarse revisando la presión nominal de la bomba hidráulica, la presión de ajuste de la válvula de seguridad, etc.
Por ejemplo, en el sistema hidráulico de una carretilla elevadora, la presión del sistema puede alcanzar unos 14 MPa al elevar una carga, por lo que es importante seleccionar una manguera hidráulica con una presión nominal superior a dicho valor.
Se recomienda generalmente elegir una manguera cuya presión nominal sea entre un 30 % y un 50 % superior a la presión máxima del sistema, para hacer frente a las fluctuaciones y picos de presión.
2) Considerar las fluctuaciones y los pulsos de presión
Las fluctuaciones de presión son comunes en los sistemas hidráulicos y, si la manguera tiene una baja resistencia a la presión, puede dañarse fácilmente bajo cambios de presión frecuentes.
Para sistemas con grandes fluctuaciones de presión, se deben seleccionar mangueras con buena resistencia al pulso. Estas mangueras están diseñadas para soportar mejor las pulsaciones mediante capas de refuerzo especiales, como trenzas de acero multicapa o refuerzos en espiral.
3. Entorno de trabajo
1) Rango de temperatura
Considera el rango de temperatura operativa del sistema hidráulico. Si el sistema funciona en un entorno de alta temperatura, debes elegir una manguera hidráulica que soporte dichas condiciones. Estas mangueras suelen estar fabricadas con materiales de caucho especiales, como el fluoroelastómero, que presentan una buena resistencia térmica. Por el contrario, en entornos de baja temperatura —como la maquinaria de construcción al aire libre durante el invierno en el norte— se debe optar por una manguera que mantenga una buena flexibilidad a bajas temperaturas, evitando que se endurezca, se vuelva quebradiza y se rompa. Algunas mangueras de caucho sintético ofrecen mejor rendimiento en condiciones frías.
2) Exposición química
Cuando exista la posibilidad de que la manguera hidráulica entre en contacto con productos químicos, es fundamental asegurarse de que el material exterior de caucho y la capa de refuerzo de la manguera sean resistentes a la corrosión de dichas sustancias. Por ejemplo, en equipos hidráulicos de la industria química, la manguera puede estar expuesta a ácidos, álcalis o disolventes orgánicos. En estos casos, se recomienda seleccionar mangueras fabricadas con materiales de caucho resistentes a la corrosión.
3) Necesidades de protección mecánica
Si la manguera trabaja en un entorno propenso a daños mecánicos —como maquinaria minera o en obras de construcción— es necesario prever una protección adicional. Se puede envolver la manguera con una funda protectora de caucho o una vaina metálica, para evitar daños por objetos afilados o por el aplastamiento de cargas pesadas.
4. Compatibilidad con otros componentes
1) Compatibilidad de las conexiones
Los extremos de conexión de las mangueras hidráulicas deben ser compatibles con las conexiones de los demás componentes hidráulicos del sistema, como bombas, cilindros, válvulas, etc. Por ejemplo, si el sistema emplea bombas y cilindros con cierto tipo de conexión, deberás seleccionar mangueras con conectores del mismo tipo.
2) Compatibilidad de materiales
Es importante asegurarse de que el material de la manguera sea compatible con el aceite hidráulico y los demás componentes del sistema. Algunos fluidos hidráulicos especiales pueden provocar hinchazón o reacciones químicas en el caucho, afectando al rendimiento de la manguera. Asimismo, en el contacto prolongado entre la manguera y otros componentes, no deben producirse fenómenos como la corrosión electroquímica.
Errores comunes y consejos de selección
Los errores en la selección de mangueras son sorprendentemente frecuentes, pero fáciles de evitar:
Ignorar la presión nominal: Elegir una manguera por su aspecto o tacto puede provocar errores peligrosos. Verifica siempre la presión de trabajo.
Compatibilidad incorrecta de los racores: Las conexiones inadecuadas entre mangueras y racores pueden causar fugas y fallos del sistema.
Enrutamiento inapropiado de la manguera: Curvaturas bruscas, torsiones o proximidad a superficies calientes deterioran la integridad de la manguera.
No considerar la compatibilidad con el fluido: Algunos fluidos pueden corroer o reblandecer el revestimiento interno. Verifica la compatibilidad química antes de comprar.
Omitir las recomendaciones del fabricante: Cada manguera tiene especificaciones técnicas y aplicaciones recomendadas. Consulta siempre las hojas de datos.
Consejos para evitar problemas:
- Utiliza siempre una tabla de tamaños de mangueras hidráulicas.
- Solicita pruebas de muestra al proveedor si tienes dudas.
- Emplea fundas protectoras en entornos exigentes.
- Etiqueta las mangueras para facilitar su identificación y mantenimiento.
- Programa inspecciones y reemplazos periódicos de forma proactiva.
Evitar estos errores garantiza un rendimiento óptimo y mantiene tu maquinaria funcionando de forma segura y eficiente.
