Una bomba hidráulica desempeña un papel fundamental en cualquier sistema hidráulico, actuando como el vínculo esencial entre la energía mecánica y la energía hidráulica. Su función principal es convertir la fuerza mecánica o rotacional suministrada por un motor (también conocido como motor primario) en un flujo constante de fluido hidráulico a presión, que alimenta los actuadores, cilindros o motores del sistema.
Es importante entender que una bomba hidráulica por sí sola no genera presión. Su cometido es generar un flujo continuo de fluido dentro del circuito hidráulico. La presión del sistema se produce debido a la resistencia presente en las líneas hidráulicas o en los componentes; esta resistencia restringe el paso del fluido, lo que provoca un aumento de presión conforme a los requisitos del diseño del sistema.
Por ejemplo, si la salida de la bomba está completamente abierta hacia un circuito de baja resistencia, el fluido fluirá libremente y el manómetro mostrará una presión baja o nula. En cambio, si la salida está parcialmente restringida, la resistencia aumenta y el manómetro reflejará una presión más elevada. Si la salida se bloquea completamente, el fluido quedará atrapado sin posibilidad de salir, lo que puede provocar una acumulación peligrosa de presión capaz de dañar la bomba o los componentes del sistema.
Clasificación de las Bombas Hidráulicas
Las bombas hidráulicas se clasifican en dos grandes categorías: bombas de desplazamiento positivo (hidrostáticas) y bombas de desplazamiento no positivo (hidrodinámicas). La principal diferencia radica en la forma en que desplazan el fluido hidráulico y generan presión.
Las bombas de desplazamiento positivo son la base de la mayoría de los sistemas hidráulicos, ya que pueden suministrar un volumen fijo de fluido en cada ciclo, independientemente de la presión de salida (dentro de los límites de diseño). Estas bombas funcionan atrapando el fluido en una cámara y forzándolo desde la entrada hasta la salida mediante un movimiento mecánico preciso. Gracias a las estrictas tolerancias entre los componentes móviles, las bombas de desplazamiento positivo pueden autoaspirarse, es decir, extraer fluido incluso si la entrada no está completamente inundada. Este diseño reduce al mínimo las fugas internas, permitiendo generar altas presiones de forma fiable en aplicaciones exigentes. A su vez, se dividen en bombas de desplazamiento fijo (flujo constante por ciclo) y de desplazamiento variable (ajustan el caudal modificando el volumen de la cámara en función de la demanda del sistema).
Por otro lado, las bombas de desplazamiento no positivo generan flujo al transmitir energía cinética al fluido, la cual se convierte parcialmente en presión. El ejemplo más común es la bomba centrífuga, utilizada habitualmente para la circulación de fluidos a alto caudal pero baja presión, en comparación con las bombas de desplazamiento positivo. A diferencia de estas últimas, permiten un considerable deslizamiento del fluido, lo que significa que el fluido puede retroceder, especialmente si aumenta la presión de salida. Como consecuencia, su caudal depende en gran medida de la resistencia del sistema: si la presión aumenta, el caudal disminuye; si la presión disminuye, el caudal aumenta. Por esta razón, son adecuadas para aplicaciones de baja presión y alto caudal, donde el caudal debe ajustarse automáticamente a las condiciones cambiantes del sistema.
En sistemas hidráulicos que requieren un control preciso y una presión constante, se prefieren las bombas de desplazamiento positivo.
Elección del Tipo de Bomba
Elegir entre una bomba de desplazamiento positivo o no positivo es una decisión crítica en el diseño de sistemas hidráulicos, ya que influye directamente en la eficiencia, la seguridad y la fiabilidad del sistema.

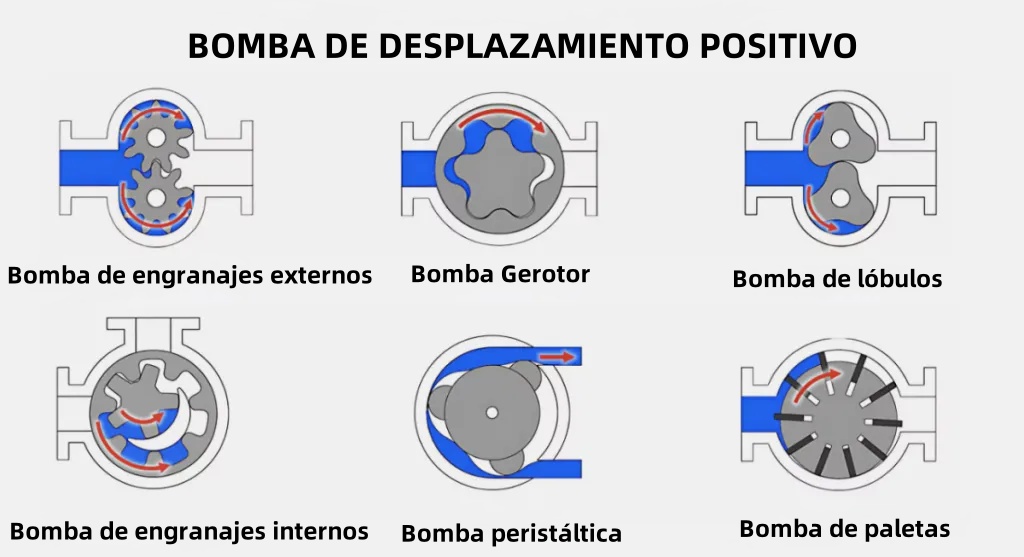

Tipos de Bombas de Desplazamiento Positivo
Las bombas de desplazamiento positivo son fundamentales para los sistemas hidráulicos que requieren un flujo preciso, constante y presiones elevadas. Existen varios tipos principales, cada uno con una construcción, principios de funcionamiento y aplicaciones específicas.
1. Bombas de Engranajes
Las bombas de engranajes son el tipo más común de bomba de desplazamiento fijo, muy valoradas por su simplicidad y durabilidad. Funcionan mediante dos engranajes que engranan entre sí (externos o internos), los cuales giran para desplazar el fluido desde la entrada hasta la salida. Son conocidas por su tamaño compacto, flujo constante y bajo mantenimiento. Son ideales para sistemas hidráulicos de baja y media presión, como maquinaria industrial y equipos agrícolas.
2. Bombas de Paletas
Las bombas de paletas emplean un rotor con paletas extensibles que se deslizan hacia dentro y fuera, atrapando el fluido y transportándolo por el interior de la carcasa. Pueden ser de desplazamiento fijo o variable, permitiendo ajustar el caudal. Se caracterizan por su funcionamiento silencioso y fiable en aplicaciones de presión media, siendo habituales en prensas, máquinas de moldeo por inyección y equipos hidráulicos móviles.
3. Bombas de Pistón
Las bombas de pistón se dividen en dos tipos: de pistones axiales y de pistones radiales.
- Las bombas de pistones axiales disponen los cilindros en paralelo alrededor de un eje central; los pistones se mueven hacia dentro y fuera a medida que el eje gira, absorbiendo y expulsando fluido.
- Las bombas de pistones radiales disponen sus cilindros en dirección perpendicular al eje, lo que les permite soportar presiones extremadamente elevadas.
Estas bombas son ideales para aplicaciones de desplazamiento variable y pueden gestionar tanto alta presión como modulaciones de caudal. Por su eficiencia y resistencia en condiciones exigentes, son la opción preferida en sistemas hidráulicos pesados como excavadoras, maquinaria de construcción y equipos industriales de alto rendimiento.
4. Bombas de Tornillo
Las bombas de tornillo emplean dos o más tornillos entrelazados que trasladan el fluido de forma continua a lo largo de su eje. Este diseño es ideal para manejar grandes volúmenes de fluidos viscosos a presiones moderadas, con un flujo especialmente uniforme. Se utilizan en aplicaciones donde es crucial evitar pulsaciones, como en sistemas de lubricación y aplicaciones hidráulicas en plataformas offshore.
Mantenimiento Rutinario de Bombas Hidráulicas
El mantenimiento adecuado es clave para garantizar la durabilidad y el rendimiento óptimo de cualquier bomba hidráulica. A continuación, se presentan los pasos esenciales para un mantenimiento rutinario eficaz:
1. Inspección y Gestión del Fluido
Controlar regularmente los niveles del fluido hidráulico para evitar cavitación y sobrecalentamiento.
Verificar la limpieza y viscosidad del aceite: un fluido contaminado o degradado acelera el desgaste interno, reduce la eficiencia y puede provocar fallos en la bomba.
2. Revisión de Filtros
Inspeccionar periódicamente los filtros de succión y de retorno.
Sustituir los filtros según las recomendaciones del fabricante o antes, si las lecturas de presión diferencial indican obstrucción parcial. Los filtros limpios ayudan a prevenir daños por partículas abrasivas.
3. Inspecciones Visuales y Operativas
Realizar inspecciones programadas para detectar fugas externas, ya que podrían indicar fallos en juntas o conexiones sueltas.
Escuchar ruidos anómalos como golpes, zumbidos o chirridos, que podrían señalar desgaste interno de componentes.
Controlar la temperatura: un aumento injustificado podría indicar bloqueos, mala lubricación o fricción excesiva.
Verificar posibles caídas en el caudal, lo cual puede revelar problemas incipientes en la bomba o en el sistema.
4. Control del Entorno
Mantener limpio el área donde está instalada la bomba para reducir el riesgo de entrada de polvo y suciedad en el sistema.
Minimizar la contaminación asegurando que todos los depósitos y conexiones estén sellados y utilizando equipos adecuados para el trasvase de fluidos.
Conclusión
Tener un conocimiento completo sobre el funcionamiento de las bombas hidráulicas, su clasificación, selección adecuada y mantenimiento periódico es la base para el correcto funcionamiento de cualquier sistema hidráulico. Desde comparar bombas de engranajes frente a bombas de pistones hasta elegir la bomba hidráulica adecuada para una excavadora, cada decisión debe basarse en las necesidades específicas de la aplicación y una evaluación cuidadosa mediante una guía de selección.
Prestar atención al mantenimiento protege su inversión y garantiza un rendimiento fiable. En sistemas complejos o de alto riesgo, siempre se recomienda consultar con un especialista hidráulico para asegurar una solución personalizada, rentable y duradera. La bomba hidráulica adecuada es clave para el éxito de su operación: elija con seguridad y claridad.
