Aisoar Hydraulics suministra cilindros hidráulicos top link en una variedad de tamaños, adecuados para todos los rangos de potencia
Productos relacionados

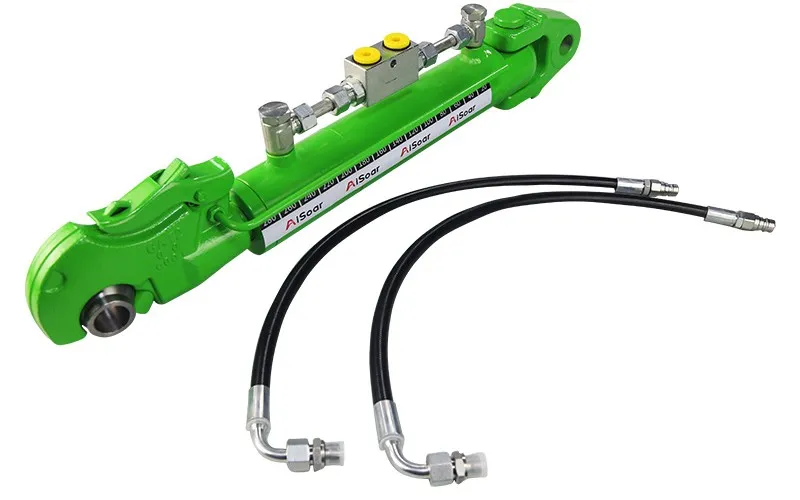

Enlace superior hidráulico del TRACTOR con gancho rápido

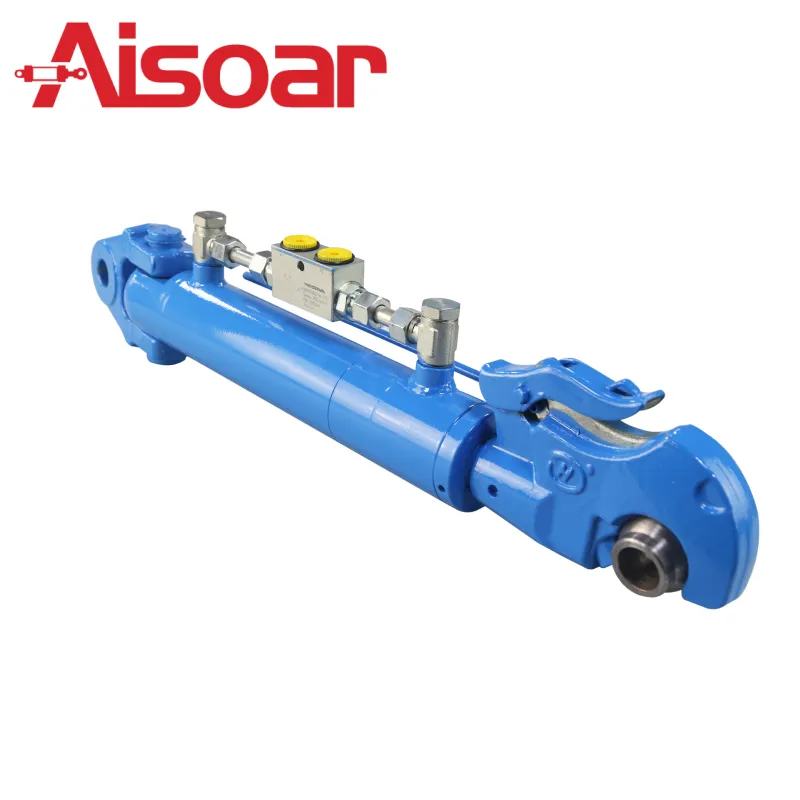

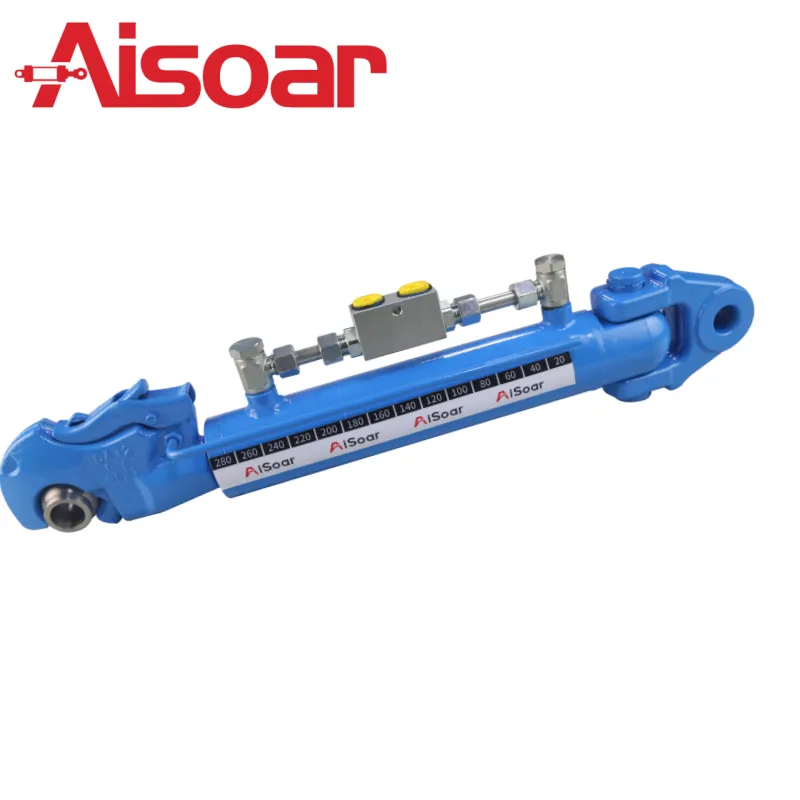

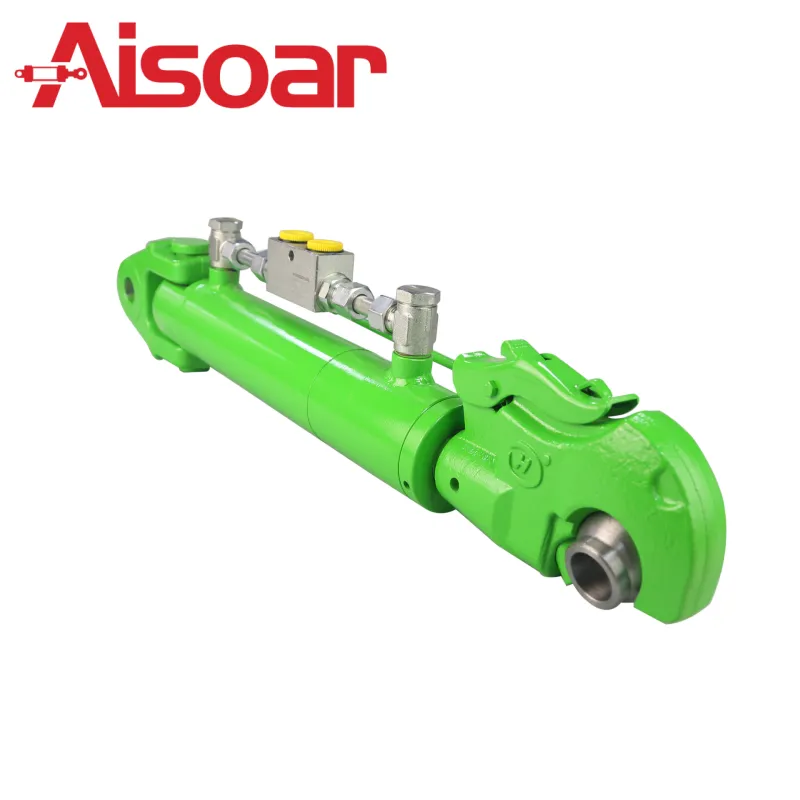

Aisoar Hydraulics suministra cilindros hidráulicos top link en una variedad de tamaños, adecuados para todos los rangos de potencia. Estos se basan en cilindros de doble efecto con válvula antirretorno de acero sólido. El bloque de válvulas mantiene la longitud del enlace superior establecida, incluso durante las interrupciones prolongadas, y evita la transmisión de cargas de choque al sistema hidráulico del tractor.
| Modelo: | Enlace de arriba |
|---|---|
| Aplicación: | Tractor agrícola |
| Plazo de entrega: | 4 a 8 Semanas |
| Muestra: | Disponible |
| Personalizado: | Disponible |
Enlace superior hidráulico del TRACTOR con gancho rápido

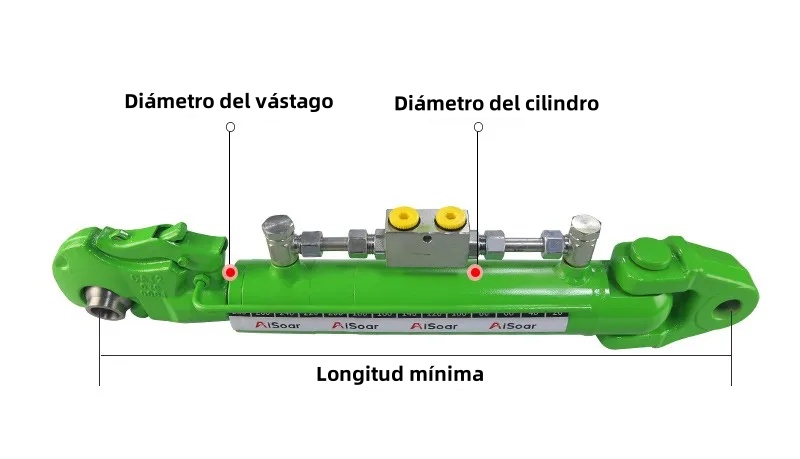

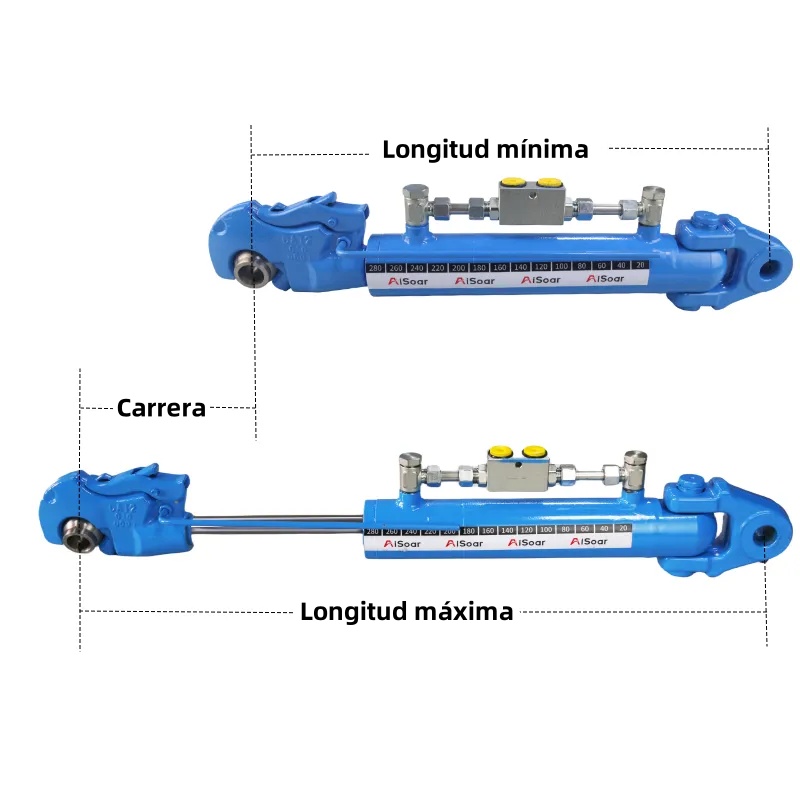

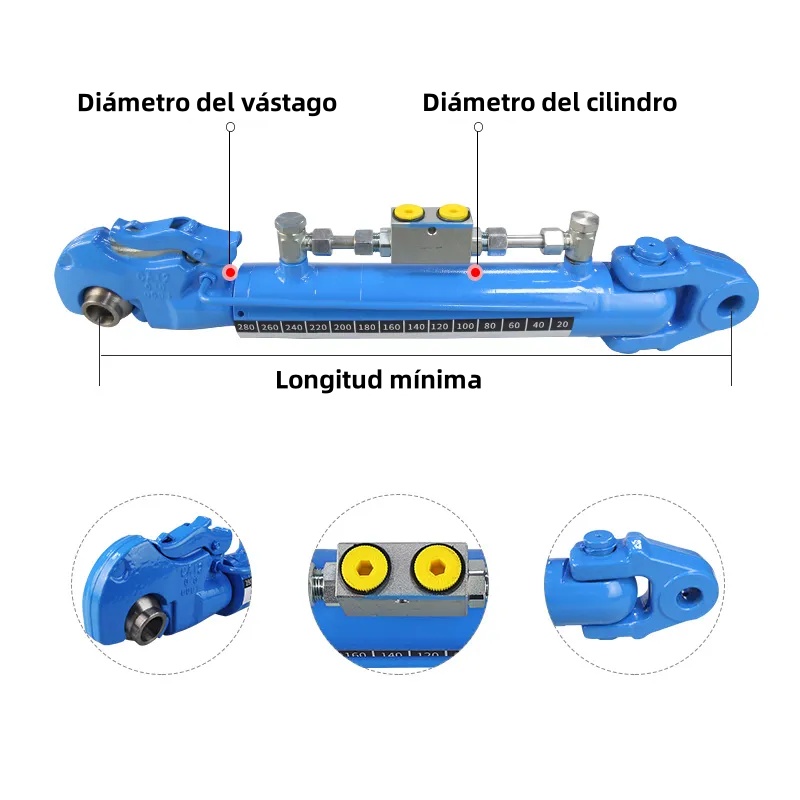

Un dibujo detallado

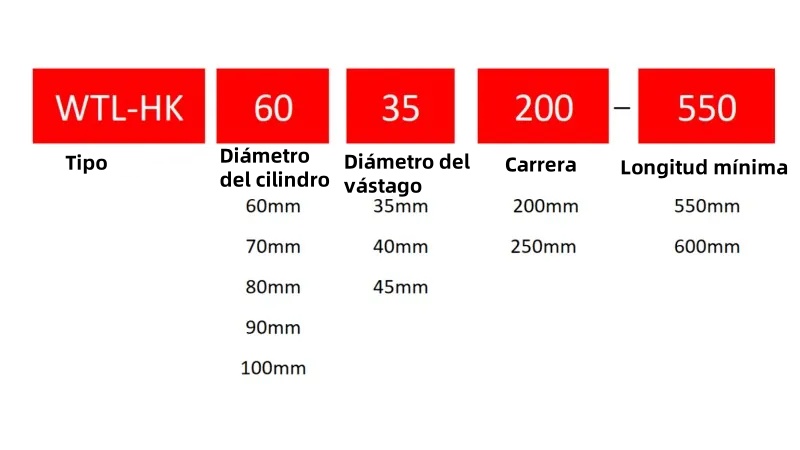

Sistema de código Modle
Enlace superior hidráulico del TRACTOR con gancho rápido
El Top Link Cylinder With Knuckle and Hook Model Code System es un sistema integral de códigos utilizados para identificar y especificar los diversos componentes y especificaciones de los cilindros hidráulicos.
Visión general:
AiSoar Hydraulics ofrece el enlace superior del tractor con la serie de gancho rápido, disponible en una variedad de tamaños de diámetro y carrera. Como estándar, los cilindros tienen tamaños de hasta 4 pulgadas y carreras de hasta 48 pulgadas, con calificaciones de presión de hasta 3000 PSI. Para los cilindros hidráulicos top link, hay opciones no estándar disponibles, como carrera personalizada, válvula integrada y tubo de acero inoxidable o varilla.
Características de los cilindros hidráulicos de enlace superior:
El enlace superior hidráulico del tractor con gancho rápido, con amortiguación integral y posición flotante, cuenta con un amortiguador hidráulico integrado e innovador. El acoplamiento superior hidráulico DS con amortiguador integrado es compatible y puede sustituir los acoplamientos superiores estándar existentes.
Aplicación:

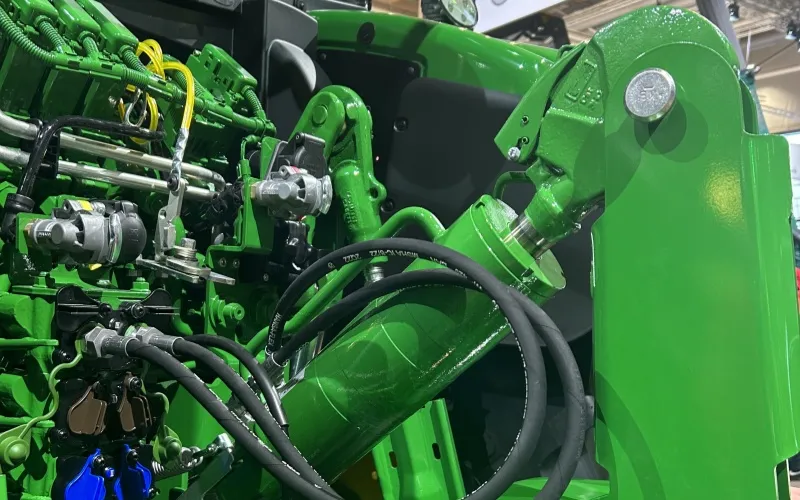

Los cilindros hidráulicos de enlace superior de AiSoar se utilizan ampliamente en la maquinaria agrícola, como el tractor. Para el equipo agrícola, los remolques y cargadoras generalmente incluyen el sistema de movimiento de elevación. La carga debe moverse a través de un arco durante la extensión y retracción, girándose y guiándose rígidamente. Estas aplicaciones requieren cilindros hidráulicos con montaje de clevis.

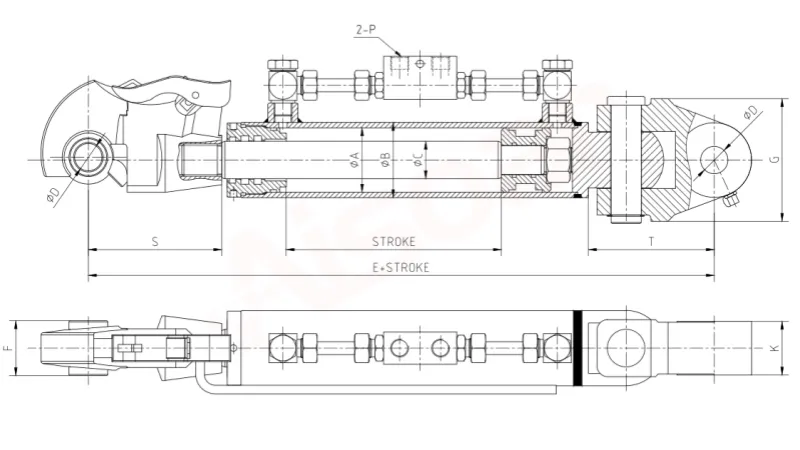

Dibujo del cilindro del enlace superior
Podemos comprobar las principales dimensiones en el dibujo abajo
Tabla de datos
Aquí podemos ver datos dimensionales importantes para los Top Link cilindros
Código de pedido ΦA ZCarrera E B C S Categoría T Volumen（litro） Peso (Kgs.)
Código de pedido | ΦA | ΦC | ΦB | Zcarrera | E+Z carrera | S | Categorizar T | Volumen（litro） | Peso | Peso(Kgs.) |
| WTL-HK60×35×200-550 | 60 | 35 | 70 | 200 | 550 | 105 | Cat.2 | 95 | 0.55 | 12.5 |
| WTL-HK60×35×250-600 | 250 | 600 | 105 | 0.7 | 13.5 | |||||
| WTL-HK70×35×200-550 | 70 | 80 | 200 | 550 | 105 | 0.95 | 14 | |||
| WTL-HK70×35×250-600 | 250 | 600 | 105 | 1.15 | 15.5 | |||||
| WTL-HK80×40×200-600 | 80 | 40 | 95 | 200 | 600 | 132 | Cat.3 | 1.1 | 18 | |
| WTL-HK80×40×250-650 | 250 | 650 | 132 | 1.35 | 20 | |||||
| WTL-HK90×40×200-600 | 90 | 105 | 200 | 600 | 132 | 1.3 | 19.5 | |||
| WTL-HK90×40×250-650 | 250 | 650 | 132 | 1.65 | 22 | |||||
| WTL-HK100×45×200-550 | 100 | 45 | 115 | 200 | 600 | 132 | 1.55 | 22.5 | ||
| WTL-HK100×45×250-650 | 250 | 650 | 132 | 1.9 | 25.5 |
Material Material
Para nuestros cilindros Top Link utilizamos siempre Material de buena calidad
- Varilla: cromado duro.
- Tubo: acero afilde precisión para prolongar la vida útil del sello.
- Glándula:de acero.
- Pistón:acero.
- Puertos:NPT,NPTF&SAE está disponible
- Válvula: válvula antirretorno de tipo doble
- Sellos :Hallite.

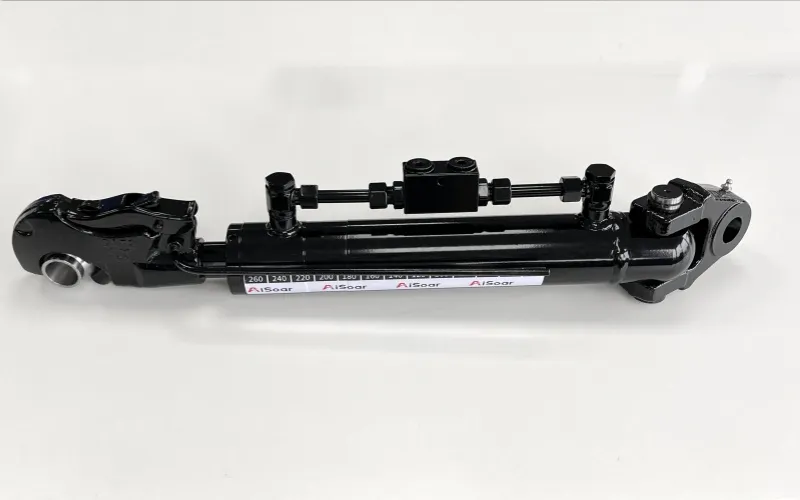

- Pintura:negro (STD), color y otros colores personalizados están disponibles.
- Extremos de varilla: Horquillas femeninos de fundición de acero con clavos y clips incluidos.
Procesos de producción
¿Cómo producimos cilindros hidráulicos Top Link
Mecanizado
Mecanizado mediante tornos y centros de fresado compuestos de Mazac y Dawei, la tolerancia y precisión de cada pieza serán buenas y estables.

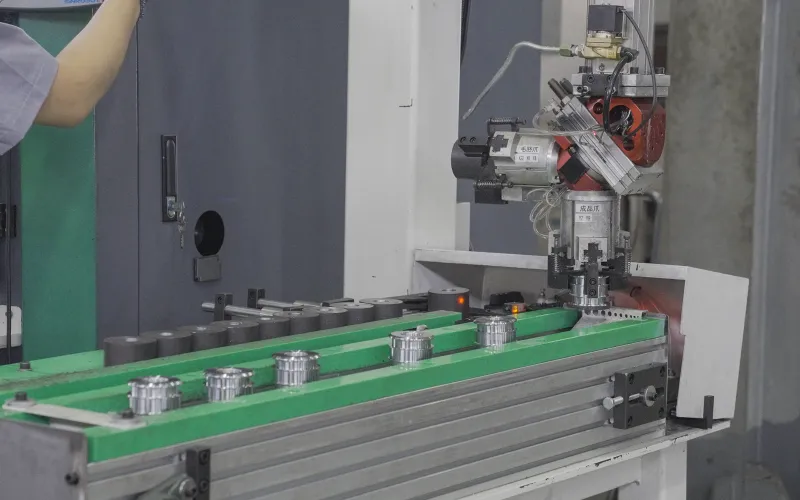

Soldadura
Soldado por máquinas automáticas y brazo mecánico, esto resulta en una buena calidad de soldadura.

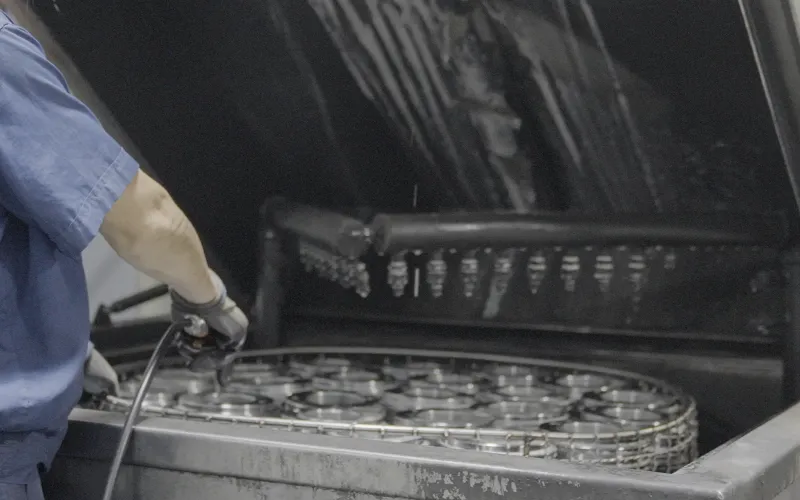

Limpieza
Cada pieza se limpia cuidadosamente en una maquina de ultrasonido para su limpieza total

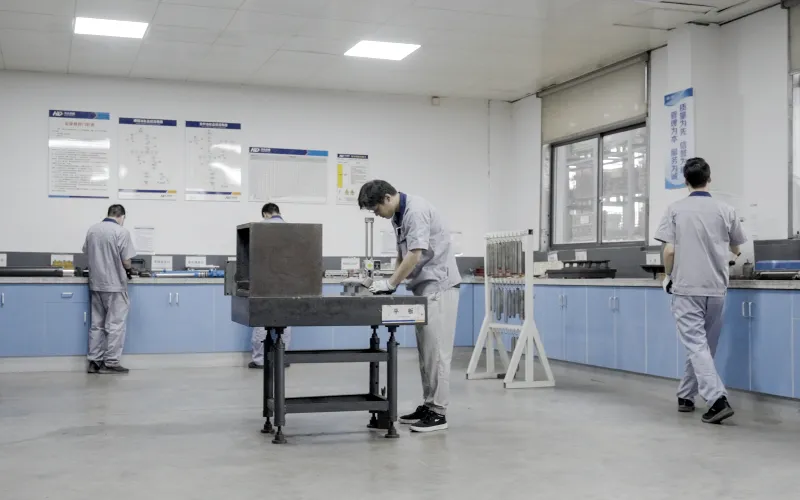

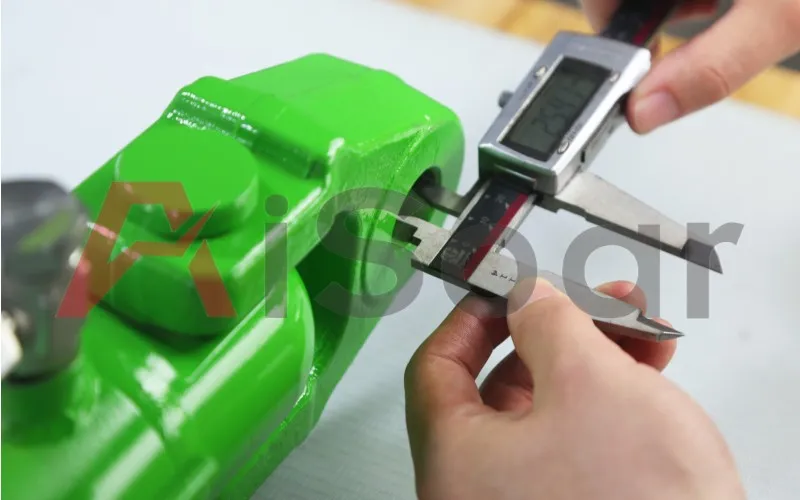

Inspección
Se aplican diversos equipos de inspección de precisión en el control de calidad, lo que nos brinda una capacidad de detección del 100% y trazabilidad.

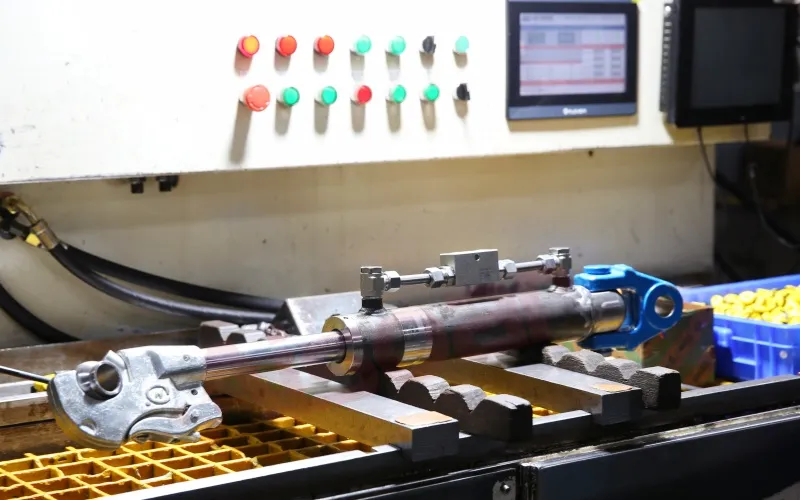

Prueba
1. La máquina de prueba de salinidad testea el vástago cromado y evalúa su capacidad para resistir la corrosión.
2. Al realizar pruebas de 72 o 96 horas, podemos prolongarlas según los requisitos especiales del cliente.
Pintura
La aplicación de la capa base de pintura suele tardar un día en secarse.
Aplicación de la capa final de pintura.
Contamos con nuestro propio color estándar de pintura y el grosor de la capa de pintura es de 40 micrones.

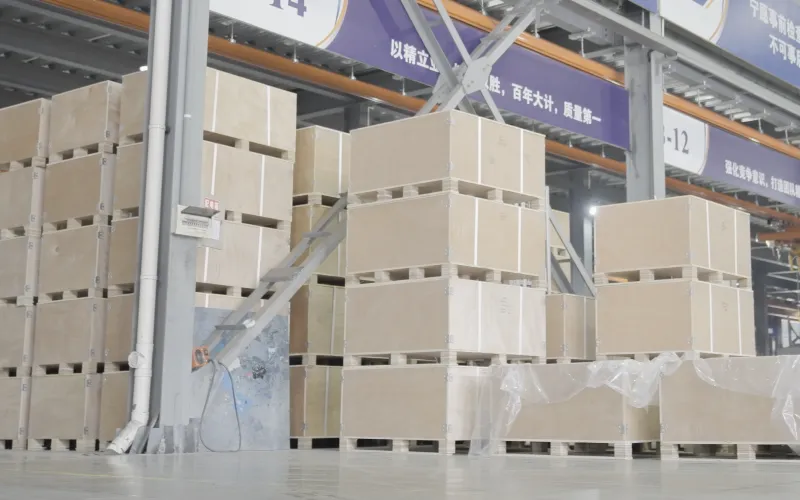

Empaquetado
La forma de empaquetar de Aisoar hydraulic cylinders es de la siguiente forma: papel burbuja + caja de madera(por defecto)
Nuestra fábrica
Servicio personalizado OEM está disponible
¿Qué tipo de cilindros necesita?
¡Nos complace recibir pedidos ODM/OEM!
Preguntas frecuentes
R: Claro, podemos personalizar sus cilidros de acuerdo a sus especificaciones
Sí, así es. ¡Podemos diseñar el cilindro personalizado, construirlo, suministrarlo y resolverlo en todo el mundo!
R: Bueno, depende bastante de la cantidad o el estilo del cilindro hidráulico. En la mayoría de los casos, de 4 a 6 semanas para el primer pedido, y podemos acortar el plazo de entrega para pedidos antiguos.
