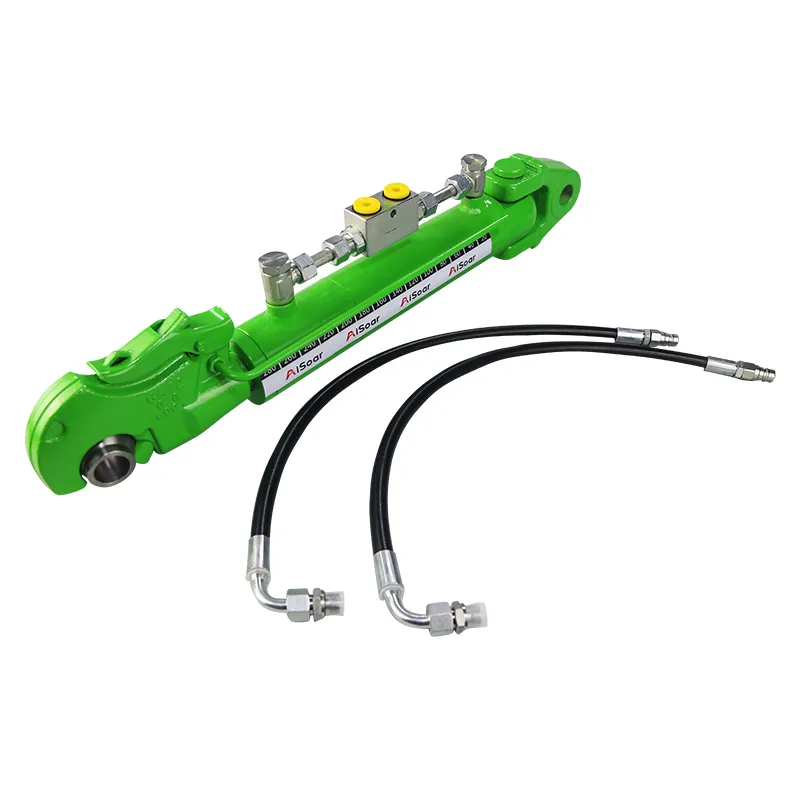

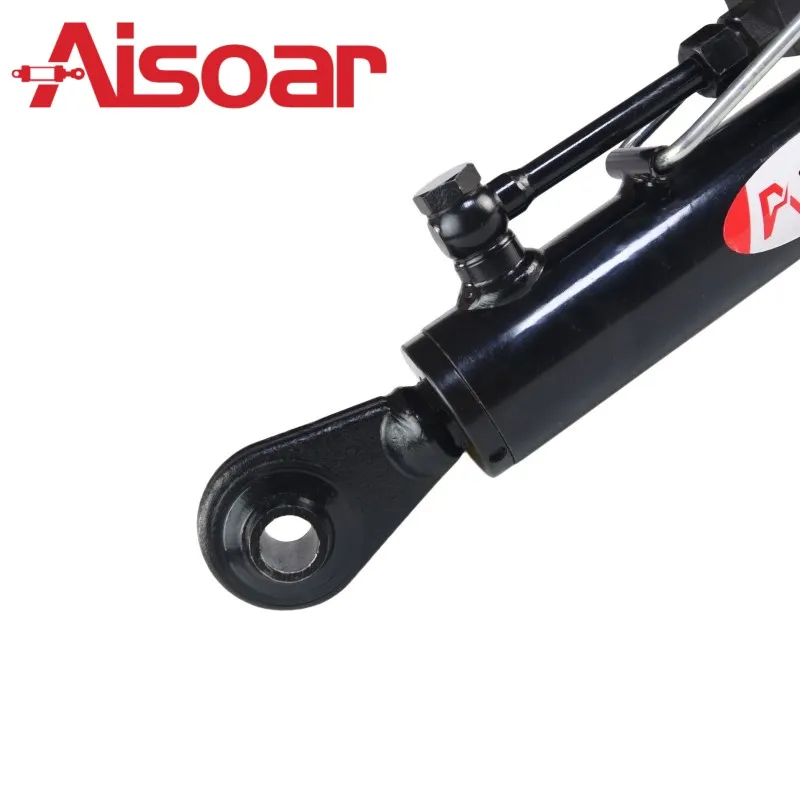

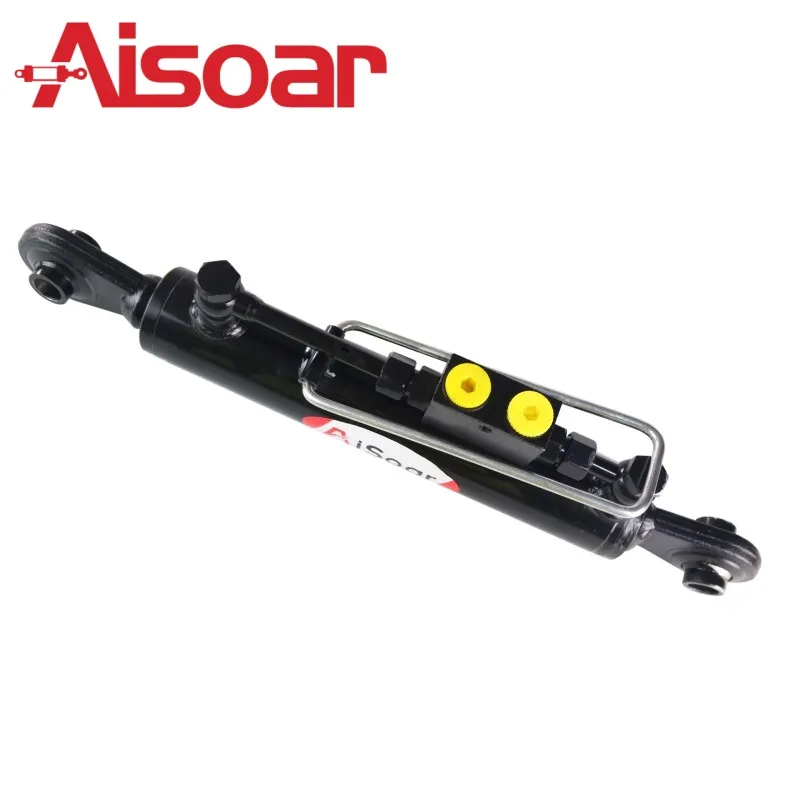

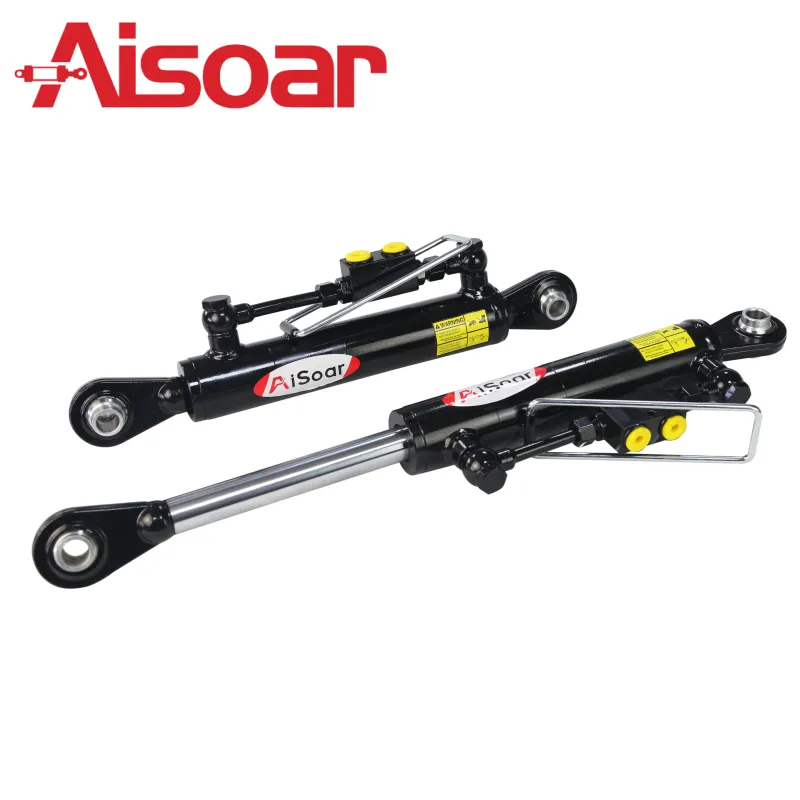

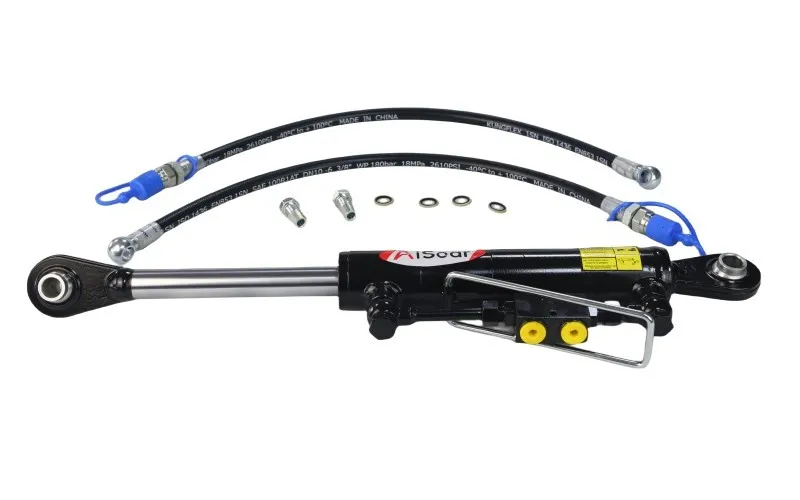

TERCER PUNTO HIDRÁULICO ESTÁNDAR CON ARGOLLA FIJA

El tercer punto hidráulico es un componente crucial en el ámbito agrícola, empleado principalmente en tractores y maquinaria pesada. Una junta esférica proporciona un punto de pivote que permite al brazo girar en diversas direcciones. Esta flexibilidad es fundamental para el movimiento y funcionamiento de la maquinaria, ya que asegura que el implemento acoplado pueda desplazarse y ajustarse según sea necesario sin sufrir daños.

Modelo:	Tractores
PSI:	3-6 semanas
Aplicación:	Disponible
Plazo de entrega:	Disponible
Muestra:	Brazo superior hidráulico estándar con rótula
Personalizado:	160 bares

Brazo superior hidráulico estándar

TERCER PUNTO HIDRÁULICO ESTÁNDAR CON ARGOLLA FIJA

Un dibujo detallado

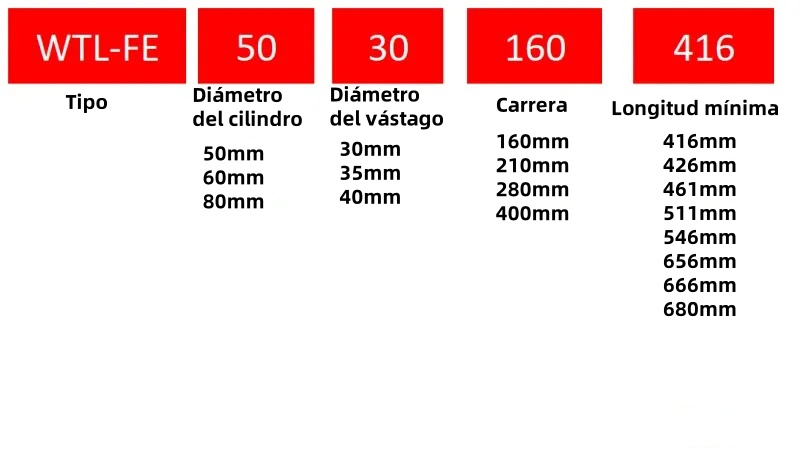

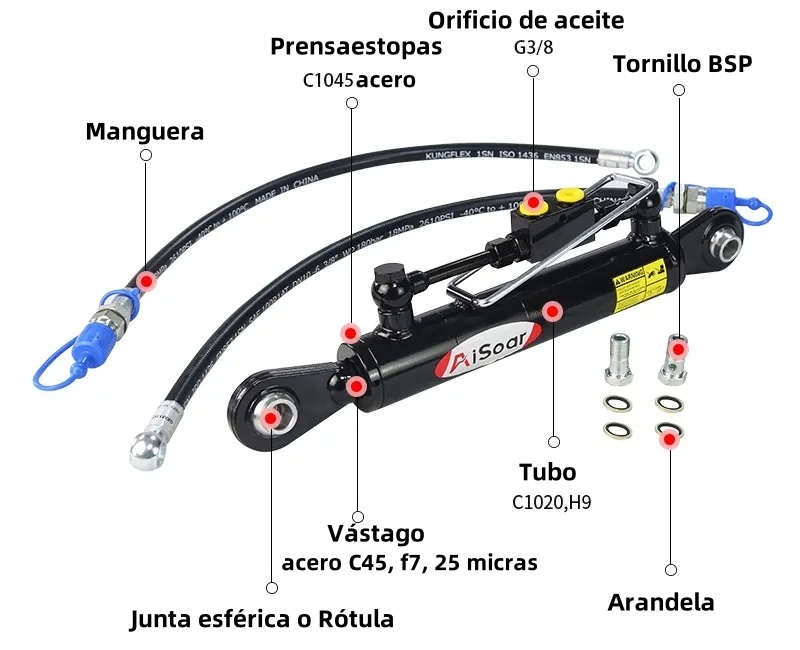

Sistema de códigos modulares

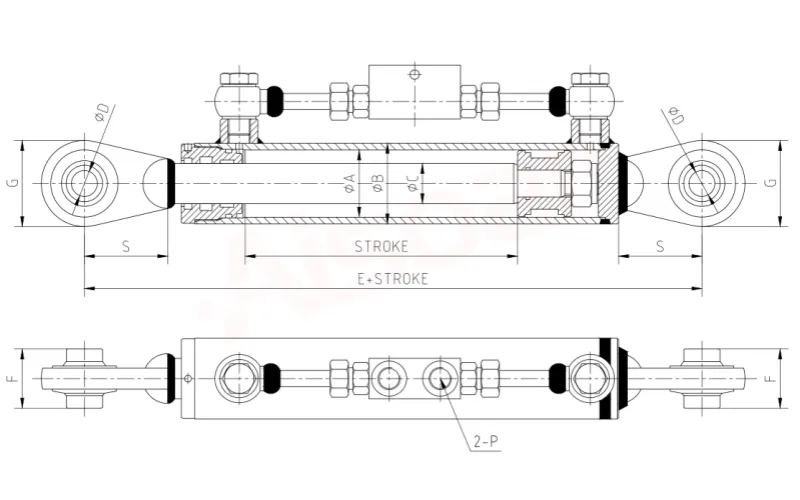

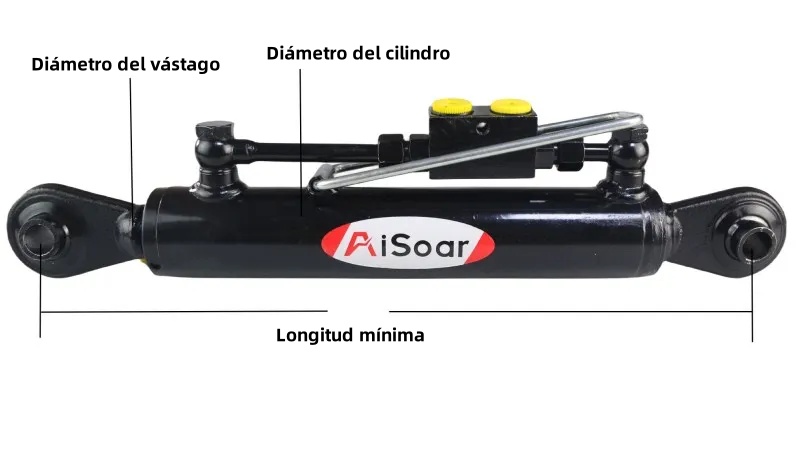

Dibujo del tercer punto hidráulico estándar con articulación esférica

Brazo hidráulico estándar con articulación esférica Descripción general:

Un tercer punto hidráulico estándar con articulación esférica es un componente esencial en la maquinaria agrícola e industrial. Su función principal es proporcionar un acoplamiento ajustable entre un tractor (o maquinaria similar) y el implemento acoplado, utilizando energía hidráulica para extender o retraer según sea necesario. La articulación esférica permite flexibilidad y movimiento multidireccional.

Características del tercer punto hidráulico estándar con articulación esférica:

El tercer punto utiliza fluido hidráulico a presión para mover el pistón dentro del cilindro, facilitando los ajustes en la longitud del tercer punto. Los extremos de rótula proporcionan un punto de conexión giratorio, garantizando una amplia gama de movimientos y reduciendo la tensión en la articulación durante los movimientos operativos. Fabricados normalmente en acero de alta calidad o materiales similares, estos eslabones están diseñados para soportar cargas elevadas y condiciones duras. Algunos modelos con válvulas integradas incorporan válvulas de seguridad o control para regular la presión hidráulica y garantizar un funcionamiento suave.

Eslabón superior hidráulico estándar con rótula Aplicación:

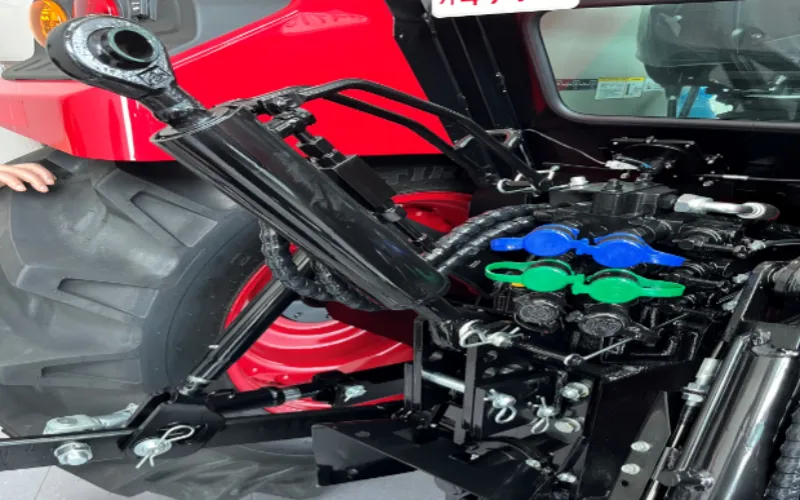

Se utilizan ampliamente en la agricultura para conectar tractores a diversos implementos como arados, gradas, sembradoras y segadoras. La capacidad de ajustar el ángulo y la altura del implemento en tiempo real puede ser crucial para un rendimiento óptimo. En algunos casos, estos brazos superiores hidráulicos pueden emplearse en maquinaria de construcción, especialmente cuando es necesario un acoplamiento ajustable entre máquinas. Para tareas como nivelar, nivelar o labrar, los brazos superiores ajustables pueden ser ventajosos, ya que permiten un control preciso de los implementos.

Dibujo del tercer punto hidráulico estándar con articulación esférica

ΦA(DIÁMETRO)	E	ΦB	ΦC	ΦD	S	F	P
50	256	60	30	19.3	60	44	G3/8
50	266	60	30	25.4	60	51	G3/8
60	280	70	35	25.4	65	51	G3/8
80	301	95	40	25.4	70	51	G3/8

Tabla de datos

Aquí podemos ver datos dimensionales importantes para los cilindros Top Link

Código ordenado	ΦA	Z carrera	E	B	C	ΦD	S	Volumen（litro）	Peso (Kgs.)
WTL-FE50×30×160-416	30	160	416	50	60	19.30	60	0.32	5.60
WTL-FE50×30×210-466	30	210	466	50	60	19.30	60	0.42	6.20
WTL-FE50× 30×280-536	30	280	536	50	60	19.30	60	0.56	7.10
WTL-FE50×30×400-656	30	400	656	50	60	19.30	60	0.80	8.50
WTL-FE50×30×160-426	30	160	426	50	60	25.40	65	0.32	6.30
WTL-FE50×30×210-476	30	210	476	50	60	25.40	65	0.42	6.90
WTL-FE50×30×280-546	30	280	546	50	60	25.40	65	0.56	7.90
WTL-FE50×30×400-666	30	400	666	50	60	25.40	65	0.80	9.20
WTL-FE60×35×160-440	35	160	440	60	70	25.40	65	0.48	7.80
WTL-FE60×35×210-490	35	210	490	60	70	25.40	65	0.63	8.60
WTL-FE60×35×280-560	35	280	560	60	70	25.40	65	0.84	9.60
WTL-FE60×35×400-680	35	400	680	60	70	25.40	65	1.20	15.60
WTL-FE80×40×160-461	40	160	461	80	90	25.40	70	0.90	12.50
WTL-FE80×40×210-511	40	210	511	80	90	25.40	70	1.20	13.70
WTL-FE80×40×280-581	40	280	581	80	90	25.40	70	1.60	15.20
WTL-FE80×40×400-701	40	400	701	80	90	25.40	70	2.20	18.00

¡Consiga hoy mismo su cilindro hidráulico Top Link!

Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros hidráulicos que necesita.

Material

Siempre utilizamos material de buena calidad para nuestros cilindros Top Link

Presión de trabajo: 180 bares.
Velocidad: 0,5 m/s.
Temperatura de trabajo: -25ºC – +80ºC.
Aceite: Aceite mineral.
Varilla: C45 f7 25 micras.
Tubo: C1020, H9.
VÁSTAGO:Acero C1045.
PISTÓN:Acero C1045.
PUERTOS:G3/8
Válvula: Válvula antirretorno doble
SELLOS:Hallite.
PINTURA:Negro(STD), color y otros colores personalizados están disponibles.

Procesos de producción

Cómo fabricamos cilindros hidráulicos Top Link

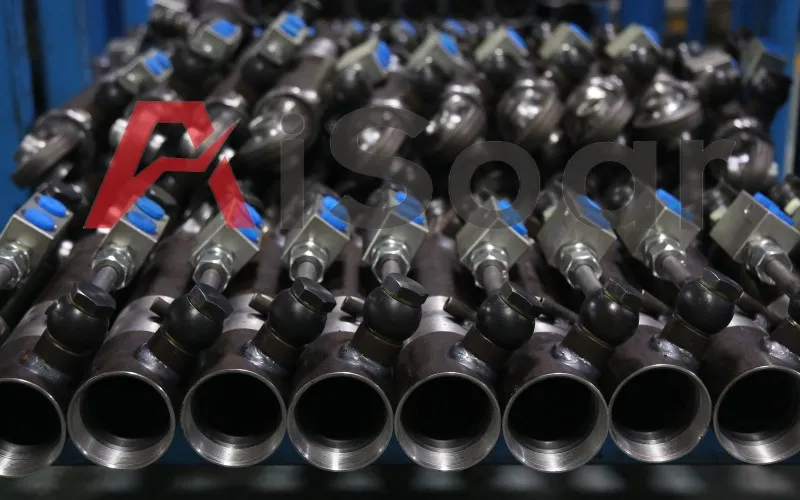

Mecanizado

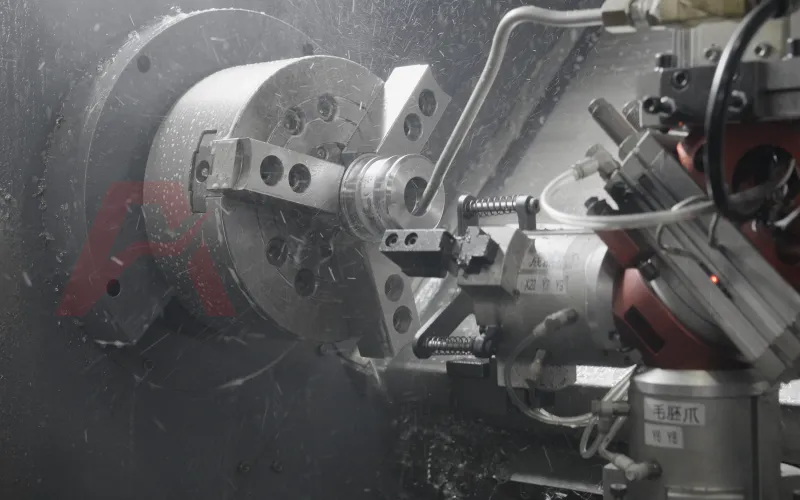

Mecanizadas por centros compuestos de torneado y fresado de Mazac y Dawei, la tolerancia y la precisión de cada pieza serán buenas y estables.

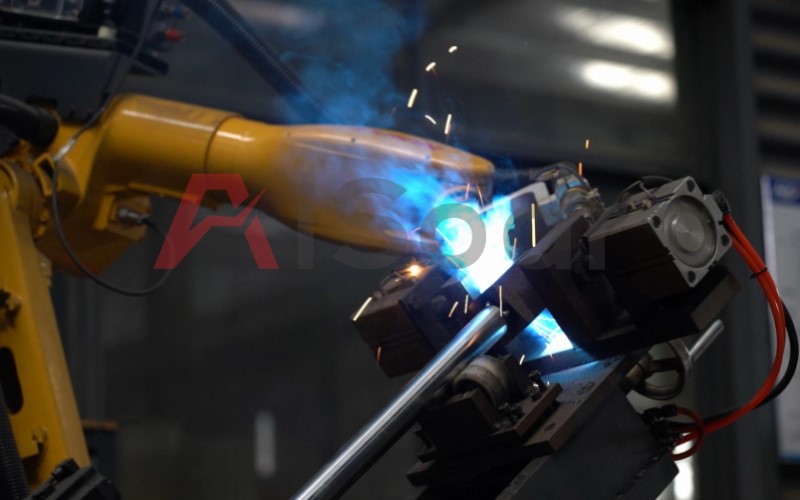

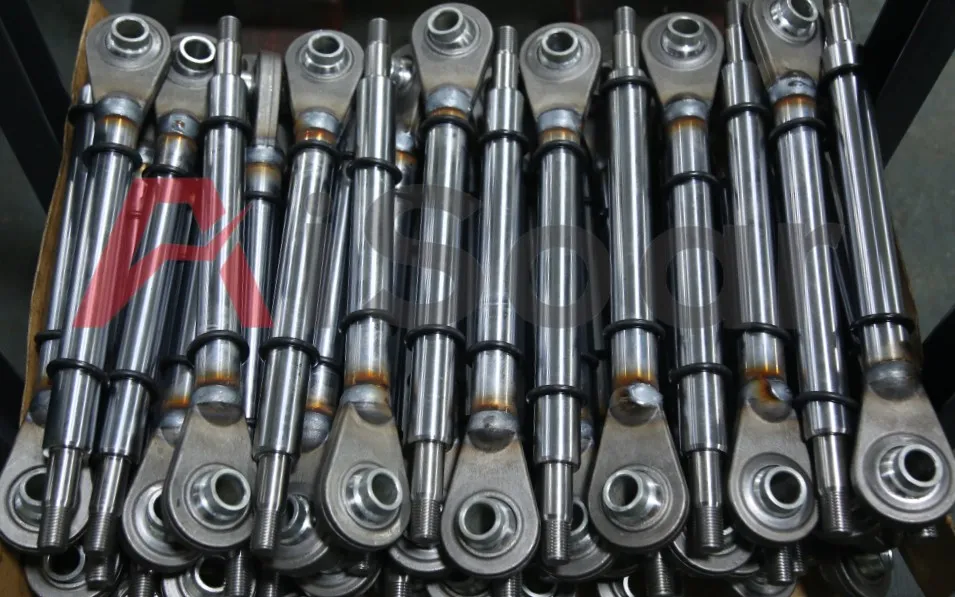

Soldadura

Soldado por máquinas de soldadura automática y brazo mecánico, resulta nuestra buena calidad de soldadura.

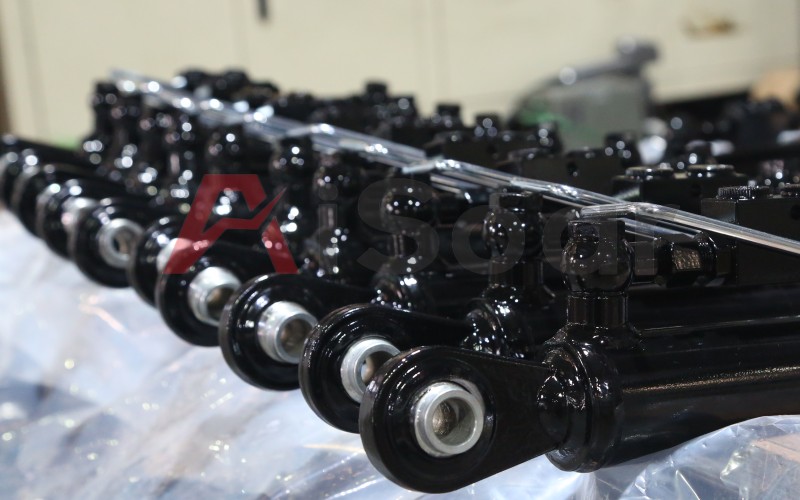

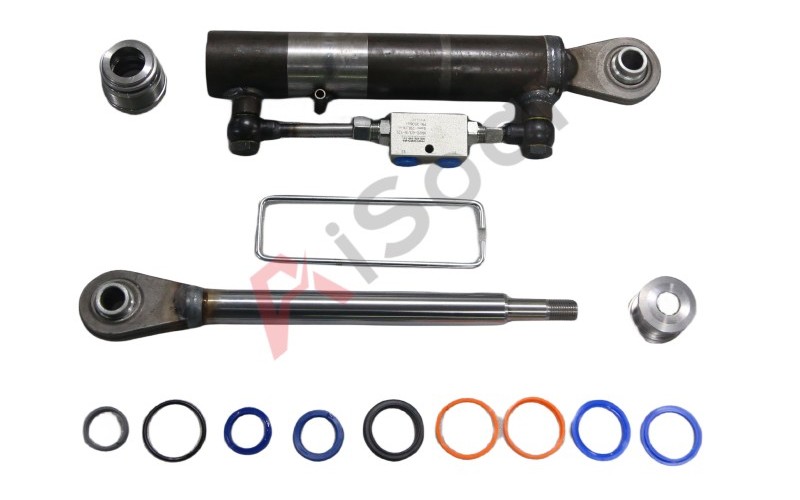

Montaje

AiSoar ensambla los cilindros hidráulicos Top Link siguiendo unos pasos precisos para garantizar su funcionalidad y seguridad. Comience por preparar los componentes limpios y lubricar las juntas. Instale las juntas y ensamble el pistón, luego insértelo cuidadosamente en el cuerpo del cilindro. Suelde firmemente la espiga de montaje si procede. Apriete los tornillos según las especificaciones, compruebe que no haya fugas, purgue el aire y realice pruebas de funcionamiento.

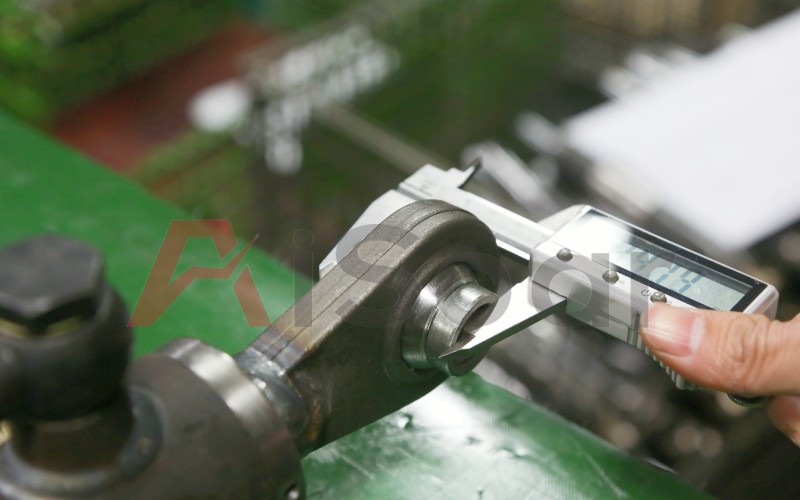

Inspección

Various precision inspection equipment is applied in the quality control, so we have 100% detection capability and traceability.

Pruebas

1.La máquina de prueba salada prueba la barra cromada y para ver la capacidad para el funcionamiento anticorrosión.

2.Making las 72 o 96 horas para la prueba, podemos hacerlo más largo según el requisito especial de clientes.

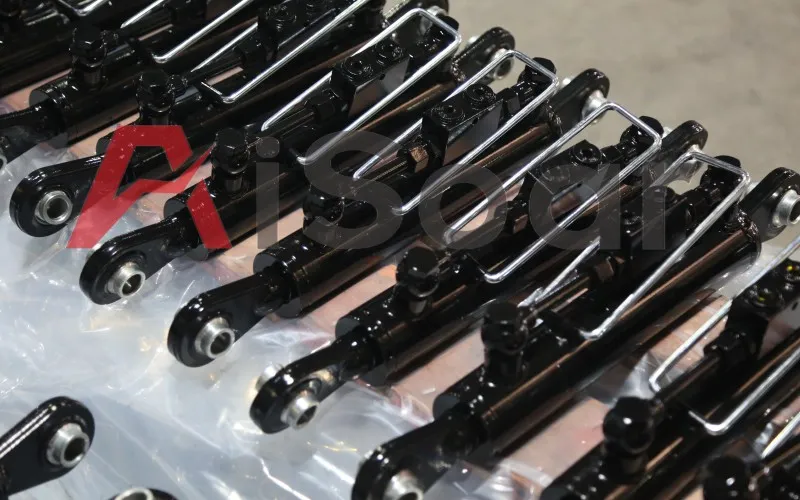

Pintura

1. Pintar la capa de fondo, normalmente tarda un día en secarse.

2. 2. Pintura de acabado.

Tenemos nuestro propio color de pintura estándar, y el espesor de la pintura es de 40 micras.

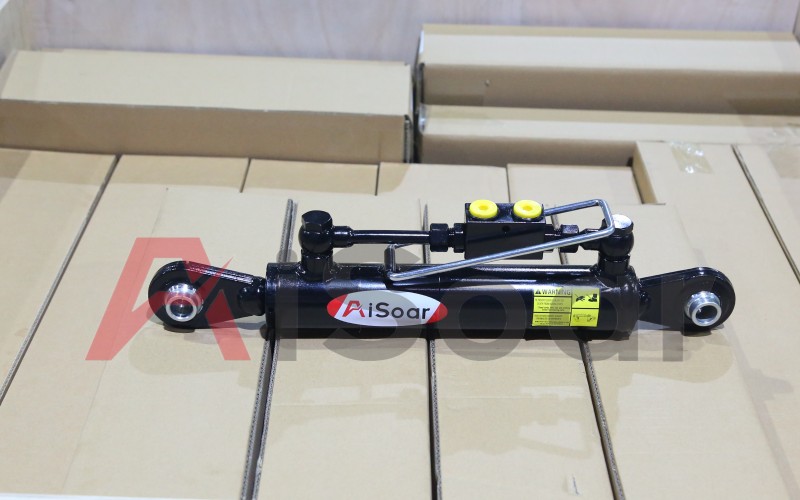

Paquete

Bolsa de burbujas + Estuche de madera (por defecto).

Nuestra fábrica

Servicio personalizado OEM disponible

¿Qué tipo de cilindros necesita?

Cilindro hidráulico OEM Top Link

Un tercer punto hidráulico estándar personalizado con ojo fijo es un cilindro hidráulico especializado diseñado para aplicaciones de maquinaria agrícola, como tractores. He aquí un proceso general:

Recopilación de requisitos:
Determinar las necesidades específicas de la maquinaria o aplicación, incluyendo la longitud, diámetro y carrera requeridos del tercer punto hidráulico, así como la capacidad de carga y la presión nominal necesarias en función de las tareas que vaya a realizar el tercer punto.

Especificaciones de diseño:
Decida el diseño del ojo fijo, incluido el tamaño y el tipo de ojo necesario para los puntos de conexión.
Especifique los materiales que ofrecerán la resistencia y durabilidad necesarias, teniendo en cuenta factores como la resistencia a la corrosión y la exposición a diversas condiciones ambientales.

Ingeniería y modelado CAD:
AiSoar utiliza programas de diseño asistido por ordenador (CAD) para crear modelos detallados de la conexión superior. Este paso es crucial para visualizar el producto final y realizar cálculos precisos.
Realice simulaciones si es necesario para comprobar la resistencia y funcionalidad del diseño en diversas condiciones de carga.

Cilindro hidráulico OEM

Ingeniería y modelado CAD:
AiSoar utiliza programas de diseño asistido por ordenador (CAD) para crear modelos detallados de la conexión superior. Este paso es crucial para visualizar el producto final y realizar cálculos precisos.
Realice simulaciones si es necesario para comprobar la resistencia y funcionalidad del diseño en distintas condiciones de carga.

Fabricación a medida:
Basándose en el diseño, fabrique el cuerpo del cilindro, el pistón y el vástago. Esto puede implicar procesos de mecanizado como torneado, fresado y soldadura.
Asegúrese de que los extremos de los ojos fijos están bien sujetos y son capaces de soportar las fuerzas a las que se verán sometidos.

Montaje y pruebas:
Monte el tercer punto hidráulico, incluyendo la instalación de juntas y el llenado con fluido hidráulico.
Realice pruebas rigurosas para comprobar que no haya fugas, garantizar un funcionamiento correcto y verificar que cumple las especificaciones de carga y presión.

Preguntas frecuentes

R: Bueno, depende bastante de la cantidad o el estilo del cilindro hidrualico. En la mayoría de los casos, 4~6 semanas para la primera orden, y podemos acortar el plazo de ejecución para la vieja orden.

R: Sí, lo hacemos. Podemos diseñar el cilindro a medida, construirlo, suministrarlo y solucionarlo en todo el mundo.

R: Claro. Usted nos proporciona el dibujo y nosotros se lo personalizamos.
