Aspectos básicos del cilindro hidráulico de tirante superior
Los cilindros de tirante superior se utilizan principalmente para conectar tractores a implementos, permitiendo a los operadores ajustar la altura, el ángulo o la inclinación del equipo.
Los cilindros de tirante superior se utilizan principalmente para conectar tractores a implementos, permitiendo a los operadores ajustar la altura, el ángulo o la inclinación del equipo. Son esenciales para aplicaciones como el arado, donde la profundidad del implemento en el suelo es crítica.
Tipos de métodos de montaje comunes para cilindros de tirante superior

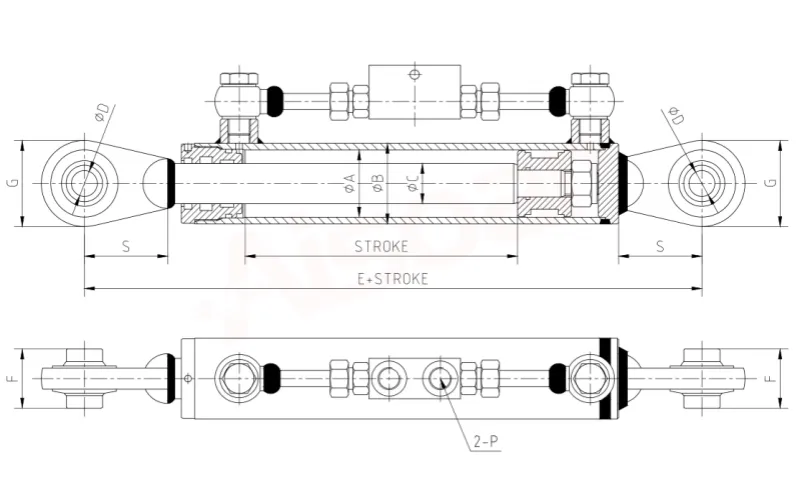

Rótula en ambos extremos
Descripción estructural: Ambos extremos del cilindro están equipados con cabeza esférica (bola universal), permitiendo que ambos extremos tengan un cierto espacio de movimiento angular.
Características funcionales:
- Rotación multiángulo de 360°, capacidad de adaptación automática.
- Puede compensar eficazmente errores de montaje del equipo y cambios dinámicos en operaciones de suspensión de tres puntos.
- Puede aliviar la influencia provocada por la fuerza lateral y reducir el desgaste del pasador del eje.
Aplicación: Adecuado para cambios frecuentes de implementos agrícolas con necesidad de adaptación angular.
| ΦA(Diámetro del Cilindro) | E | ΦB | ΦC | ΦD | F | G | S | P |
| 50 | 250 | 60 | 30 | 19.3 | 44 | 62 | 62 | G3/8 |
| 50 | 270 | 60 | 30 | 25.4 | 51 | 75 | 65 | G3/8 |
| 60 | 280 | 70 | 35 | 25.4 | 51 | G3/8 | ||
| 80 | 310 | 95 | 40 | 25.4 | 51 | G3/8 |

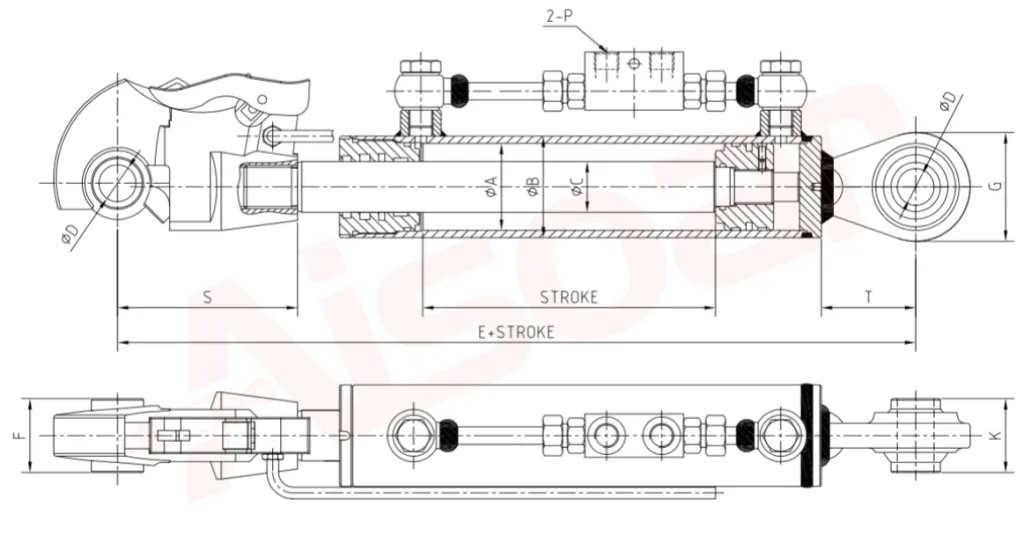

Gancho rápido en un extremo, articulación en el otro
Descripción estructural: un extremo es un gancho rápido y el otro extremo es una articulación esférica.
Características funcionales:
- El extremo de gancho rápido permite instalación y desmontaje rápidos sin herramientas, lo que mejora la eficiencia del trabajo y es ideal para escenarios donde se cambian frecuentemente los implementos.
El extremo esférico mantiene la adaptabilidad angular para garantizar la estabilidad de la conexión y la adaptabilidad mecánica.
| ΦA(Diámetro del Cilindro) | ΦC | E | ΦB | ΦD | F | S | K | G |
| 60 | 35 | 395 | 70 | 25.4/28.4 | 51 | 124 | 50 | 115 |
| 70 | 35 | 395 | 80 | 51 | 124 | 50 | ||
| 80 | 40 | 325 | 95 | 51 | 128 | 50 | ||
| 90 | 40 | 425 | 105 | 51 | 128 | 50 |
Gancho rápido en un extremo, articulación en el otro
- Descripción estructural: un extremo es un gancho rápido y el otro extremo es una articulación esférica.
Características funcionales:
- El extremo de gancho rápido permite instalación y desmontaje rápidos sin herramientas, lo que mejora la eficiencia del trabajo y es ideal para escenarios donde se cambian frecuentemente los implementos.
- El extremo esférico mantiene la adaptabilidad angular para garantizar la estabilidad de la conexión y la adaptabilidad mecánica.
ΦA ΦB ΦC Carrera E+Carrera F G K 60 70 35 200 550 51 62 44 250 600 70 80 200 550 250 600 80 95 40 200 600 75 51 250 650 90 105 200 600 250 650 100 115 45 200 600 85 51 250 650 Comparación de escenarios aplicables para diferentes tipos
Tipo de montaje Compensación angular Estabilidad Escenario de aplicación Gancho rápido + Articulación Moderada Alta Maquinaria agrícola estándar o equipo principal de construcción, donde se requiere carga uniforme y cierta flexibilidad Gancho rápido + Rótula Máxima Baja Extremos de herramientas o aplicaciones adaptativas especiales en terrenos complejos, con cambios de ángulo grande frecuentes o intercambios rápidos) Doble rótula Muy alta Media Tareas que exigen adaptabilidad extrema, como superar terreno irregular o grandes desalineaciones de montaje Componentes de los kits de cilindros hidráulicos
- Cuerpo del cilindro: Estructura principal que aloja las partes móviles internas y retiene el aceite hidráulico presurizado.
- Pistón: Componente interno deslizante dentro del cuerpo del cilindro que divide la cámara interna y convierte la energía hidráulica en fuerza lineal.
- Vástago: Eje conectado firmemente al pistón; transmite el movimiento generado externamente mediante extensión y retracción según el recorrido del pistón.
- Juntas: Componentes de precisión diseñados para contener el fluido hidráulico dentro del cilindro y mantener los contaminantes fuera, garantizando la integridad del sistema y la prevención de fugas.
- Mangueras hidráulicas: Conductos flexibles de alta presión que transportan el fluido hidráulico entre la bomba, el cilindro y el depósito, manteniendo el flujo y la presión consistentes del sistema.
- Accesorios de extremo: Dispositivos conectores fijados en los extremos del cilindro, permitiendo sujeción segura a equipos, estructuras o implementos para una transmisión efectiva de fuerza.
Conclusión
El cilindro hidráulico de tirante superior juega un papel esencial en la maquinaria agrícola y de construcción moderna al permitir conexiones eficientes, precisas y flexibles entre tractores y varios implementos. Al comprender las características estructurales, opciones de montaje comunes y componentes clave—incluyendo dobles rótulas, ganchos rápidos y articulaciones—los operadores pueden seleccionar la configuración óptima para adaptarse a sus requisitos específicos de campo.
Los kits de cilindros hidráulicos de alta calidad no solo ofrecen un rendimiento mecánico excepcional y un ajuste suave de implementos, sino que también dependen de tecnología de sellado avanzada para minimizar fugas hidráulicas y reducir tiempos de mantenimiento. Ya sea que tu trabajo involucre maquinaria estándar o entornos especializados que demanden alta compensación angular y adaptabilidad, elegir el diseño apropiado de cilindro hidráulico de tirante superior es vital para maximizar la eficiencia, seguridad y vida útil del equipo.
Si necesitas asesoramiento profesional para selección o una solución personalizada de cilindros hidráulicos, nuestros expertos técnicos están listos para ayudarte. Contáctanos hoy mismo para descubrir cómo nuestros kits de cilindros hidráulicos pueden apoyar tus operaciones agrícolas o de construcción y aumentar tu productividad.
