Introducción
Un cilindro hidráulico de doble efecto significa que el vástago del cilindro se extiende y retrae mediante presión hidráulica. En cambio, un cilindro hidráulico de doble vástago permite que el vástago del cilindro se extienda y retraiga desde ambos extremos del cilindro.
Aunque ambos términos puedan parecer similares, son conceptos distintos. Hoy explicaré en detalle la diferencia entre un cilindro hidráulico de doble efecto y un cilindro hidráulico de doble vástago.

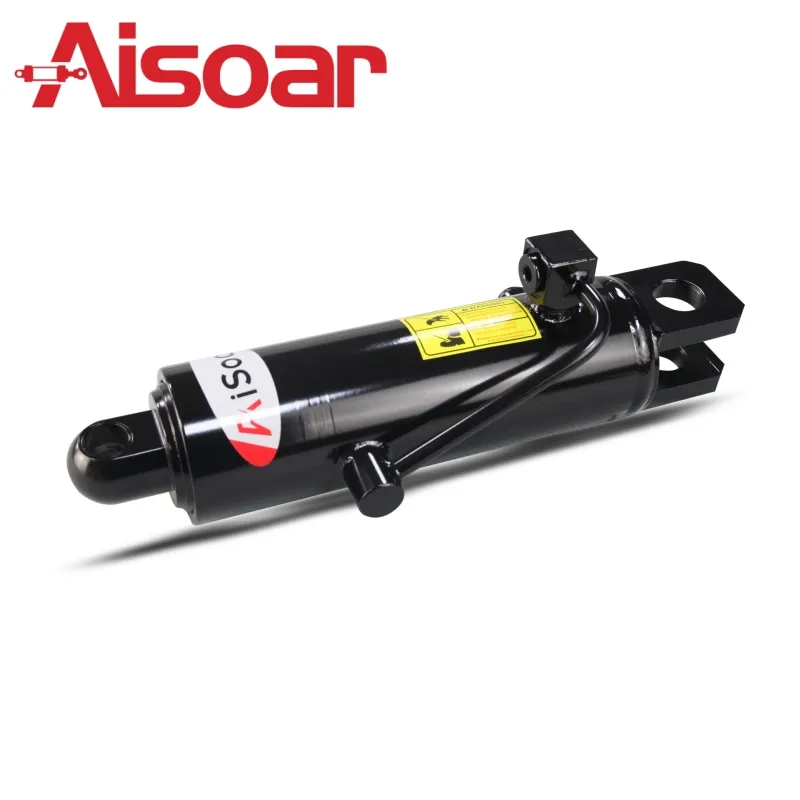

Cilindro Hidráulico de Doble Efecto
Según las condiciones de trabajo y su estructura, los cilindros hidráulicos se pueden dividir en cilindros de doble efecto y de simple efecto. A su vez, pueden ser de vástago simple o de vástago doble.
El llamado cilindro de doble efecto se refiere a que el pistón puede ser empujado y retraído en ambas direcciones contra la carga, utilizando la presión del aceite en ambos lados. Dicho de manera simple, ambos compartimentos están llenos de aceite y el movimiento en ambas direcciones se produce gracias a la presión hidráulica.
(1) Cilindro de Vástago Simple
Solo uno de los lados del cilindro tiene el vástago del pistón sobresaliendo. Como las áreas efectivas de las dos cámaras son diferentes, a menudo se les llama cilindros diferenciales. Este tipo de cilindro es extremadamente común y representa más del 85% de todos los actuadores hidráulicos en aplicaciones prácticas.
(2) Cilindro de Doble Vástago

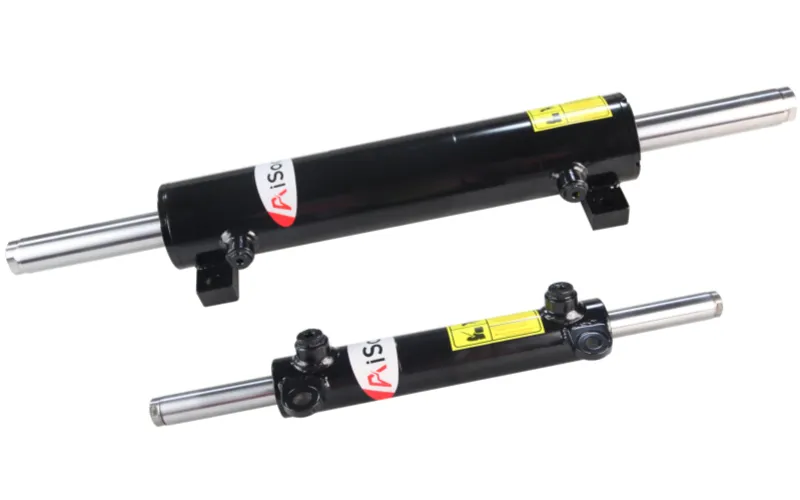

Un cilindro de doble vástago tiene los vástagos del pistón extendidos en ambos lados del pistón. Generalmente, ambos vástagos tienen el mismo diámetro, por lo que el área efectiva en ambos lados del pistón es idéntica.
El cilindro de doble vástago es un tipo de cilindro hidráulico de doble vástago. Si el cuerpo del cilindro está fijo y el vástago del pistón está conectado a una mesa de trabajo, el rango de movimiento del cilindro hidráulico será tres veces su carrera efectiva.
Si el vástago del pistón está fijo y el cilindro está conectado a la mesa de trabajo, el rango de movimiento será el doble de la carrera efectiva.
Cilindro de Simple Efecto
Los cilindros de simple efecto se utilizan en situaciones en las que la dirección de la carga está fija. Solo un lado del pistón necesita ser llenado con aceite a presión, mientras que el otro lado puede conectarse al depósito de aceite o a la atmósfera.
Es decir, el movimiento en una dirección se produce mediante la presión del aceite, mientras que el retorno se realiza por fuerzas externas, como el peso propio o un resorte.
El cilindro de émbolo es un tipo de cilindro de simple efecto. El vástago del cilindro, también llamado émbolo, tiene el mismo grosor que el tubo interior del cilindro, pero no tiene pistón. Solo puede extenderse de manera activa y retraerse mediante fuerzas externas.
El émbolo también puede ser un tubo de pared gruesa con un extremo cerrado para reducir el peso. Los cilindros de simple efecto con vástago único, como los cilindros de émbolo, son más comunes, mientras que los de doble vástago son más raros.
La diferencia principal entre los cilindros de simple y doble efecto radica en la fuerza que pueden generar. Los cilindros de simple efecto solo generan fuerza en una dirección y se utilizan a menudo en aplicaciones que requieren fuerzas lentas y constantes. Los cilindros de doble efecto, por otro lado, pueden generar fuerzas mucho mayores en ambas direcciones y son ideales para aplicaciones donde se requiere una gran fuerza en ambas direcciones.
Cilindro Hidráulico Telescópico
En los cilindros hidráulicos telescópicos de simple efecto, el segmento más grueso siempre se extiende primero, y el más delgado se retrae primero. Debido al cambio brusco del área activa, también hay un cambio repentino en la presión.
Los cilindros telescópicos pueden extenderse y retraerse simultáneamente. En los cilindros telescópicos de doble efecto, tanto la extensión como la retracción se producen mediante presión hidráulica.
En resumen, un cilindro de doble vástago puede ser de doble o simple efecto. Los cilindros de doble vástago y doble efecto son más comunes, mientras que los cilindros de doble vástago y simple efecto son bastante raros.
Si tienes más preguntas sobre los cilindros hidráulicos, no dudes en ponerte en contacto a través del correo electrónico: [email protected]
