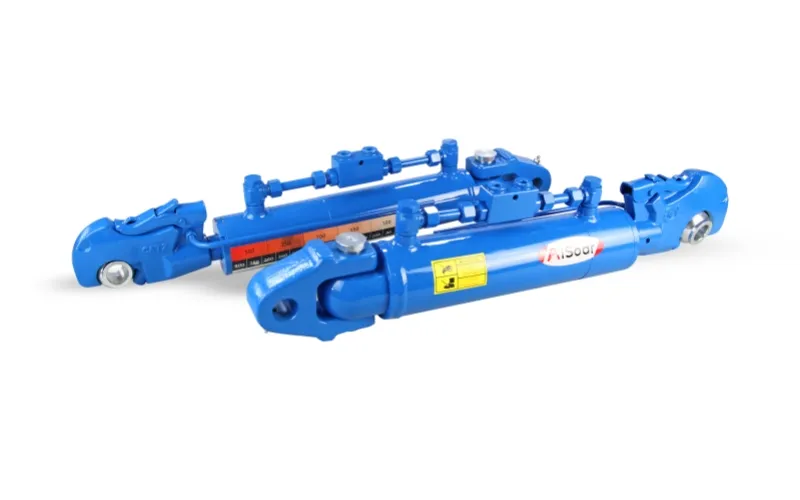

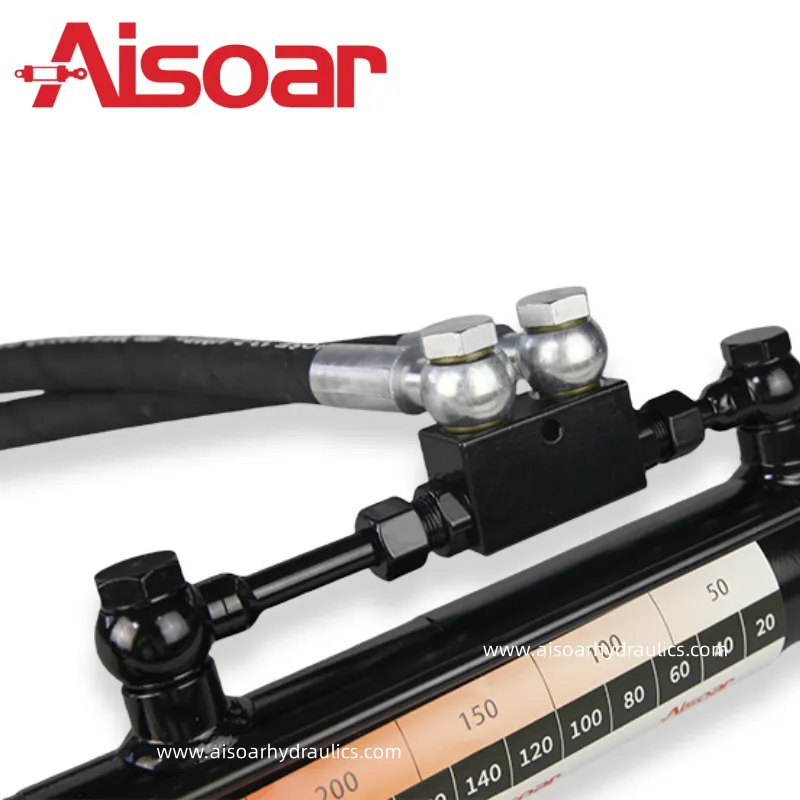

Cilindro Hidráulico Top Link con Gancho Rápido y Rótula

Este cilindro hidráulico de largo superior se utiliza ampliamente en tractores agrícolas, especialmente para acoplar y ajustar implementos como arados, gradas y segadoras. El rápido permite cambiar los implementos de forma rápida y sin herramientas, mientras que la rótula proporciona ajustes de ángulo suaves, lo que garantiza una operación eficaz en terrenos irregulares o en pendiente. Esto lo convierte en una solución ideal para agricultores y contratistas que buscan mayor eficiencia, seguridad y productividad en las operaciones diarias con sus equipos.

Modelo:	Brazo superior hidráulico estándar con rótula
PSI:	160 bares
Aplicación:	Tractores
Plazo de entrega:	3-6 semanas
Muestra:	Disponible
Personalizado:	Disponible

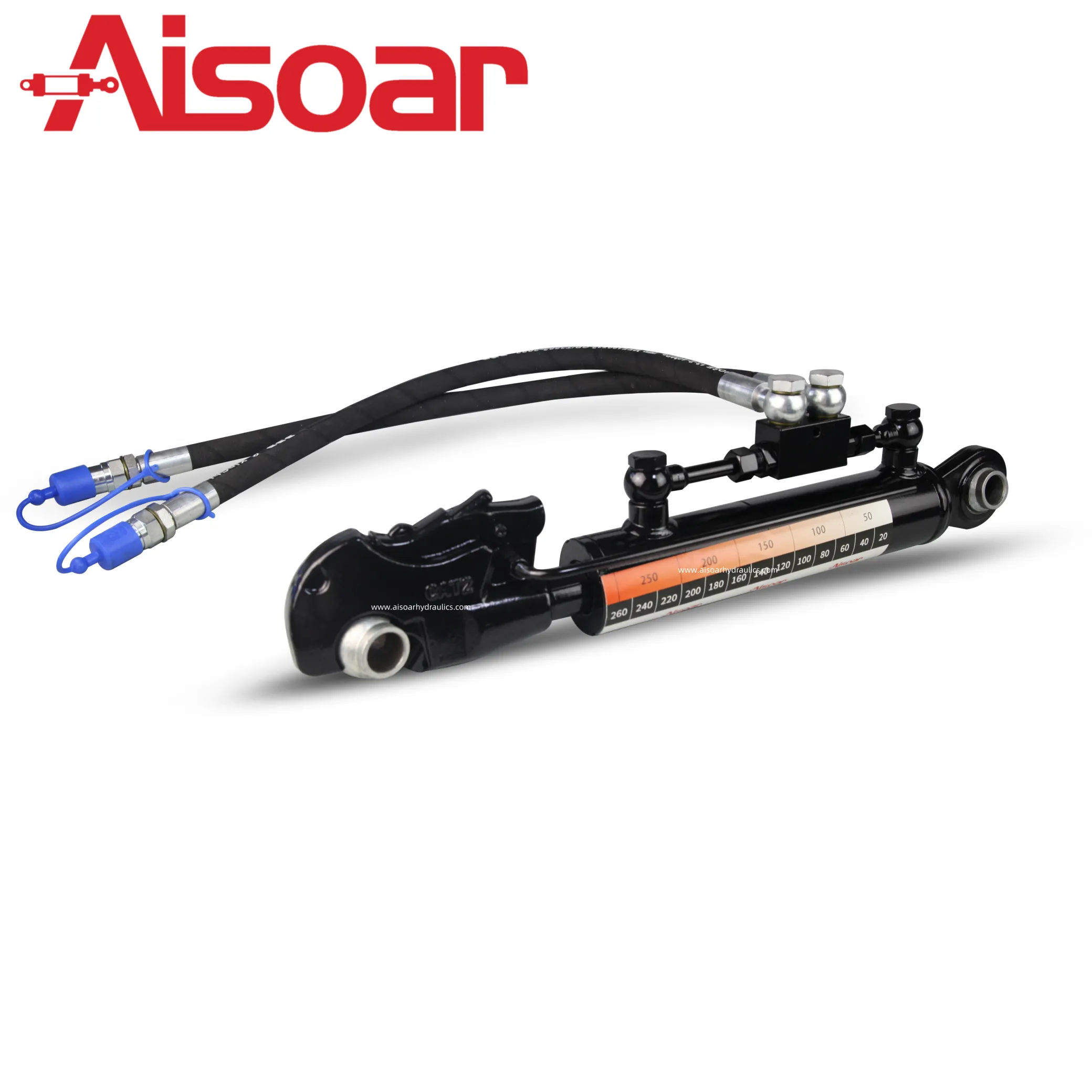

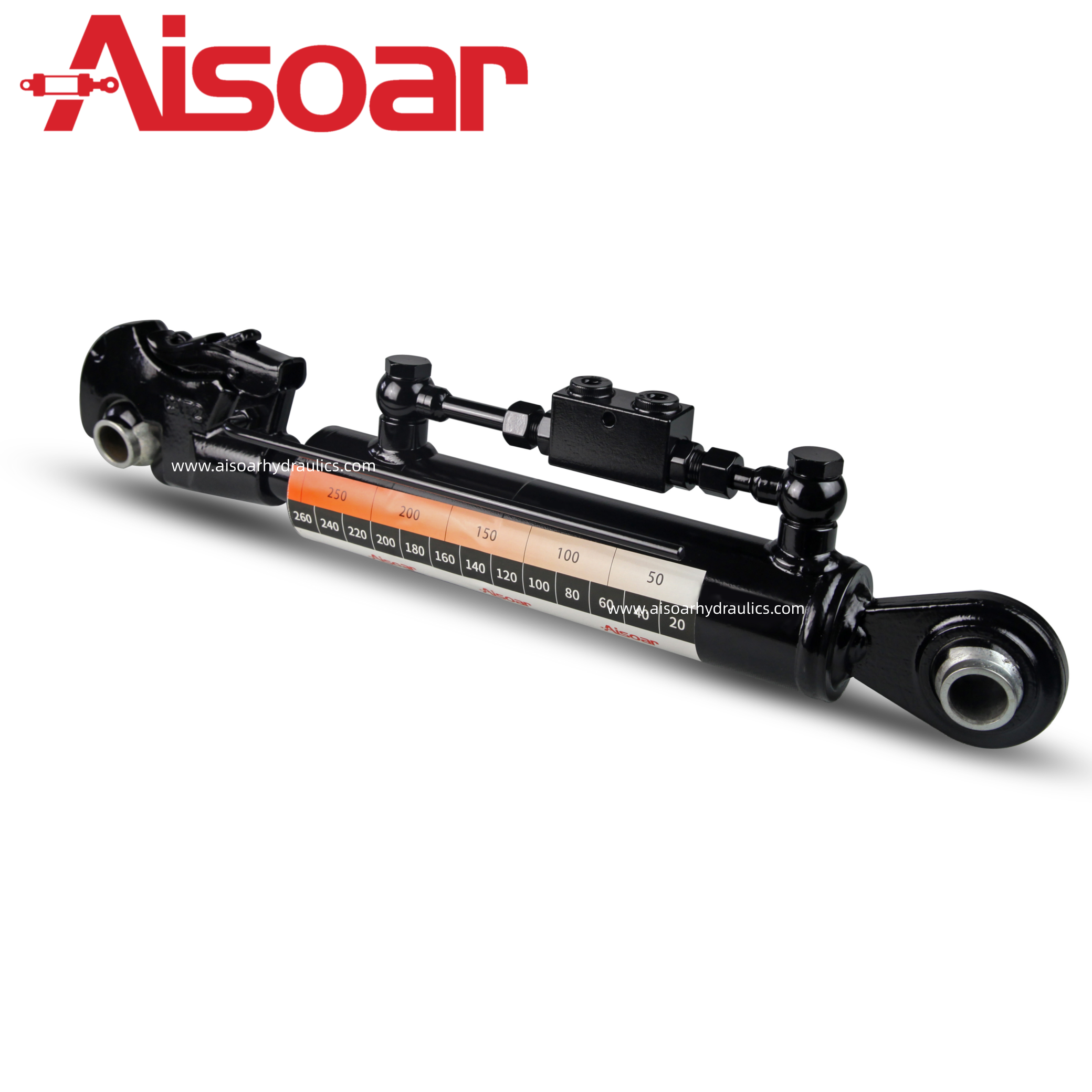

Cilindro Hidráulico de Largo Superior con Rápido y Rótula

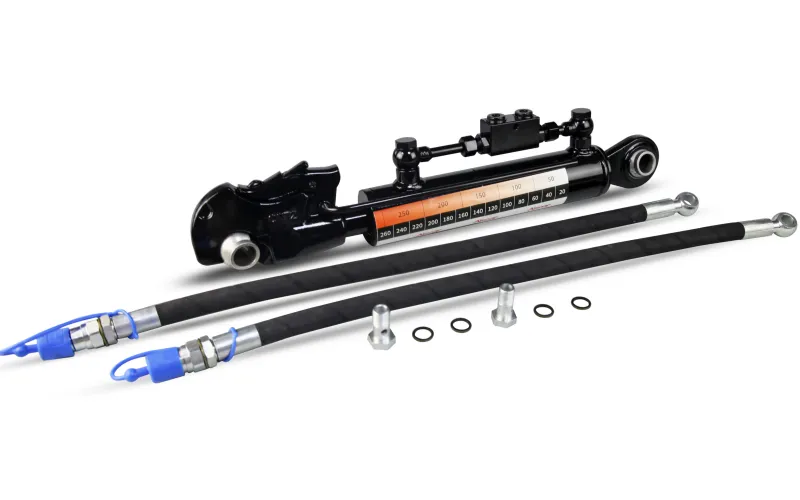

Cilindro Hidráulico de Largo Superior con Rápido y Ojo Fijo

Un dibujo detallado

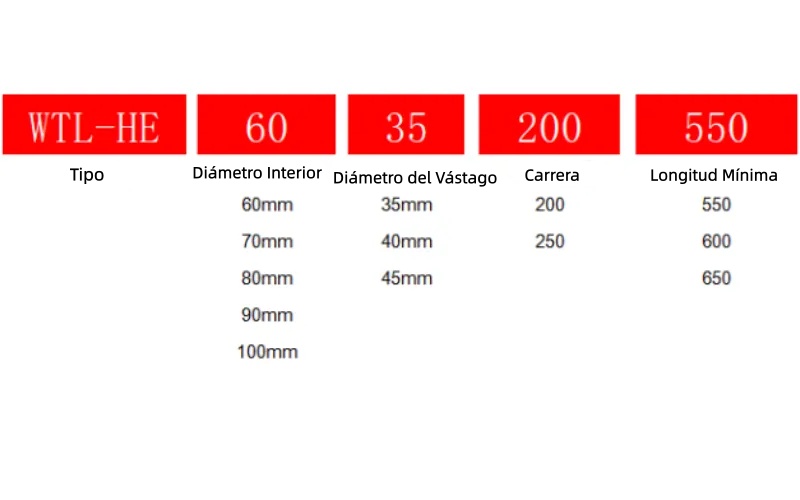

Sistema de Códigos de Modelo

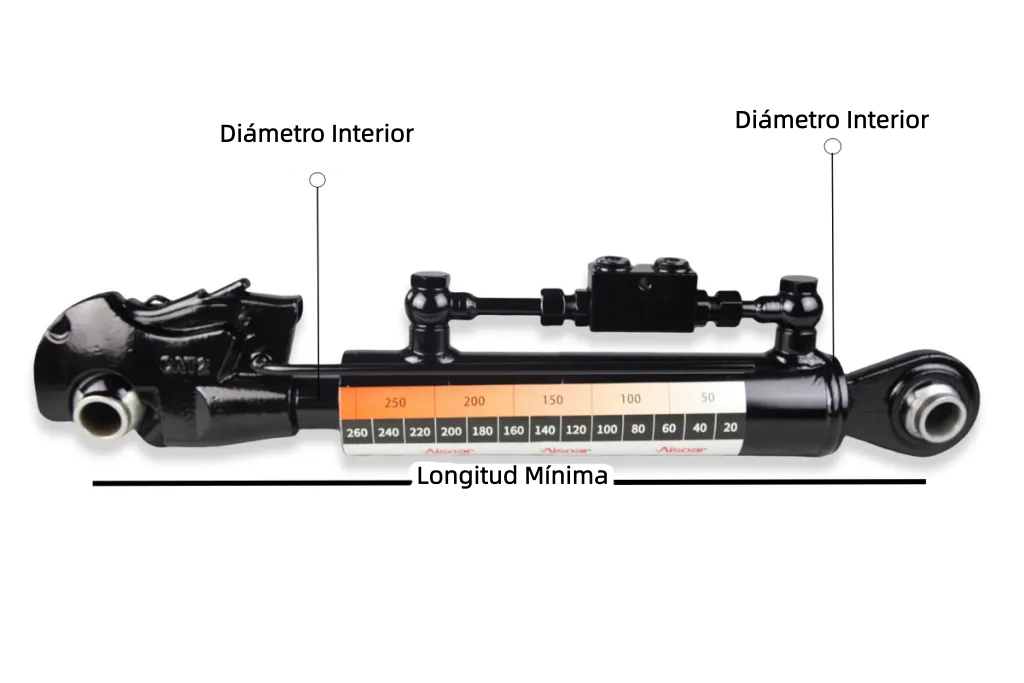

Diagrama del Cilindro Hidráulico de Largo Superior con Rápido y Ojo Fijo

Descripción General del Cilindro Hidráulico con Rápido y Ojo Fijo:

Diseño de Enganche Rápido: Permite el acoplamiento y desacoplamiento rápidos y seguros de implementos sin necesidad de herramientas adicionales, ahorrando un tiempo valioso en la preparación.
Rótula Integrada: Proporciona un amplio rango de movimiento angular, garantizando una operación suave y flexible incluso en terrenos irregulares o superficies en pendiente.
Construcción de Alta Resistencia: Fabricado con materiales robustos y resistentes al desgaste para una excelente durabilidad y un rendimiento fiable en condiciones exigentes.

Aplicación del Cilindro Hidráulico con Rápido y Ojo Fijo:

Este cilindro hidráulico de largo superior se utiliza ampliamente en tractores agrícolas, especialmente para acoplar y ajustar implementos como arados, gradas y segadoras. El rápido permite cambiar los implementos de forma rápida y sin herramientas, mientras que la rótula proporciona ajustes de ángulo suaves, lo que garantiza una operación eficaz en terrenos irregulares o en pendiente. Esto lo convierte en una solución ideal para agricultores y contratistas que buscan mayor eficiencia, seguridad y productividad en las operaciones diarias con sus equipos.

Diagrama del Cilindro Hidráulico de Largo Superior Estándar con Rótula

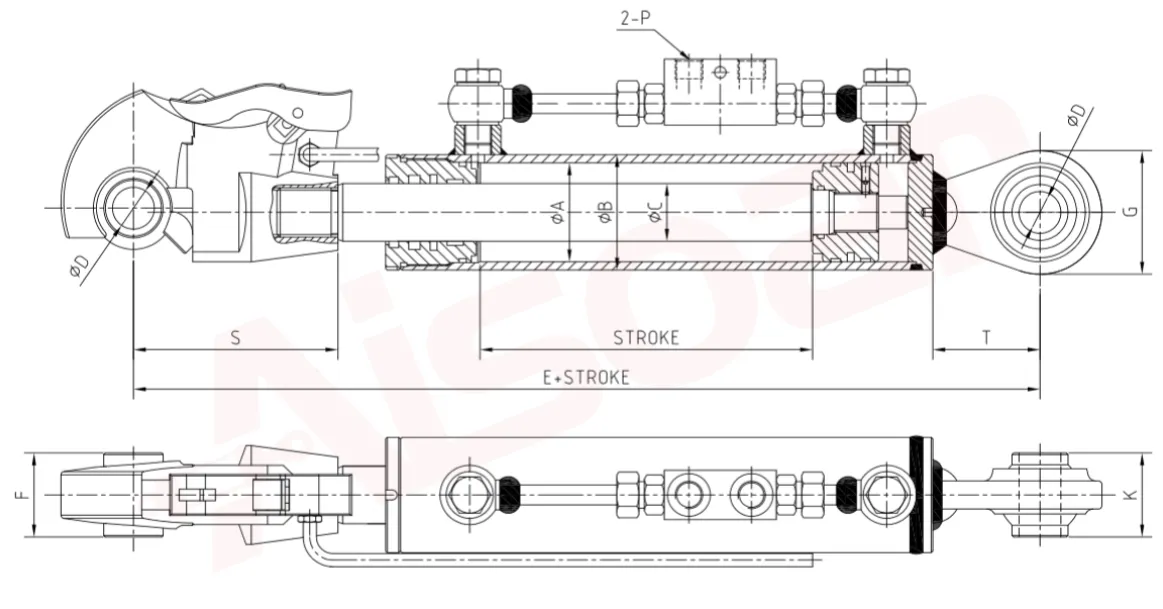

Podemos consultar las medidas principales en el diagrama inferior

Tabla de datos

Aquí podemos ver datos dimensionales importantes para los cilindros Top Link

Código de Pedido	ΦA	ΦB	ΦC	Carrera (mm)	E + Carrera	F	G	K	S	ΦD	Gama de Categorías	P	T	Empuje (@2600PSI	Capacidad de Carga (t)@2600PSI	Volumen (Litros)	Peso
																	(Kg)
WTL-HE60×35×200-550	60	70	35	200	550	51	62	44	124	19.3	Cat.2	G3/8″	62	5.1 t	3.3 t	0.55	12.5
WTL-HE60×35×250-600				250	600											0.7	13.5
WTL-HE70×35×200-550	70	80		200	550									6.9 t	5.2 t	0.95	14
WTL-HE70×35×250-600				250	600											1.15	15.5
WTL-HE80×40×200-600	80	95	40	200	600		75	51	128	19.3	Cat.3		65	9.0 t	6.8 t	1.1	18
WTL-HE80×40×250-650				250	650											1.35	20
WTL-HE90×40×200-600	90	105		200	600					25.4				11.4 t	9.2 t	1.3	19.5
WTL-HE90×40×250-650				250	650											1.65	22
WTL-HE100×45×200-600	100	115	45	200	600		85	51		25.4			75	14.1 t	11.2 t	1.55	22.5

										28.4

										30.4

WTL-HE100×45×250-650				250	650					32.4						1.9	25.5

¡Consiga hoy mismo su cilindro hidráulico Top Link!

Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros hidráulicos que necesita.

Procesos de producción

Cómo fabricamos cilindros hidráulicos Top Link

Mecanizado

Mecanizadas por centros compuestos de torneado y fresado de Mazac y Dawei, la tolerancia y la precisión de cada pieza serán buenas y estables.

Limpieza

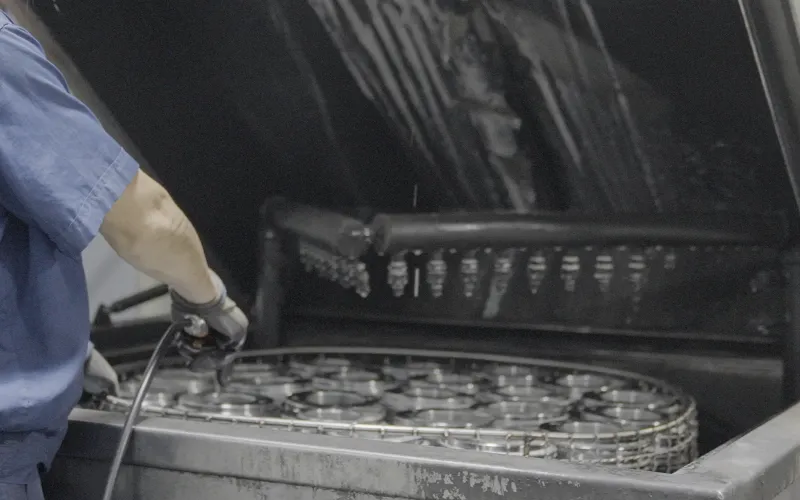

Cada pieza del cilindro se limpia con una limpiadora ultrasónica.

Soldadura

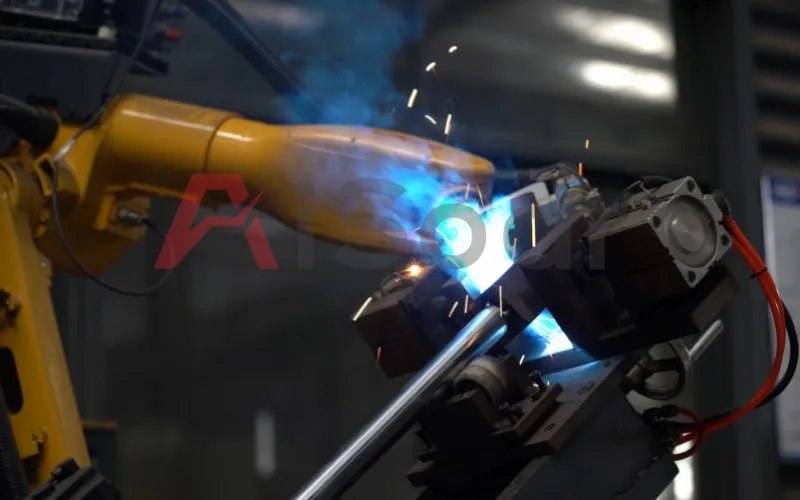

Soldado con máquinas de soldadura automática y brazo mecánico, lo que resulta en una buena calidad de soldadura.

Inspección

Se aplican varios equipos de inspección de precisión en el control de calidad, por lo que tenemos una capacidad de detección y trazabilidad del 100%.

Pruebas

1.La máquina de prueba salada prueba la barra cromada y para ver la capacidad para el funcionamiento anticorrosión.

2.Making las 72 o 96 horas para la prueba, podemos hacerlo más largo según el requisito especial de clientes.

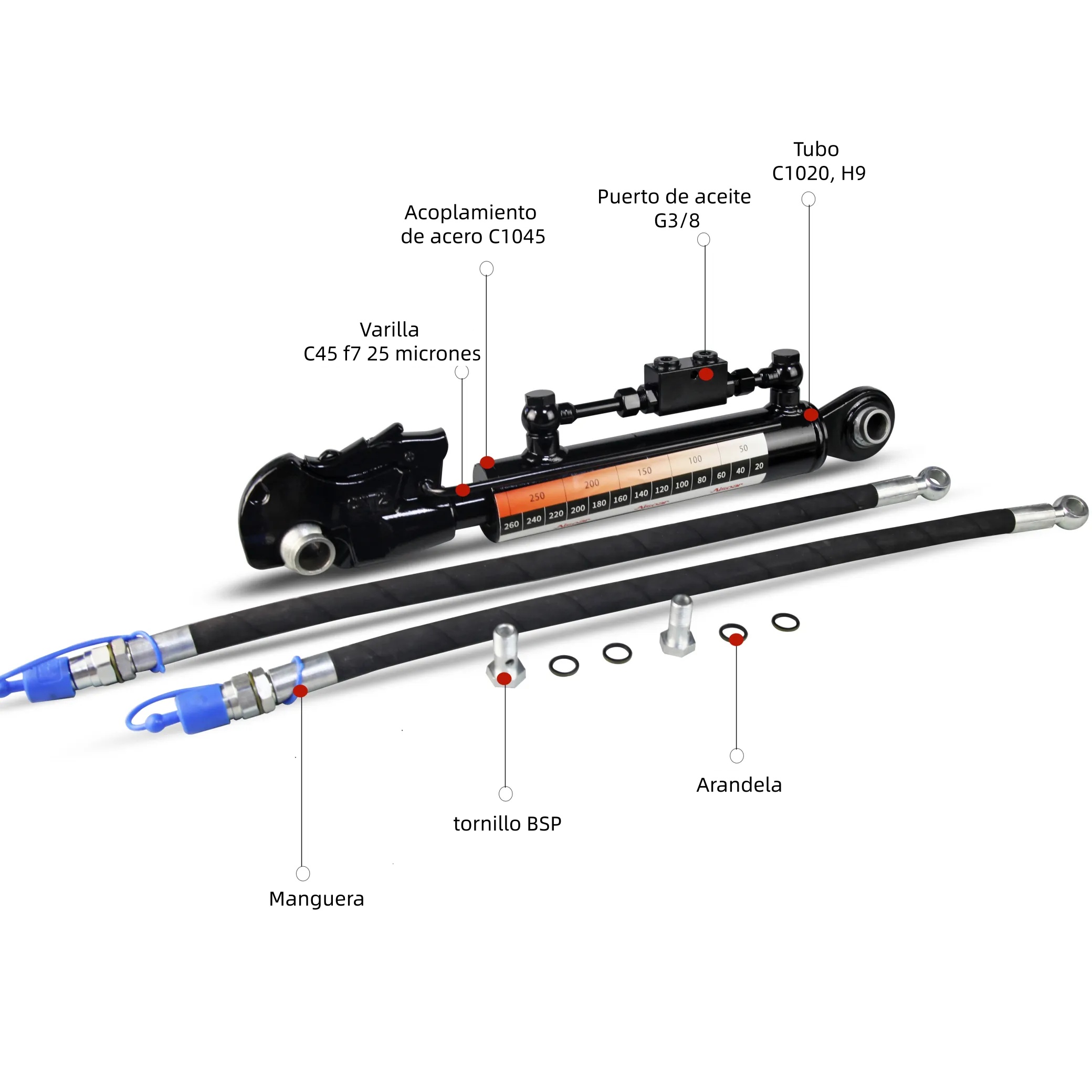

Material

Siempre utilizamos material de buena calidad para nuestros cilindros Top Link

Presión de trabajo: 180 bares.
Temperatura de trabajo: -25ºC – +80ºC
Velocidad: 0,5 m/s.
Aceite: Aceite mineral.
Vástago: C45 f7, 25 micras.
Tubo: C1020, H9.
Prensaestopas: Acero C1045.
Émbolo: Acero C1045.
Juntas: Hallite.
Conexiones: G3/8.
Perno Banjo: G3/8.
Arandela: G3/8.
Válvula: Válvula de retención doble.
Pintura: Negro (STD), disponibles otros colores y colores personalizados.
Manguera: Longitud 730mm, racores macho G1/2, G3/8 con protector antipolvo.

Cilindros Hidráulicos de Largo Superior

¿Qué tipo de cilindro de largo superior necesita?

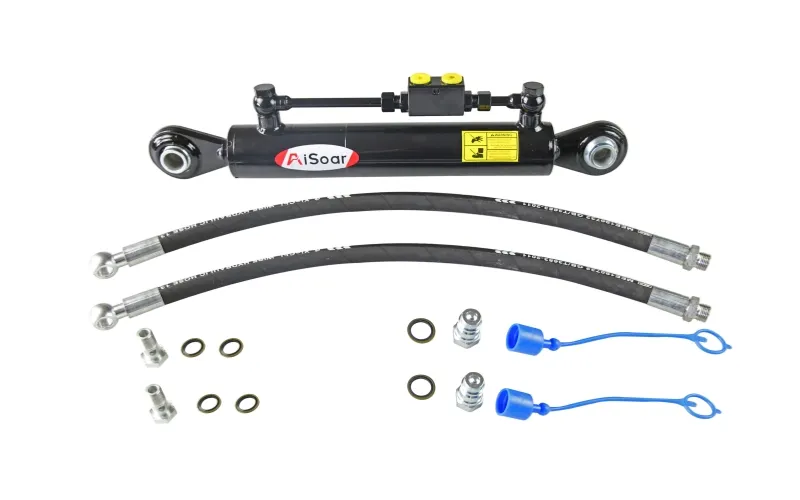

Largo Superior con Ojo Fijo

Rotación multidireccional de 360º y capacidad de auto-adaptación.
Puede compensar eficazmente los errores de montaje del equipo y los cambios dinámicos en las operaciones de enganche de tres puntos.
Puede aliviar la influencia de las fuerzas laterales y reducir el desgaste del pasador del eje.Ideales para tareas que exigen una adaptabilidad extrema, como operar en terreno irregular o con grandes desalineaciones en el montaje.

Largo Superior con Rápido

El extremo de enganche rápido permite una instalación y desmontaje rápidos y sin herramientas, lo que mejora la eficiencia del trabajo. Es ideal para escenarios donde los implementos se cambian con frecuencia.
El extremo de rótula mantiene la adaptabilidad angular para garantizar la estabilidad de la conexión y la adaptabilidad mecánica.

Extremo principal estándar para maquinaria agrícola o de construcción, donde se requiere una carga uniforme y cierta flexibilidad.

Largo Superior con Rápido y Ojo Fijo

Rápido: Enfocado en la carga y descarga rápida del extremo de la herramienta.
Rótula: Extremo de rótula (directa), que permite el giro libre en un ángulo mayor mediante una estructura esférica, absorbiendo mayores desviaciones de ángulo de montaje o trabajo. Suele ser más flexible que una junta articulada.

Aplicaciones en extremos de herramienta o aplicaciones adaptativas especiales en terrenos complejos, con cambios de ángulo grandes frecuentes o intercambios rápidos.
