¿Qué es el dispositivo de amortiguación del cilindro hidráulico?
El impacto incontrolado del pistón al final de la carrera puede provocar daños en el cilindro hidráulico, paradas del sistema y costosos tiempos de inactividad. La solución reside en dispositivos de amortiguación efectivos: los amortiguadores de cilindros hidráulicos.
Los amortiguadores de cilindros hidráulicos son dispositivos de amortiguación especializados diseñados para absorber energía cinética, ralentizar el movimiento del pistón al final de la carrera y proteger los componentes del cilindro de golpes y desgaste.
Para un rendimiento y ciclo de vida óptimos del equipo, es esencial comprender los amortiguadores; exploremos sus principios y aplicaciones.
La importancia de los amortiguadores de cilindros hidráulicos
La importancia de los amortiguadores de cilindros hidráulicos va mucho más allá de simplemente proteger el hardware. En entornos industriales de alto rendimiento, los movimientos rápidos y repetitivos del pistón son estándar. Sin un dispositivo de amortiguación efectivo, la energía cinética no controlada al final de la carrera resulta en impactos severos, fatiga de componentes, contaminación acústica e incluso fallos totales del sistema. Estos riesgos conllevan costosas reparaciones, paradas de producción no planificadas y riesgos de seguridad en el lugar de trabajo.
Los amortiguadores de cilindros hidráulicos ayudan a absorber y disipar el exceso de energía, asegurando que el pistón se detenga suavemente, reduciendo enormemente la tensión mecánica en las cabezas del cilindro, los sellos y los soportes de montaje. Esto prolonga tanto la vida útil del cilindro como la de todo el sistema hidráulico. Adicionalmente, los amortiguadores minimizan el ruido y la vibración, creando un entorno de trabajo más cómodo y conforme.
En aplicaciones donde se requiere precisión, como en máquinas herramienta o robótica, los amortiguadores contribuyen a una mayor precisión al evitar sobrepasos o golpes bruscos que podrían desalinear el sistema. Por lo tanto, la implementación de dispositivos de amortiguación para cilindros hidráulicos no es simplemente una característica, sino una necesidad operativa para la fiabilidad, el rendimiento y el coste total de propiedad del equipo.
¿Cuáles son los tipos de dispositivos de amortiguación para cilindros hidráulicos?
Los amortiguadores de cilindros hidráulicos presentan una variedad de diseños, cada uno adaptado a diferentes condiciones y requisitos operativos. Comprender estos tipos es clave para optimizar su sistema:
1. Amortiguación de orificio fijo o estrangulación fija

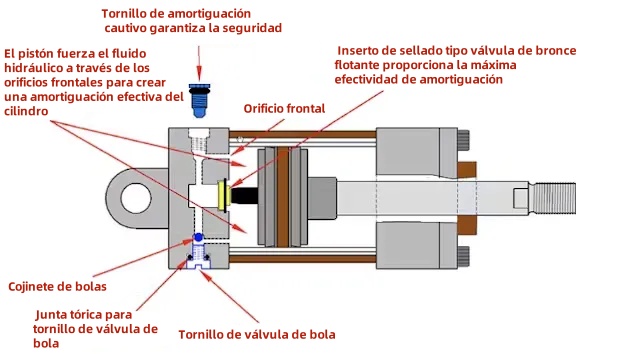

Este es el tipo de amortiguación más común y sencillo. Incorpora un orificio de tamaño permanente o una holgura anular a través de la cual se fuerza el fluido hidráulico cuando el pistón entra en la zona de amortiguación. La restricción es fija, produciendo un efecto de amortiguación consistente para un caudal y velocidad dados. Aunque es robusto y económico, no se pueden realizar ajustes para condiciones operativas cambiantes.
2. Amortiguación de orificio ajustable
Una amortiguación ajustable utiliza un control de estrangulación variable o una válvula de tipo tornillo para cambiar el tamaño del orificio dinámicamente. Esto permite a los operadores ajustar finamente el efecto de amortiguación según la masa de la carga, la velocidad u otros factores específicos de la aplicación. Los tipos ajustables son ideales para sistemas con tareas variables o velocidad fluctuante, pero implican una estructura ligeramente más compleja.

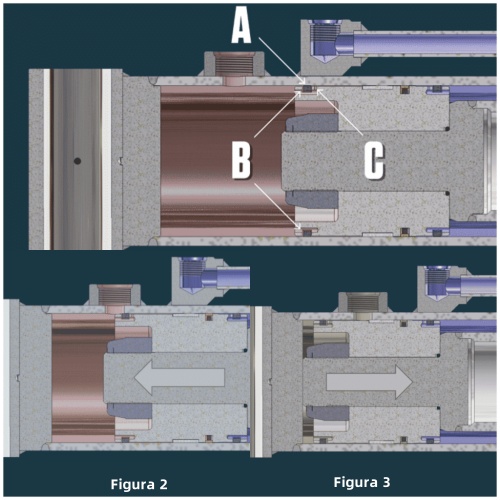

3. Amortiguación de estrangulación variable o émbolo cónico
Este diseño avanzado emplea un émbolo de amortiguación cónico que trabaja junto con un orificio de precisión. A medida que el pistón continúa su recorrido, la restricción aumenta progresivamente, proporcionando una fuerza de amortiguación variable que optimiza la deceleración a lo largo de la carrera de amortiguación. Este tipo equilibra la amortiguación inicial con la protección en posición final, siendo particularmente efectivo en aplicaciones con velocidades o cargas diversas.
4. Amortiguación externa y amortiguador de estrangulación remoto
En ocasiones, la amortiguación se logra con conjuntos de válvulas montados externamente o circuitos de estrangulación, en lugar de modificaciones internas del cilindro. Estos dispositivos de amortiguación externos para cilindros hidráulicos ofrecen la máxima flexibilidad y ajuste, pero pueden aumentar la complejidad y el coste de instalación. Son más adecuados para situaciones especiales donde el espacio, el ciclo de trabajo o la precisión operativa son críticos.
Seleccionar el tipo de amortiguación correcto dependerá de su aplicación específica del cilindro hidráulico, las características de fuerza requeridas, las restricciones de montaje y las consideraciones presupuestarias.
Fallas comunes y soluciones para amortiguaciones de cilindros hidráulicos
Incluso las amortiguaciones de cilindros hidráulicos mejor diseñadas pueden sufrir fallos, a menudo revelados en entornos hostiles o tras un uso prolongado.
1. Sobre-amortiguación (Amortiguación excesiva)
Síntomas: El pistón se ralentiza o se detiene antes de alcanzar completamente la posición final.
Causas y Soluciones:
- El paso de estrangulación está ajustado demasiado pequeño: Ajuste la válvula o el conjunto de estrangulación para una apertura mayor.
- Desalineación del émbolo de amortiguación o materia extraña: Limpie la cámara de amortiguación y verifique el ajuste del émbolo; repare o reemplace los componentes.
2. Fallo de amortiguación (Sin efecto de amortiguación)
Síntomas: Impacto duro del pistón y ruido prominente al final de la carrera.
Causas y Soluciones:
- La válvula de amortiguación está completamente abierta o estropeada: Recalibre o reemplace la válvula defectuosa o ajuste los tornillos de control.
- Desgaste o daño de los sellos: Reemplace los sellos desgastados y confirme la dirección de instalación correcta.
- Fuga en la cámara de amortiguación: Inspeccione si hay rotura del sello del pistón o rayaduras en el émbolo/camisa, repare según sea necesario.
3. Movimiento irregular o arrastre durante la carrera de amortiguación
Síntomas: Movimiento irregular y espasmódico del pistón durante el segmento de deceleración.
Causas y Soluciones:
- Mala precisión de mecanizado o desalineación de piezas: Verifique la perpendicularidad entre la cabeza del cilindro y el pistón; reemplace o reassamble según sea necesario.
- Contaminación del aceite o viscosidad incorrecta: Limpie el sistema y renueve con aceite hidráulico de especificación correcta.
4. Fuga externa de aceite
Síntomas: Filtración visible en el extremo del vástago o en el conjunto de amortiguación.
Causas y Soluciones:
- Sellos degradados o instalados incorrectamente: Reemplace los sellos, asegurando que sean resistentes al aceite y estén instalados en la orientación correcta.
- Rayaduras superficiales en el vástago del pistón: Pule para lograr el acabado superficial adecuado e instale raspadores de polvo para reducir la entrada de residuos.
- Desalineación durante la instalación: Realinee el cilindro hidráulico y las guías de la máquina para lograr paralelismo.
Se necesitan inspección continua y mantenimiento oportuno para eliminar estas fallas de amortiguación, prolongando así la vida funcional y protegiendo el equipo.
Conclusión
Las amortiguaciones de cilindros hidráulicos—dispositivos de amortiguación diseñados—son esenciales para los sistemas hidráulicos modernos, absorbiendo energía eficazmente, extendiendo la vida útil de los componentes y asegurando operaciones del equipo eficientes y precisas. Con el diseño y mantenimiento correctos, los dispositivos de amortiguación para cilindros hidráulicos previenen tiempos de inactividad y reducen costes operativos. Infórmese más para tomar decisiones fundamentadas para sus sistemas hidráulicos.
