Mangueras hidráulicas
Aisoar ofrece una gama completa de mangueras hidráulicas y neumáticas resistentes a la abrasión. Disponibles en diversos materiales, diámetros, longitudes y colores para facilitar su identificación. Ya sean trenzadas, espirales, de uso intensivo, flexibles o resistentes a la abrasión, aceites o condiciones climáticas, contamos con mangueras diseñadas por expertos y rigurosamente testeadas para prácticamente cualquier aplicación. Todos nuestros centros pueden fabricar mangueras hidráulicas adaptadas a su maquinaria (grúas, tractores, camiones hormigoneros, etc.).
Kit de Elevación Hidráulico tipo Tijera
Las mangueras hidráulicas están diseñadas para soportar altas presiones en una amplia variedad de aplicaciones de transmisión de fluidos. Desde la agricultura y la industria hasta operaciones con maquinaria pesada, las mangueras Hydraulax de Aisoar cumplen con las especificaciones SAE y EN, siendo una alternativa económica a las marcas Parker, Weatherhead y otras líderes.
Mangueras hidráulicas con armadura de cable trenzado
Mangueras hidráulicas con armadura de cable espiral
Mangueras hidráulicas Aisoar
La manguera hidráulica es un componente industrial crítico que transfiere fluidos a alta presión en sistemas hidráulicos. Suelen fabricarse con múltiples capas de materiales para garantizar resistencia y durabilidad.
- Estructura: Constan de tres capas: tubo interior, refuerzo y cubierta protectora.
- Presión nominal: Se clasifican según su presión máxima de trabajo.
- Dimensiones: Incluyen diámetro interior (ID), diámetro exterior (OD) y longitud.
- Conexiones: Disponibles con rosca, bridas o acoples rápidos.
- Rango de temperatura: Deben operar dentro de un intervalo específico.
Nuestras mangueras hidráulicas incluyen:
- Norma SAE: SAE 100 R1, SAE 100 R2, SAE 100 R3, SAE 100 R5, SAE 100 R6,SAE 100 R7 , SAE 100 R8,SAE 100 R12 , SAE 100 R13 , SAE 100 R14, SAE 100 R15 , SAE 100 R16 , SAE 100 R17, SAE 100R19;
- Norma EN: 853 1SN, 2SN; 854 2TE, 3TE; 855 R7, R8; 856 4SP, 4SH; 857 1SC, 2SC.
- Norma ISO: 1436 1SN, 2SN; 11237 1SC; 1437 2SC.
- Tipos: Trenzadas, espirales y termoplásticas.

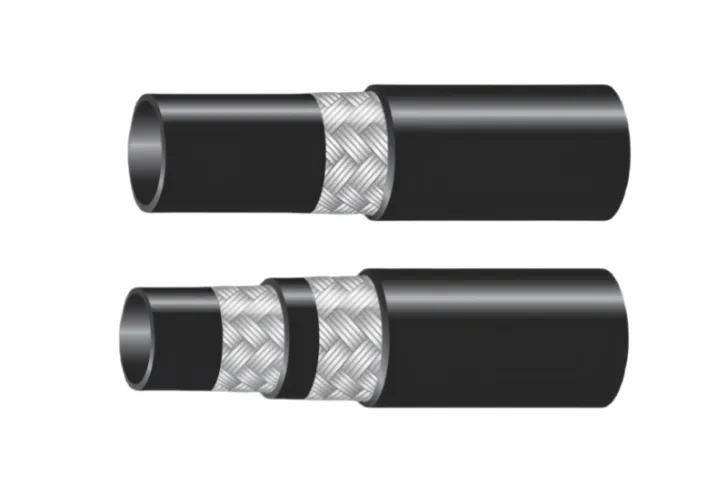

Mangueras Hidráulicas Trenzadas con Alambre
Aisoar ofrece una gama completa de mangueras hidráulicas trenzadas para satisfacer las necesidades de aplicaciones hidráulicas de baja, media y alta presión. Tanto si necesitas mangueras de alto rendimiento para sistemas críticos como mangueras estándar para otras aplicaciones, Sinopulse puede suministrarlas.
Las mangueras hidráulicas trenzadas con alambre pueden clasificarse en varios tipos según el número de capas. Entre las más utilizadas en el mercado se encuentran dos variantes principales: la manguera con trenza de un solo alambre y la manguera con trenza de doble alambre.
| EN 853 1SN/SAE 100 R1AT | |||||||||||||
| Construcción | |||||||||||||
| Tubo interior: Compuestos de caucho sintético, que confieren a la manguera resistencia a la abrasión y a la corrosión. | |||||||||||||
| Refuerzo: Una capa de alambre de acero trenzado de alta resistencia, que proporciona una excelente resistencia a la alta presión. | |||||||||||||
| Cubierta exterior: Caucho sintético resistente a la abrasión, a la intemperie, al ozono y al envejecimiento. | |||||||||||||
| Temperatura de trabajo: de -40 °C a +100 °C (de -40 °F a +212 °F). | |||||||||||||
| Código de artículo | Tamaño métrico | Tamaño en pulgadas | Tamaño SAE Dash | I.D | Eme y W.D | OD | W.P | B.P | Min B.R | W.T | |||
| (mm) | (mm) | (mm) | |||||||||||
| mm | pulgadas | Dash | Mínimo | Máximo | Mínimo | Máximo | Máximo | Mpa | Psi | Mpa | mm | Kg/m | |
| 1SN-05 | 5 | 3/16″ | 3 | 4.6 | 5.4 | 9 | 10 | 12.5 | 25 | 3750 | 100 | 90 | 0.2 |
| 1SN-06 | 6.3 | 1/4″ | 4 | 6.2 | 7 | 10.6 | 11.6 | 14.1 | 22.5 | 3375 | 90 | 100 | 0.25 |
| 1SN-08 | 8 | 5/16″ | 5 | 7.7 | 8.5 | 12.1 | 13.3 | 15.7 | 21.5 | 3225 | 85 | 115 | 0.31 |
| 1SN-10 | 10 | 3/8″ | 6 | 9.3 | 10.1 | 14.5 | 15.7 | 18.1 | 18 | 2700 | 72 | 130 | 0.36 |
| 1SN-13 | 12.5 | 1/2″ | 8 | 12.3 | 13.5 | 17.5 | 19.1 | 21.4 | 16 | 2400 | 64 | 180 | 0.45 |
| 1SN-16 | 16 | 5/8″ | 10 | 15.5 | 16.7 | 20.6 | 22.2 | 24.5 | 13 | 1950 | 52 | 200 | 0.52 |
| 1SN-19 | 19 | 3/4″ | 12 | 18.6 | 19.8 | 24.6 | 26.2 | 28.5 | 10.5 | 1575 | 42 | 240 | 0.65 |
| 1SN-25 | 25 | 1 | 16 | 25 | 26.4 | 32.5 | 34.1 | 36.6 | 8.8 | 1320 | 35 | 300 | 0.91 |
| 1SN-32 | 31.5 | 1.1/4″ | 20 | 31.4 | 33 | 39.3 | 41.7 | 44.8 | 6.3 | 945 | 25 | 420 | 1.3 |
| 1SN-38 | 38 | 1.1/2″ | 24 | 37.7 | 39.3 | 45.6 | 48 | 52.1 | 5 | 750 | 20 | 500 | 1.7 |
| 1SN-51 | 51 | 2 | 30 | 50.4 | 52 | 58.7 | 61.7 | 65.5 | 4 | 600 | 16 | 630 | 2 |
| EN 853 2SN/SAE100 R2AT | |||||||||||||
| Construcción | |||||||||||||
| Tubo: Mezcla de caucho sintético que proporciona resistencia a la abrasión, la corrosión y los aceites. | |||||||||||||
| Refuerzo: Dos capas de alambre de acero de alta resistencia a la tracción, que confieren a la manguera una elevada resistencia a la alta presión. | |||||||||||||
| Cubierta: Caucho sintético de alta calidad, resistente a la abrasión, cortes, envejecimiento, radiación solar, condiciones climáticas y ozono. | |||||||||||||
| Temperatura de trabajo: De -40 °C a +100 °C (de -40 °F a +212 °F). | |||||||||||||
| Código de artículo | Tamaño métrico | Tamaño en pulgadas | Tamaño SAE Dash | I.D | Refuerzo MENTW.D | OD | W.P | B.P | Min B.R | W.T | |||
| (mm) | (mm) | (mm) | |||||||||||
| mm | pulgadas | Dash | Mínimo | Máximo | Mínimo | Máximo | Máximo | Mpa | Psi | Mpa | mm | Kg/m | |
| 2SN-05 | 5 | 3/16″ | 3 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 41.5 | 6225 | 165 | 90 | 0.32 |
| 2SN-06 | 6.3 | 1/4″ | 4 | 6.2 | 7 | 12.1 | 13.3 | 15.7 | 40 | 6000 | 160 | 100 | 0.36 |
| 2SN-08 | 8 | 5/16″ | 5 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35 | 5250 | 140 | 115 | 0.45 |
| 2SN-10 | 10 | 3/8″ | 6 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33 | 4950 | 132 | 130 | 0.54 |
| 2SN-13 | 12.5 | 1/2″ | 8 | 12.3 | 13.5 | 19 | 20.6 | 23 | 27.5 | 4125 | 110 | 180 | 0.68 |
| 2SN-16 | 16 | 5/8″ | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 25 | 3750 | 100 | 200 | 0.8 |
| 2SN-19 | 19 | 3/4″ | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 21.5 | 3225 | 85 | 240 | 0.94 |
| 2SN-25 | 25 | 1 | 16 | 25 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2475 | 65 | 300 | 1.35 |
| 2SN-31 | 31.5 | 1.1/4″ | 20 | 31.4 | 33 | 43.3 | 45.6 | 49.5 | 12.5 | 1875 | 50 | 420 | 2.15 |
| 2SN-38 | 38 | 1.1/2″ | 24 | 37.7 | 39.3 | 49.6 | 52 | 55.9 | 9 | 1350 | 36 | 500 | 2.65 |
| 2SN-51 | 51 | 2 | 30 | 50.4 | 52 | 62.3 | 64.7 | 68.6 | 8 | 1200 | 32 | 630 | 3.42 |

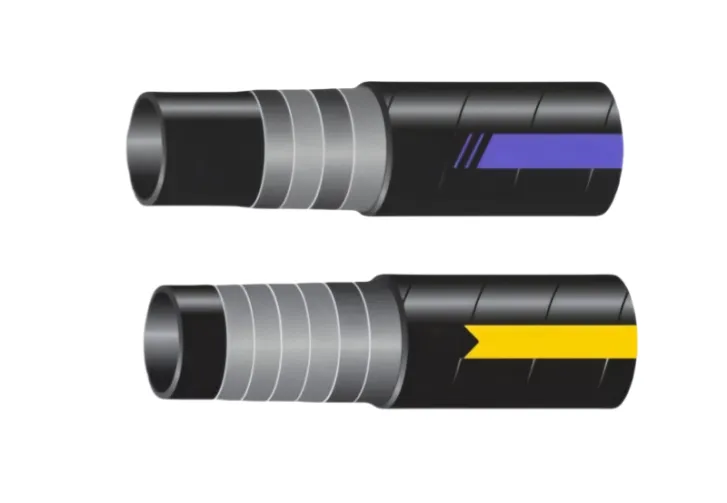

Mangueras Hidráulicas con Refuerzo Helicoidal de Alambre de Acero
Aisoar dispone de una gama completa de mangueras hidráulicas trenzadas para cubrir todas las necesidades de aplicaciones hidráulicas de baja, media y alta presión. Tanto si necesitas mangueras de alto rendimiento para sistemas críticos como mangueras estándar para otros usos, Sinopulse puede suministrarlas.
Las mangueras hidráulicas con refuerzo helicoidal de alambre de acero están diseñadas para aplicaciones de ultra alta presión, con el objetivo de transmitir potencia hidráulica de forma eficiente. Estas mangueras están fabricadas para soportar presiones extremas y ofrecer una excelente durabilidad. Generalmente, se refuerzan en espiral con múltiples capas de alambre de acero y se recubren con caucho sintético, lo que permite una transmisión hidráulica eficaz en sistemas aplicados a la ingeniería, agricultura, industria, entre otros sectores, adaptándose además a distintos rangos de temperatura y condiciones ambientales exigentes.
| EN 856 4SH | ||||||||||||||
| Construcción | ||||||||||||||
| Tubo: Caucho sintético negro, resistente a la abrasión, la corrosión y los aceites. | ||||||||||||||
| Refuerzo: Cuatro capas de alambre de acero helicoidal de alta resistencia y alta tracción, que proporcionan gran resistencia a la alta presión. | ||||||||||||||
| Cubierta: Caucho sintético negro de alta calidad, resistente a la abrasión, la corrosión, la intemperie, el ozono, los cortes, los aceites y el envejecimiento. | ||||||||||||||
| Temperatura de trabajo: de -40 °C a +100 °C (de -40 °F a +212 °F). | ||||||||||||||
| Código de artículo | Tamaño métrico | Tamaño en pulgadas | Tamaño SAE Dash | I.D | WD | O.D | W.P | B.P | Min B.R | W.T | ||||
| (mm） | (mm) | (mm) | ||||||||||||
| mm | pulgadas | Dash | Mínimo | Máximo | Mínimo | Máximo | Mínimo | Máximo | Mpa | Psi | Mpa | mm | Kg/m | |
| EN8564SH-01 | 19 | 3/4″ | -12 | 18.6 | 19.8 | 27.6 | 29.2 | 31.4 | 33 | 42 | 6090 | 168 | 280 | 1.7 |
| EN8564SH-02 | 25 | 1 | -16 | 25 | 26.4 | 34.4 | 36 | 37.5 | 39.9 | 38 | 5510 | 152 | 340 | 2.5 |
| EN8564SH-03 | 31.5 | 1.1/4″ | -20 | 31.4 | 33 | 40.9 | 42.9 | 43.9 | 47.1 | 32.5 | 4710 | 130 | 460 | 3 |
| EN8564SH-04 | 38 | 1.1/2″ | -24 | 37.7 | 39.3 | 49.8 | 49.8 | 51.9 | 55.1 | 29 | 4205 | 116 | 560 | 3.6 |
| EN8564SH-05 | 51 | 2 | -32 | 50.4 | 52 | 64.2 | 64.2 | 66.5 | 69.7 | 25 | 3625 | 100 | 700 | 5 |
| EN 856 4SP | ||||||||||||||
| Construcción | ||||||||||||||
| Tubo: Caucho sintético negro de alta calidad, resistente al aceite. | ||||||||||||||
| Refuerzo: Cuatro capas de alambre de acero helicoidal de alta tracción y gran resistencia. | ||||||||||||||
| Cubierta: Caucho sintético negro, resistente a la abrasión, la corrosión y los aceites. | ||||||||||||||
| Temperatura de trabajo:de -40 °C a +100 °C (de -40 °F a +212 °F). | ||||||||||||||
| Código de artículo | Código de artículo | Tamaño en pulgadas | Tamaño SAE Dash | I.D | WD | O.D | W.P | B.P | Min B.R | W.T | ||||
| (mm） | (mm) | (mm) | ||||||||||||
| mm | pulgadas | Dash | Mínimo | Máximo | Mínimo | Máximo | Mínimo | Máximo | Mpa | Psi | Mpa | mm | Kg/m | |
| EN8564SP-01 | 6.3 | 1/4″ | -4 | 6.2 | 7 | 14.1 | 15.3 | 17.1 | 18.7 | 45 | 6525 | 180 | 150 | 0.64 |
| EN8564SP-02 | 10 | 3/8″ | -6 | 9.3 | 10.1 | 16.9 | 18.1 | 20.6 | 22.2 | 44.5 | 6450 | 178 | 180 | 0.75 |
| EN8564SP-03 | 12.5 | 1/2″ | -8 | 12.3 | 13.5 | 19.4 | 21 | 23.8 | 25.4 | 41.5 | 6020 | 166 | 230 | 0.89 |
| EN8564SP-04 | 16 | 5/8″ | -10 | 15.5 | 16.7 | 23 | 24.6 | 27.4 | 29 | 35 | 5075 | 140 | 250 | 1.1 |
| EN8564SP-05 | 19 | 3/4″ | -12 | 18.6 | 19.8 | 27.4 | 29 | 31.4 | 33 | 35 | 5075 | 140 | 300 | 1.5 |
| EN8564SP-06 | 25 | 1 | -16 | 25 | 26.4 | 34.5 | 36.1 | 38.5 | 40.9 | 28 | 4060 | 112 | 340 | 2 |
| EN8564SP-07 | 31.5 | 1.1/4″ | -20 | 31.4 | 33 | 45 | 47 | 49.2 | 52.4 | 21 | 3045 | 84 | 460 | 3 |
| EN8564SP-08 | 38 | 1.1/2″ | -24 | 37.7 | 39.3 | 51.4 | 53.4 | 55.6 | 58.8 | 18.5 | 2680 | 74 | 560 | 3.4 |
| EN8564SP-09 | 51 | 2 | -32 | 50.4 | 52 | 64.3 | 66.3 | 68.2 | 71.4 | 16.5 | 2390 | 66 | 660 | 4.35 |
¡Consiga hoy mismo sus Mangueras Hidráulicas
Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros hidráulicos y productos que necesita.
Get A Quote

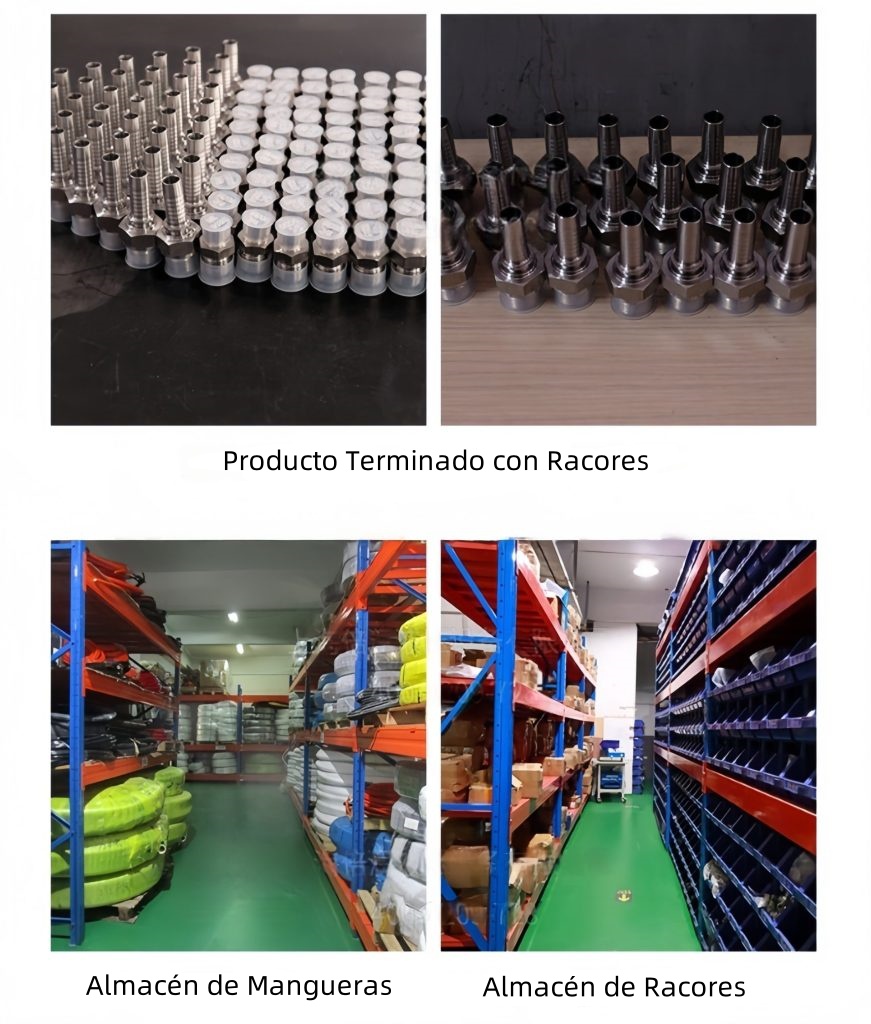

Nuestra fábrica

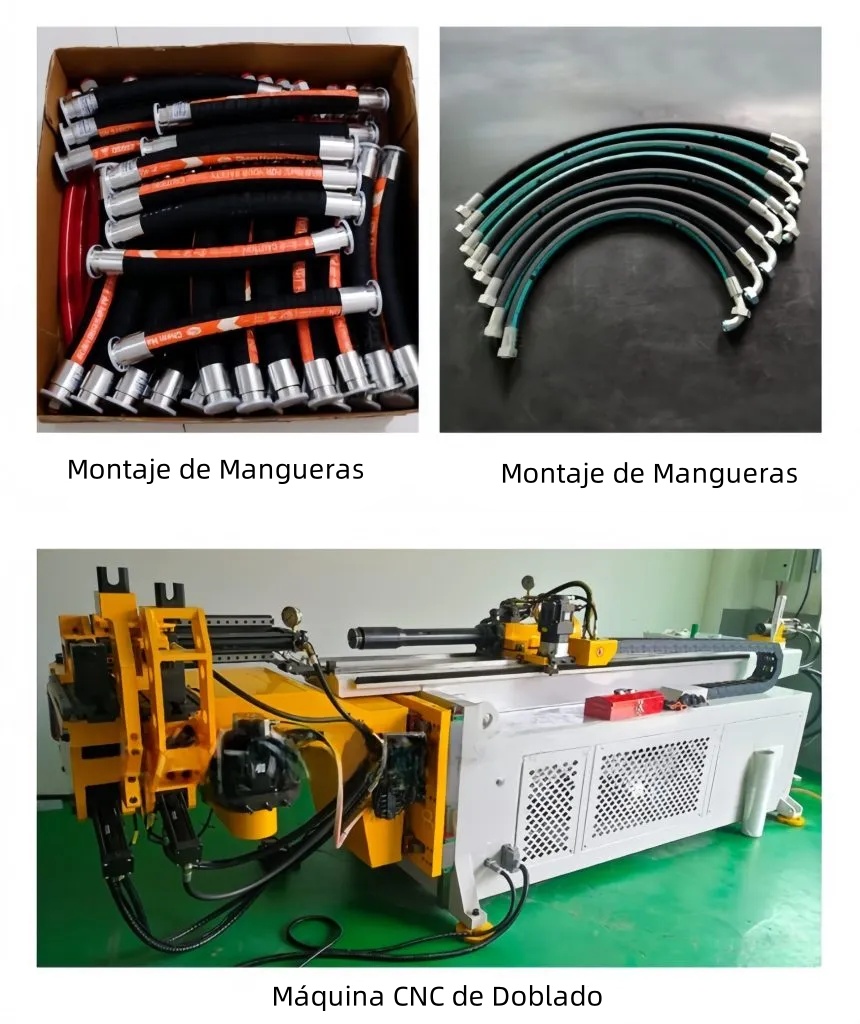

Mangueras Hidráulicas y conjuntos de Mangueras
