Introducción
Imagine poder levantar un objeto de varias toneladas con el mínimo esfuerzo, o controlar con precisión milimétrica el movimiento de una pieza pesada. Esto es posible gracias a los sistemas hidráulicos. Estos sistemas, presentes en maquinaria agrícola, grúas, frenos de automóviles y hasta en los controles de vuelo de un avión, son una de las tecnologías más versátiles y poderosas de la ingeniería moderna.

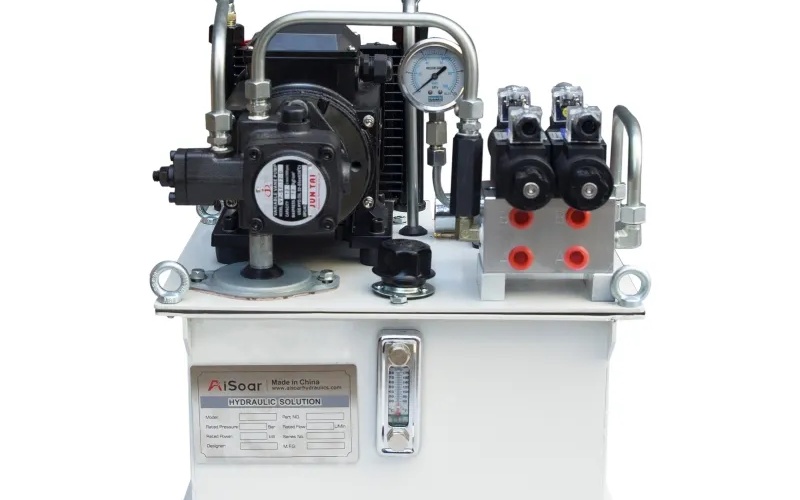

Un sistema hidráulico se define como un conjunto de componentes que utiliza un fluido a presión, generalmente aceite, para transmitir energía de un punto a otro y convertirla en un trabajo mecánico útil. Su funcionamiento se basa en un principio físico fundamental y en una serie de componentes que trabajan en conjunto para generar esa potencia controlada.
Desarrollo: El corazón de la hidráulica
El principio de Pascal: La base de todo
El secreto de la hidráulica reside en el Principio de Pascal, que establece que la presión ejercida sobre un fluido incompresible dentro de un recipiente cerrado se transmite con la misma intensidad en todas las direcciones y contra todas las paredes del recipiente. Este principio es el que permite el efecto multiplicador de fuerza.
¿Cómo funciona?
Si aplicamos una fuerza pequeña (F1) sobre un émbolo de área pequeña (A1), generamos una presión (P) en el fluido. Esta misma presión se transmite a un segundo émbolo de área mayor (A2). La fuerza resultante (F2) será igual a la presión multiplicada por el área mayor. Matemáticamente, como P = F1 / A1 = F2 / A2, entonces F2 = F1 * (A2 / A1). Al ser A2 mayor que A1, la fuerza de salida es mucho mayor que la de entrada. Esta es la clave de la enorme fuerza que pueden generar los sistemas hidráulicos.

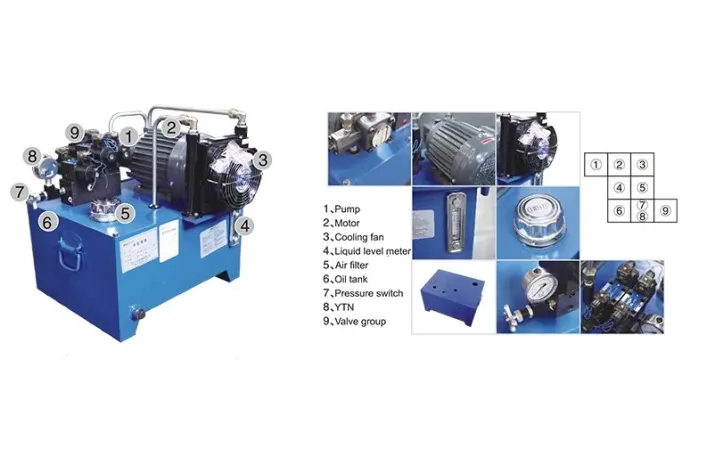

Componentes esenciales de un sistema hidráulico
Un sistema hidráulico, sin importar su complejidad, se compone de una serie de elementos básicos e imprescindibles que trabajan en circuito cerrado. Los principales son:
1. Depósito o Tanque: Es el reservorio que almacena el fluido hidráulico (generalmente aceite mineral con aditivos). También ayuda a disipar el calor, a separar el aire del fluido y a que las impurezas se asienten.
2. Bomba Hidráulica: Es el corazón del sistema. Convierte la energía mecánica (de un motor eléctrico o de combustión) en energía hidráulica, poniendo el fluido en movimiento y generando el caudal y la presión necesarios. Existen varios tipos de bombas, como las de engranajes (caudal constante) o las de pistones (caudal variable para mayor eficiencia).
3. Válvulas de Control: Son el cerebro del sistema. Permiten dirigir el fluido, regular la presión y controlar el caudal. Actúan como un “interruptor” que guía el aceite hacia el lugar y en la dirección deseados, o lo devuelve al depósito cuando no se necesita. Por ejemplo, una válvula 4/3 (cuatro vías y tres posiciones) permite que un cilindro avance, retroceda o se detenga en cualquier punto intermedio, ofreciendo un control preciso.
4. Actuadores: Son los que realizan el trabajo final. Convierten la energía hidráulica (presión y caudal del fluido) de nuevo en energía mecánica.
- Cilindros hidráulicos (actuadores lineales): Producen un movimiento de ida y vuelta en línea recta. Pueden ser de simple efecto (el movimiento de retorno lo hace un resorte o la gravedad) o de doble efecto (el fluido mueve el pistón en ambos sentidos). Son los encargados de levantar brazos en excavadoras o plataformas.
Motores hidráulicos (actuadores rotativos): Producen un movimiento de giro continuo, como el que necesitan las ruedas de un vehículo o el tambor de una grúa.
5. Tuberías y Mangueras: Son el sistema de “venas y arterias” que conectan todos los componentes. A través de ellas, el fluido viaja en un circuito cerrado, que se divide típicamente en tres líneas principales: de succión (desde el depósito a la bomba), de presión (desde la bomba a las válvulas y actuadores) y de retorno (de vuelta al depósito).
6. Válvula de Seguridad: Es un elemento de protección crucial. Se encarga de desviar el fluido de vuelta al depósito si la presión en el sistema supera un límite predeterminado, evitando así daños en componentes y reventones.
7. Filtro: La contaminación es una de las principales causas de fallos en sistemas hidráulicos (responsable del 70-80% de las averías). Los filtros son vitales para eliminar partículas sólidas del aceite y mantener la pureza del fluido, protegiendo todos los componentes.
Circuitos abiertos vs. circuitos cerrados
Una característica fundamental de un sistema hidráulico es cómo gestiona el flujo del fluido en su posición de reposo, lo que define si es de centro abierto o centro cerrado.
- Sistema de Centro Abierto: En reposo, la bomba hace circular el fluido constantemente a través de la válvula de control y de vuelta al depósito a baja presión. Al accionar la válvula, se obstruye el paso directo al depósito y se dirige el flujo al actuador. La bomba, en este caso, suele ser de caudal constante.
- Sistema de Centro Cerrado: En reposo, la válvula de control bloquea el paso del fluido hacia el depósito. La bomba, que suele ser de caudal variable, no bombea aceite cuando no se necesita, pero mantiene la presión en la línea lista para actuar. Al accionar la válvula, se abre el paso y la bomba suministra instantáneamente el caudal necesario para realizar el trabajo. Este sistema es más eficiente energéticamente.
Conclusión
Los sistemas hidráulicos son una maravilla de la ingeniería que nos permiten multiplicar la fuerza y controlar el movimiento con una precisión y potencia inigualables. Desde el simple gato de un coche hasta la compleja maquinaria de una cosechadora, su funcionamiento se basa en el Principio de Pascal, donde la presión de un fluido confinado se convierte en trabajo mecánico a través de un conjunto de componentes clave: depósito, bomba, válvulas y actuadores.
Su capacidad para generar grandes fuerzas, su sencillez de operación y su fiabilidad los convierten en una tecnología indispensable. La clave de su éxito y longevidad reside en comprender su funcionamiento y, sobre todo, en mantener la pureza del fluido hidráulico, realizando un mantenimiento adecuado y utilizando componentes de calidad para asegurar su rendimiento y durabilidad.
